YP1225 и YP1625
401-263 M-RUS 2/5/2006
14
Присоединение
гидравлических шлангов
Гидравлические шланги компании Great Plains имеют
цветовые обозначения для облегчения их подключения к
трактору. Шланги, присоединяемые к одному и тому же
удалённому крану, обозначены одним и тем же цветом.
Шланги в одном и том же гидравлическом контуре
различают по их пластмассовым ярлыкам. Шланг с
символом выдвинутого цилиндра питает цокольную
сторону цилиндра. Шланг с символом втянутого цилиндра
питает штоковые стороны цилиндров.
Цвет Гидравлическая функция
Белый Складывание/Маркер
Синий Поднимание
Оранжевый Вентилятор
Жёлтый Гидравлический привод

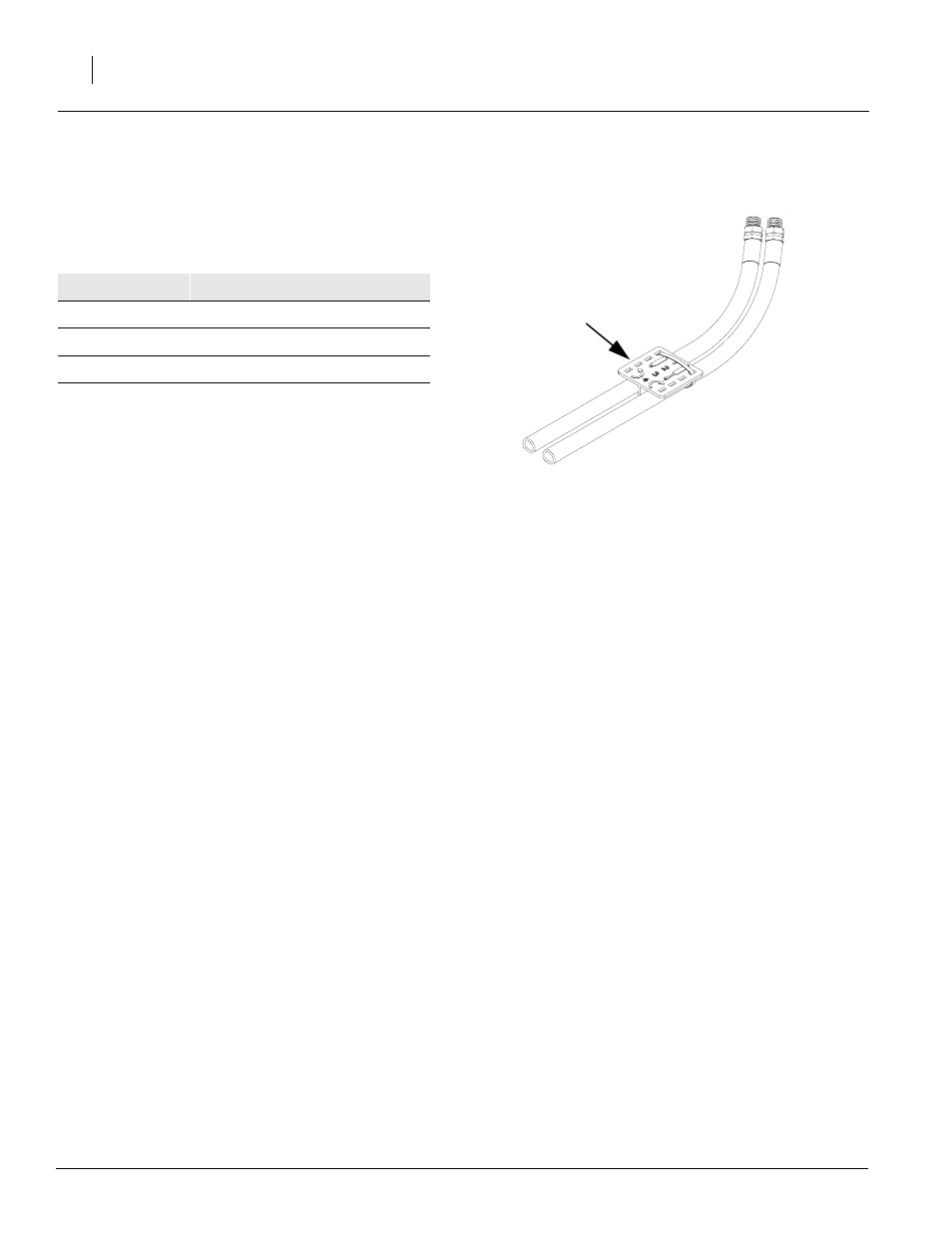

17641
Пластмассовый
ярлык шланга
