55 Регулировка
Регулировка Terra-Tine™

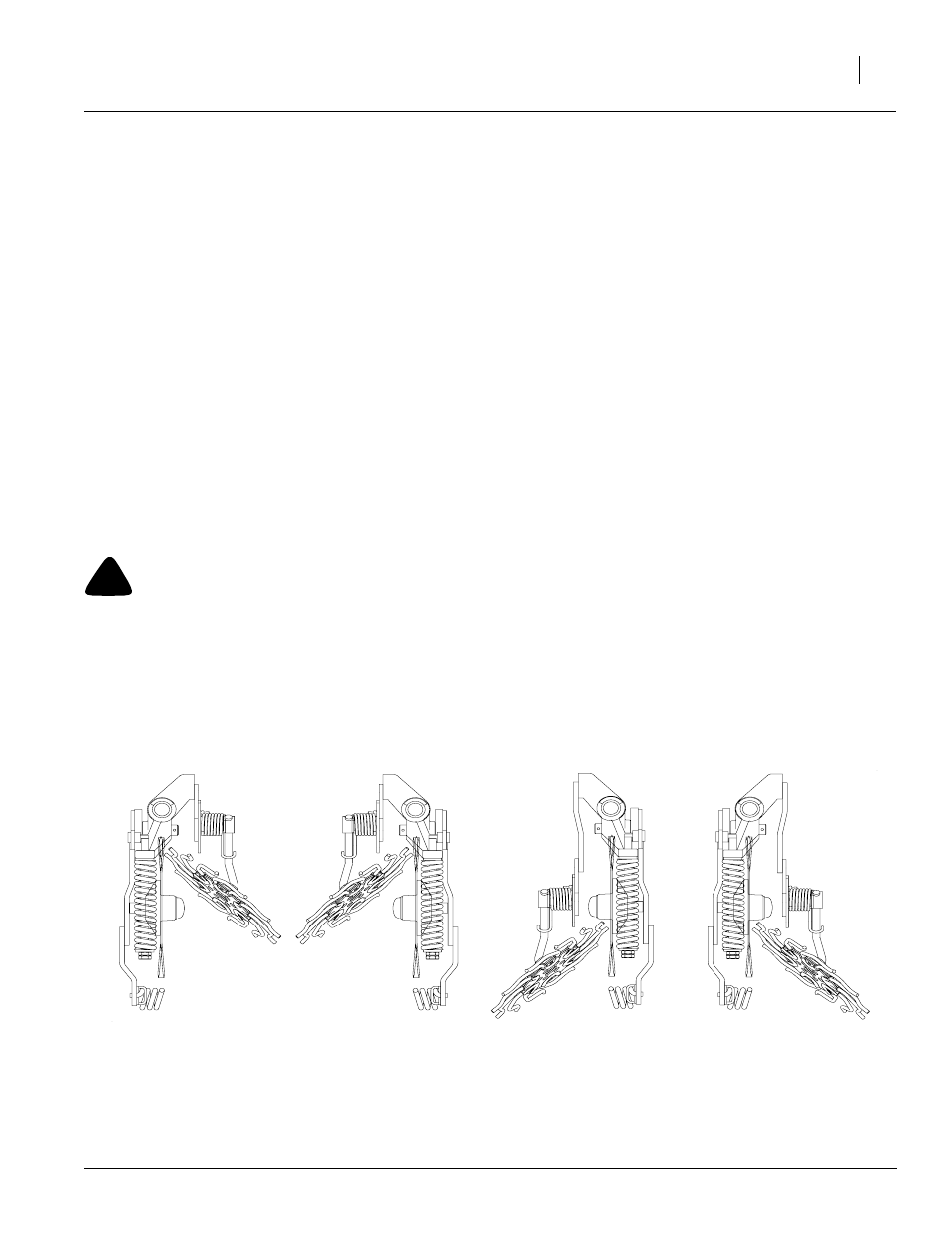

См. Рисунок 65
ПРИМЕЧАНИЕ: Все регулировки должны выполняться,
когда агрегат находится в полностью поднятом
положении.
1. Посредством регулировки высоты фиксирующей
манжеты установите зубцы бороны таким образом,
чтобы они были заподлицо с нижней поверхностью
лезвия резака, когда лезвие вынуто из почвы.
2. Поперечная регулировка может быть выполнена
посредством вращения монтажной опоры хвостовика
вокруг вертикального вала и повторной затяжки болта
с квадратной головкой.
3. Продольная регулировка осуществляется
увеличением или сокращением длины штанги (4) для
размещения очистителя грядочного устройства Terra-
Tine с любой стороны ступицы резака, в зависимости
от требуемого положения или пространства между
прочими приспособлениями. Испытания показали,
что лучшие результаты зарегистрированы в
положении сзади ступицы, однако место установки
выбирается исходя из имеющегося пространства.
!
ВНИМАНИЕ
Убедитесь в том, что очиститель грядочного
устройства Terra-Tine НЕ касается лезвия резака или
любых других приспособлений. Такой контакт
приведёт к чрезмерному износу всех находящихся в
контакте деталей. Рекомендуется зазор не менее
1,27 см (1/2 дюйма).
П.С. впереди
ступицы
Л.С. впереди
ступицы
Л. С.сзади
ступицы
П.С.сзади
ступицы
Рисунок 65
