Информация об изделии - сервоклапаны серии 256 26 Установка
10. Подайте высокое давление и убедитесь в отсутствии утечек в
гидравлических соединениях в основании сервоклапана.
Подключение кабелей

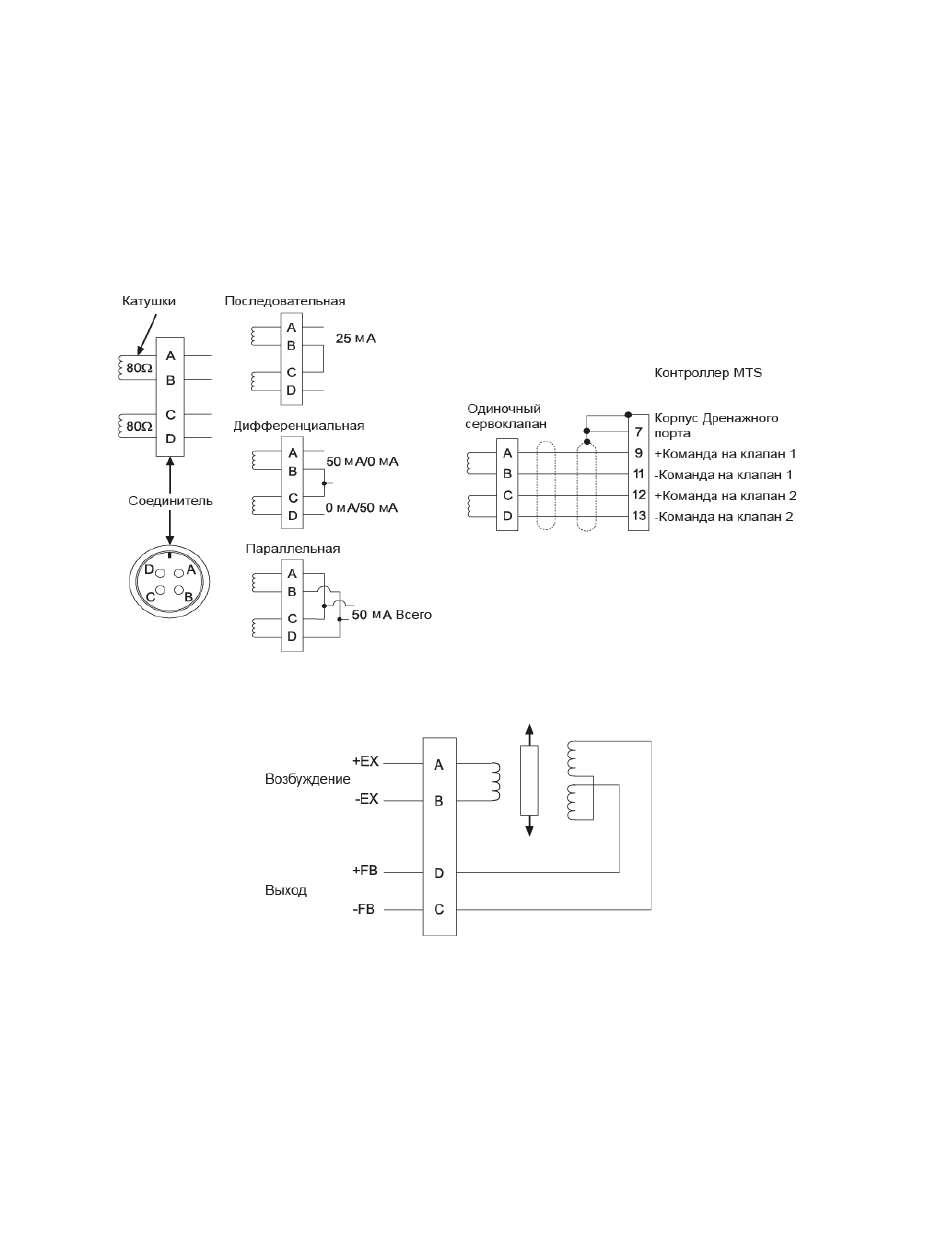

На следующих рисунках показаны внутренние катушки пилотной ступени,
монтажная электрическая схема соединителя, а также возможные три
вариантаподключения кабелей. (Подключение внутренних катушек LVDT-
датчика основной ступени и соединителя).
Катушки и соединитель пилотной ступени
Катушки и соединитель LVDT-датчика
Примечание Выводы С и D можно
зарезервировать для правильного выбора фаз
