Информация об изделии - сервоклапан серии 256 14 Введение
Соответствующи
е изделия
Сервоклапан серии 256 относится к сервоклапанам серии 252. Конкретная
информация о продукте и процедурах технического обслуживания
сервоклапана серии 252 содержится в Информационном Руководстве на
изделие (каталожный номер 011-182-906).
О сервоклапане
Сервоклапан является сердцем сервогидравлической системы. Это
конечный элемент управления в большинстве систем MTS с замкнутым
контуром. Сервоклапан реагирует на сигналы управления, генерируемые
программным обеспечением, обрабатываемые контроллером и подаваемые
через модуль привода клапана. Сервоклапан регулирует направление и
расход гидравлической жидкости, подаваемой в гидроцилиндр через
напорные отверствия. Направление движения золотника определяет
направление потока жидкости к гидроцилиндру. Разность давлений
вызывает движение жидкости.

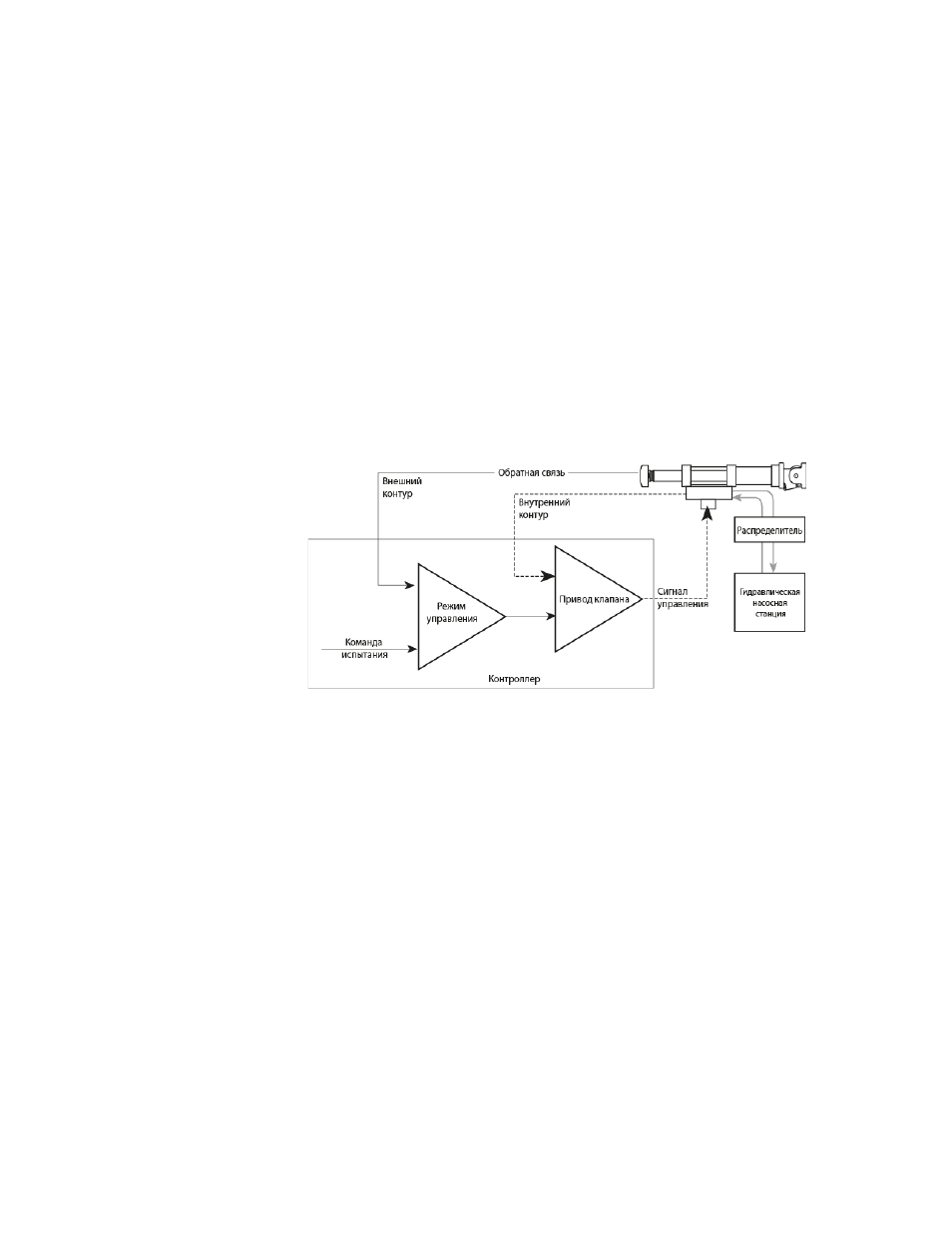

Типовая система с замкнутым контуром
Функционал сервоклапана
Сигнал
управления
В гидравлической системе с замкнутым контуром, Название Изделия
использует сигнал управления от электронного устройства управления
(контроллера) для управления клапаном, регулирующим движение
гидроцилиндра.
Сигнал управления создается путем сравнения программного командного
сигнала ( требуемого положения гидроцилиндра ). Любая разность между
этими двумя значениями называется “ошибка DC error”, что является
командой на сервоклапан для подачи гидравлеской жидкости в
исполнительный механизм до достижения требуемого положения
гидроцилиндра.
