Информация об изделии - сервоклапаны серии 256
Установка
25
Установочный штифт обеспечивает правильное расположение узла
сервоклапана на отверстиях для гидравлической жидкости.
Неправильное совмещение установочного штифта и установочного
отверстия может привести к травме персонала или повреждению
оборудования.
Позаботьтесь о том, чтобы установочный штифт был правильно совмещен с
установочным отверстием гидроцилиндра, распределителя или вторичного
сервоклапана.

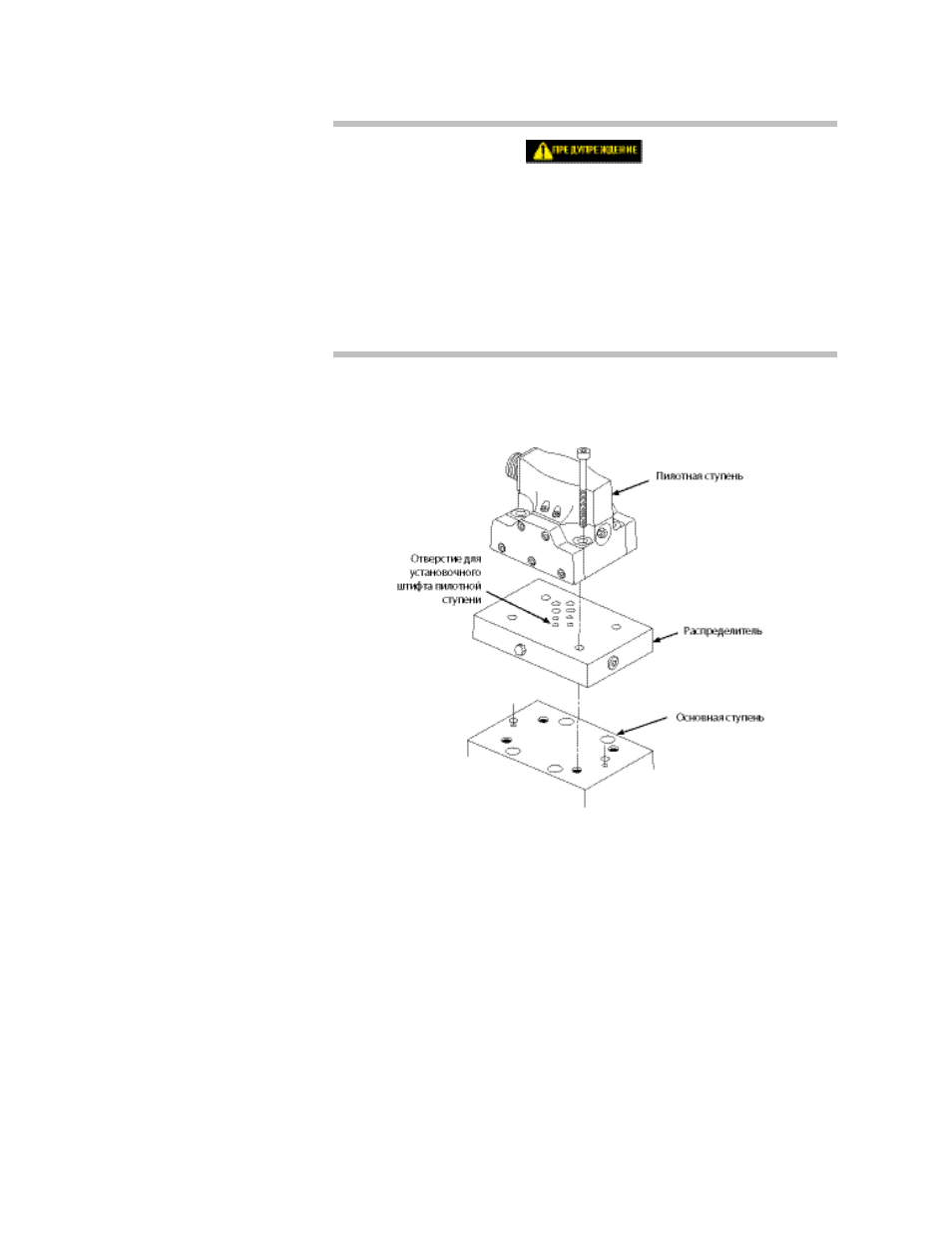

4. Установите пилотную ступень на распределитель, выровняв
установочный штифт (как показано на следующем рисунке).
5. Нанесите тонкий слой гидравлической жидкости на установочные
винты и затяните их моментом 24.40 Нм (18 lbf·ft). При переходе к
следующим винтам затяжка предыдущих винтов будет ослабевать.
Продолжайте затягивать, пока все винты не будут затянуты указанным
крутящим моментом.
6. Подключите все напорные и возвратные гидравлические линии.
7. Подключите кабели управления между сервоклапаном и контроллером,
включая кабель привода клапана к пилотной ступени и кабель
обратной связи внутреннего контура к LVDT-датчику в третьей
ступени.
8. Включите электрическое и гидравлическое питание.
9. Подайте низкое гидравлическое давление на сервоклапан так, чтобы
гидравлическая жидкость постепенно заполнила пустоты фильтра.
