Информация об изделии - сервоклапан серии 256 Введение 15

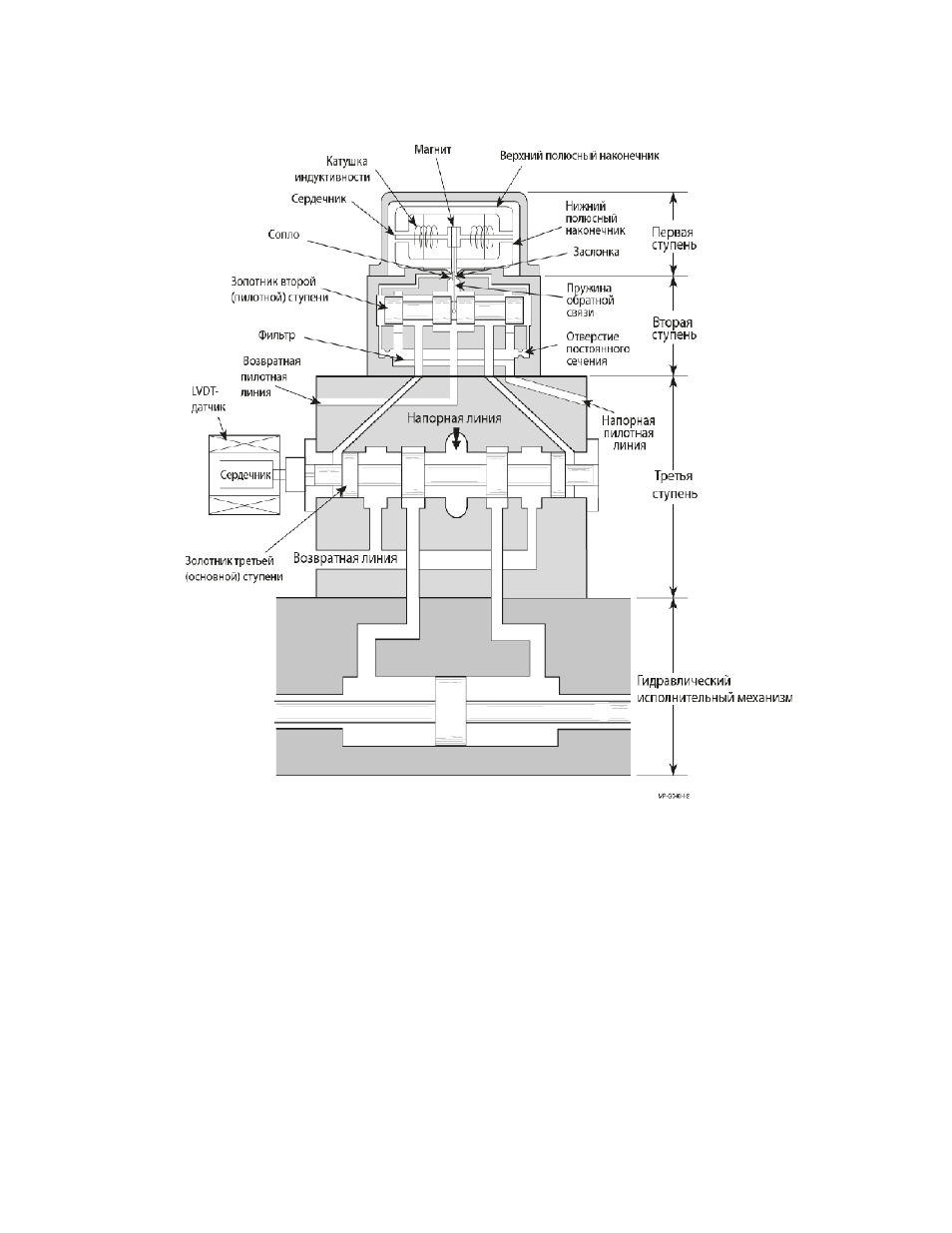

Функциональная схема
Сервоклапан в
состоянии покоя
Управляющим элементом сервоклапана является сервомотор, который
получает электрический сигнал от контроллера. К сердечнику сервомотора
прикреплена заслонка. Заслонка перемещается из стороны в сторону, когда
сердечник двигается, реагируя на сигналы управления от контроллера. Узел
заслонки механически соединен с сердечником. Имется два сопла, по
одному с каждой стороны заслонки.
Так как клапан сопло-заслонка - это первая точка управления
гидравлической жидкостью, он называется первой ступенью. Пока нет
команды на движение исполнительного механизма, заслонка находится по
центру между двумя соплами.
В тоже самое время жидкость под давлением, входящая в клапан, одинаково
воздействует на обе стороны неподвижного золотника. Это вторая ступень.
