РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-18 31200584
Каретка бокового смещения
Пользуйтесь диаграммой грузоподъемности для каретки
бокового смещения
Чтобы определить максимальную грузоподъемность ,
см . « ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО
ПОГРУЗЧИКА , НАВЕСНОГО ОБОРУДОВАНИЯ И ВИЛ » на
стр . 5-4.

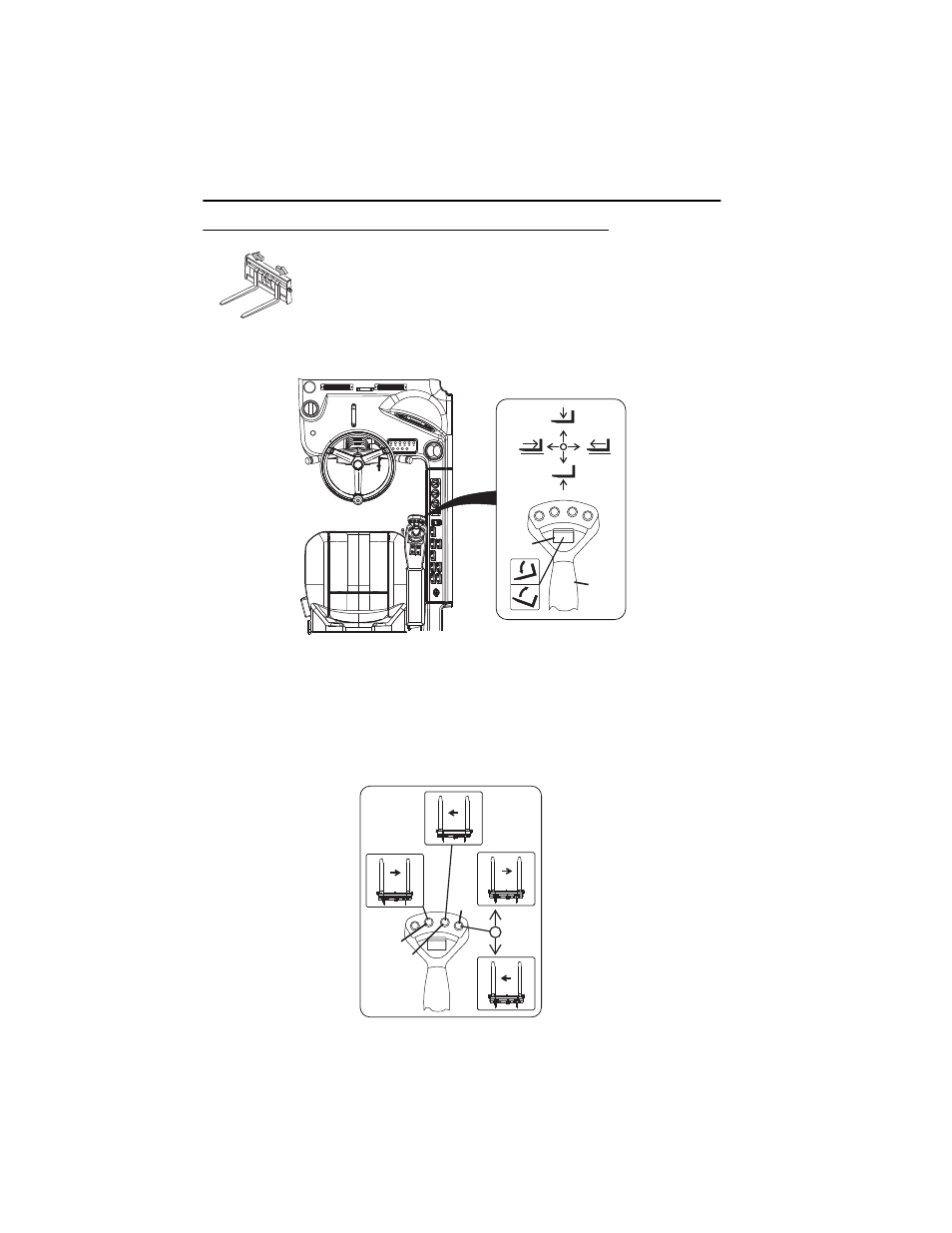

Рукоятка (1) управляет движением стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона каретки .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
OAL1540
OZ2200
2
1
OZ2520
3
4
5
