РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-5 31200584
5.5 ИСПОЛЬЗОВАНИЕ ТАБЛИЦЫ ГРУЗОПОДЪЕМНОСТИ
Чтобы правильно пользоваться таблицей грузоподъемности ( см . стр . 5-6),
оператору в первую очередь необходимо определить и ( или ) получить
следующее .
1. Утвержденное навесное оборудование . См . « РЕКОМЕНДУЕМОЕ
НАВЕСНОЕ ОБОРУДОВАНИЕ » на стр . 5-1.
2. Надлежащую диаграмму грузоподъемности .
3. Вес поднимаемого груза .
4. Данные об установке груза :
a. ВЫСОТУ , на которой он должен быть установлен .
b. РАССТОЯНИЕ между передними шинами погрузчика и местом
установки груза .
5. В таблице грузоподъемности найдите линию , соответствующую этой
высоте , и идите по ней до нужного расстояния .
6. Число в зоне нагрузки , в которой пересекаются две линии , является
максимальной грузоподъемностью для данной операции . Если две линии
пересекаются на границе между зонами , нужно использовать меньшее
значение грузоподъемности .
Число в этой зоне нагрузки должно быть не меньше веса поднимаемого груза .
В таблице грузоподъемности определите границы зоны нагрузки и не выходите
за них .

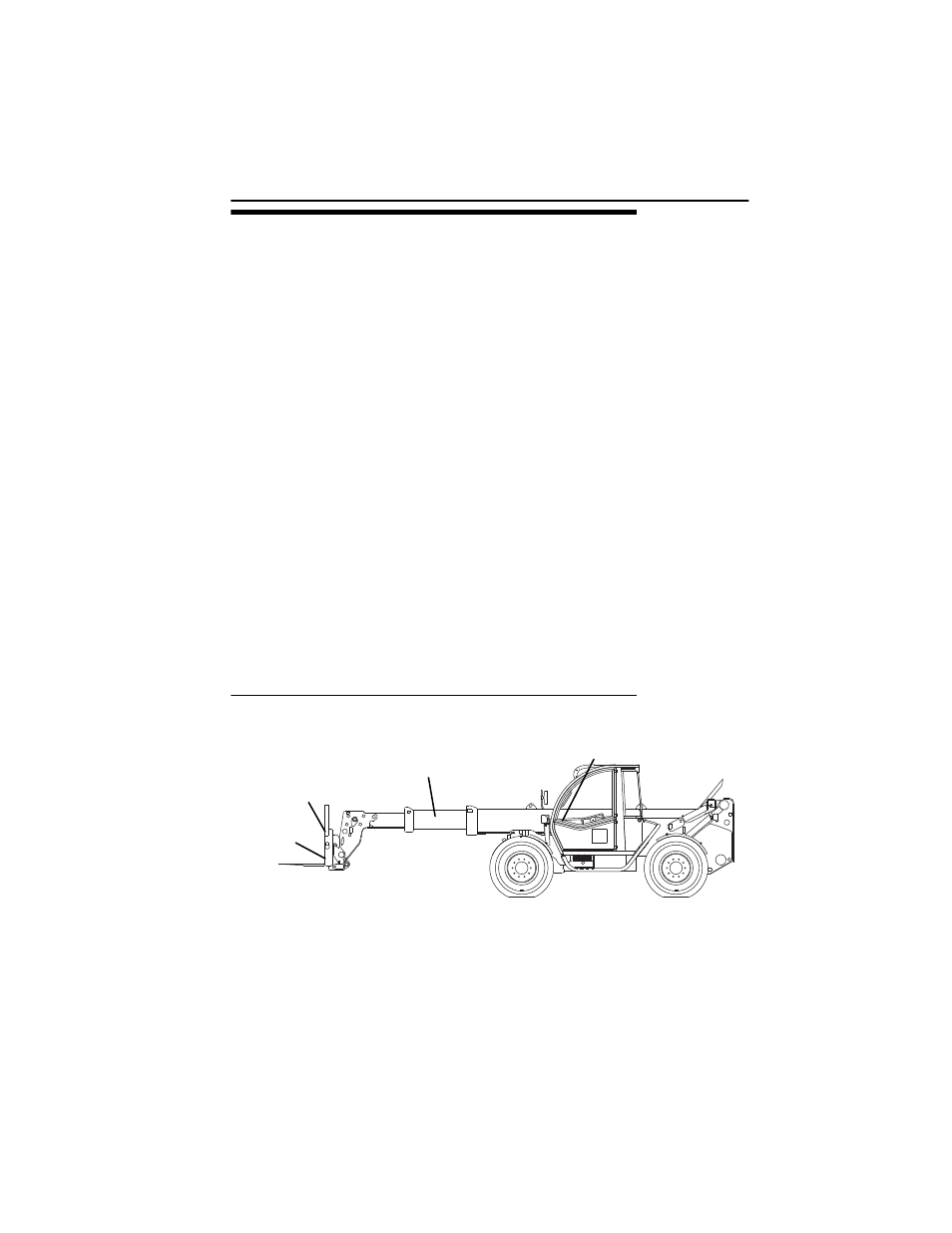

Расположение индикаторов грузоподъемности
OZ3300
A B
ИНДИКАТОР УРОВНЯ
ВЫДВИЖЕНИЯ
СТРЕЛЫ
КЛЕЙМО
С ВЕСОМ
ВИЛ
ИНДИКАТОР УГЛА
ПОДЪЕМА СТРЕЛЫ
( внутри кабины )
ПАСПОРТНАЯ
ТАБЛИЧКА НАВЕСНОГО
ОБОРУДОВАНИЯ
