РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-13 31200584

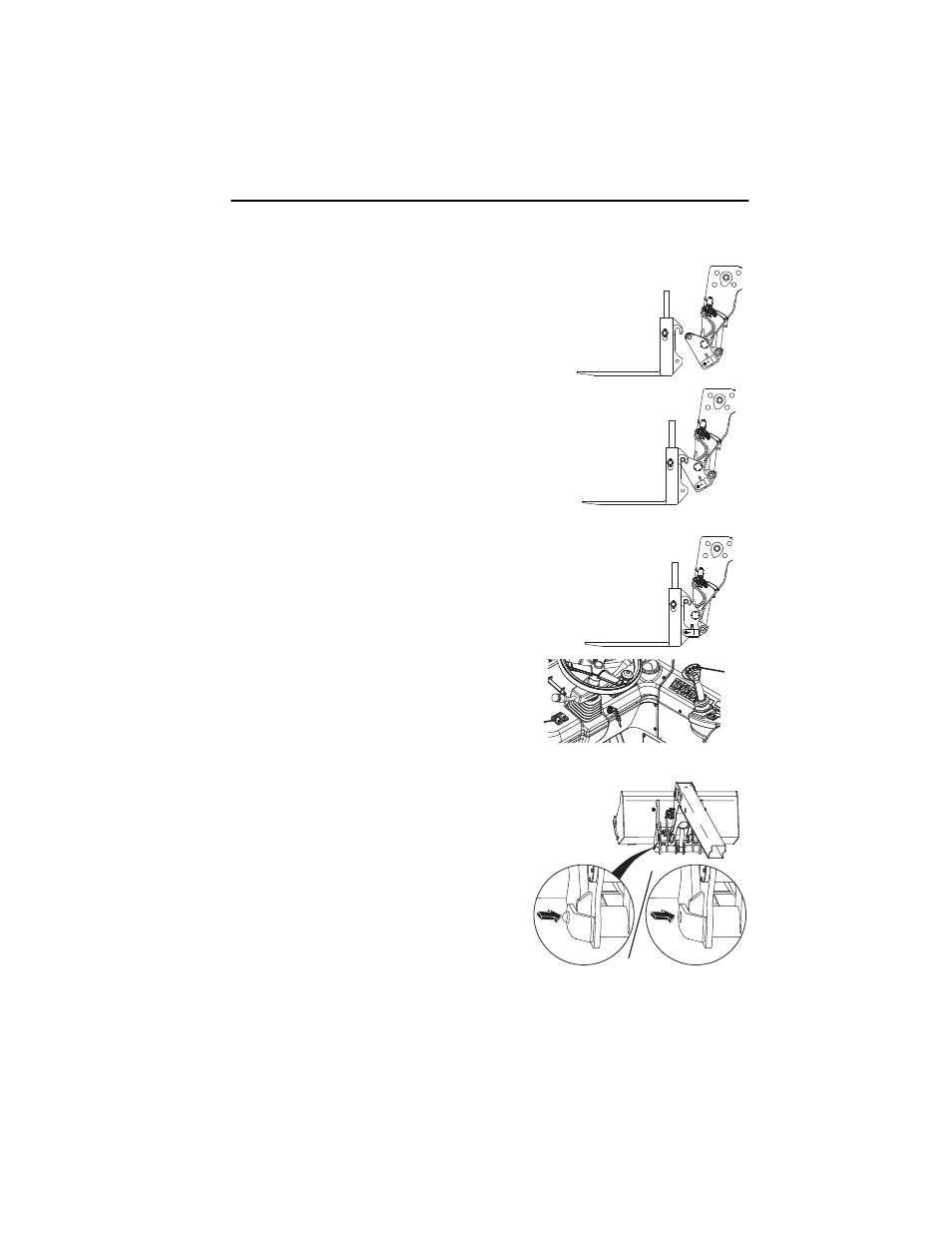

Гидравлическое быстросменное соединение
Эта процедура установки рассчитана на одного человека .
1. Наклоните быстросменное соединение
вперед , чтобы образовался зазор . Убедитесь
в том , что стопорный палец выдвинут .
2. Совместите палец для навесного
оборудования с пазом навесного
оборудования . Приподнимите стрелу , чтобы
палец для навесного оборудования вошел
в паз .
3. Наклоните быстросменное соединение назад ,
чтобы зацепить навесное оборудование .
4. Нажмите и удерживайте
выключатель (2) и кнопку (3),
одновременно перемещая рукоятку
управления вперед , чтобы зацепить
стопорный палец , или назад , чтобы
отцепить его .
5. Поднимите стрелу на уровень глаз
и визуально убедитесь в том , что
стопорный палец выступает из
отверстия . Если палец не выступает
из отверстия , опустите навесное
оборудование на землю и вернитесь
к шагу 2.
6. Если навесное оборудование
гидравлическое , подсоедините гидравлические шланги . См .
« Гидравлическое навесное оборудование » на стр . 5-14.
OZ3580
OZ3590
OZ3600
OZ3570
3
2
OAL1930
РАЗОМКНУТО ЗАМКНУТО
