РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-7 31200584
Пример
В распоряжении подрядчика есть погрузчик модели xxxx с вилочной кареткой .
Он знает , что это навесное оборудование можно использовать с его моделью ,
поскольку :
• Номер модели или варианта навесного оборудования совпадает с номером
навесного оборудования в диаграмме грузоподъемности .
• Диаграмма грузоподъемности помечена номером модели xxxx и
соответствует конфигурации используемой машины .
Далее приведены примеры различных условий , которые могут встретиться
подрядчику , и объясняется , можно или нельзя поднимать груз .

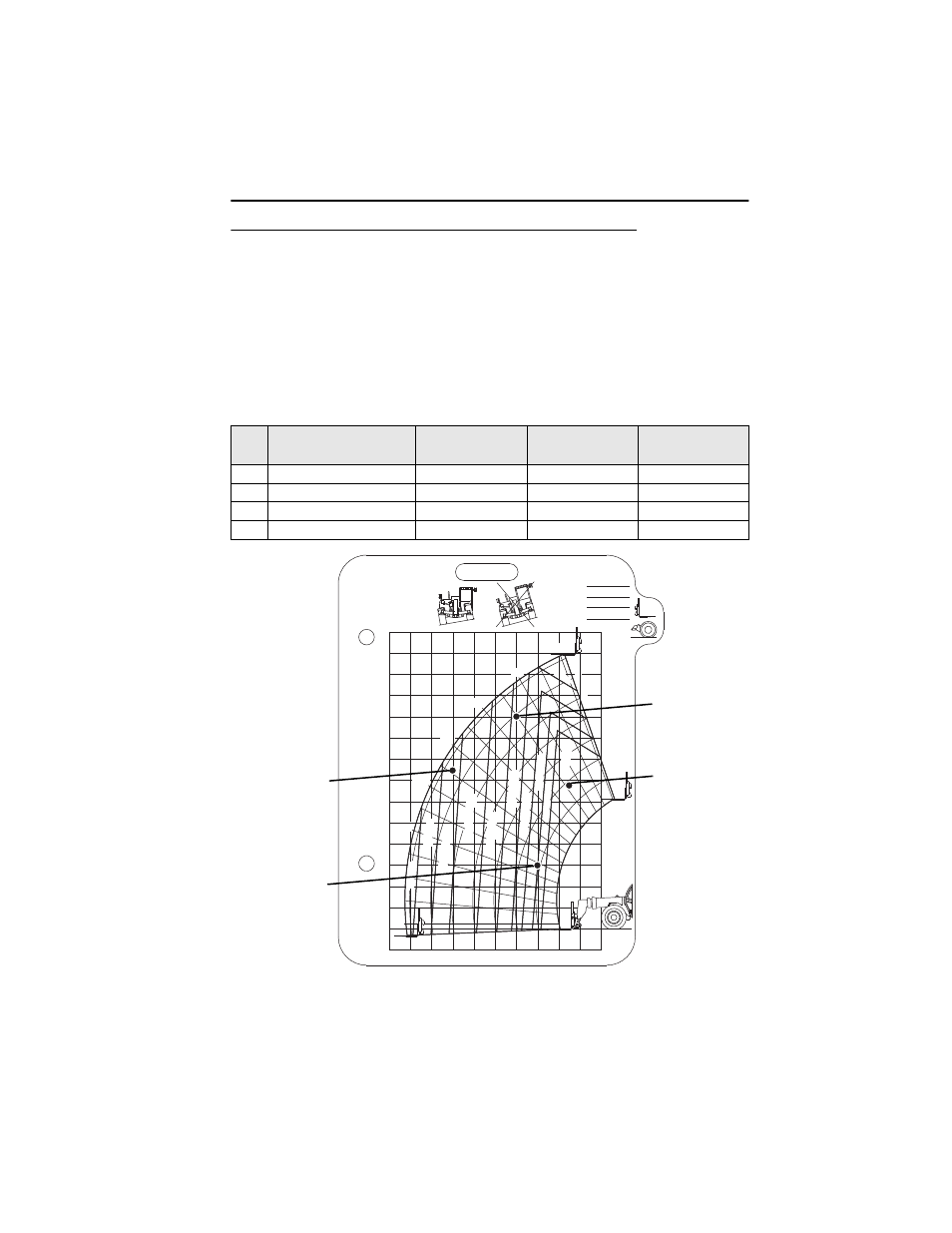

Примечание . Эта таблица грузоподъемности приведена только в
качестве образца ! НЕ пользуйтесь этой таблицей . Используйте таблицу ,
находящуюся в кабине оператора .
Вес груза Расстояние Высота
Подъем
разрешается
1 3000 кг 3 м 3 м Да
2 900 кг 7 м 7,5 м НЕТ
3 3750 кг 1,5 м 6,75 м Да
4 2500 кг 4 м 10 м НЕТ
XXXXXXX
EN 1459 B (1998)
XXXX
P/N 1122334
P/N 9988776
P/N 1234567
P/N 9876543
4.000kg
3.500kg
3.000kg
2.500kg
2.000kg
1.500kg
1.000kg
500kg
750kg
400kg
0
m
9
0°
10°
20°
30°
40°
50°
60°
70°
A
B
C
D
E
F
G
1
2
3
4
5
6
7
8
9
10
11
12
13
14
8 7 6 5 4 3 2 1 0
2000kg
OZ3320
Пример 1
Пример 2
Пример 3
Пример 4
