Гидравлическая

сцепка

Максимальный

общий

вес

прицепа

и

груза

............................................ 12 000

кг

Максимальный

вертикальный

вес

на

границе

сцепок

............................... 2000

кг

Присоединение

прицепа

для

буксировки

.

1.

Для

активации

заднего

дополнительного

гидроконтура

нажмите

на

заднюю

часть

переключателя

дополнительного

гидроконтура

(1).

Переместите

рукоятку

управления

(2)

вперед

,

чтобы

извлечь

предохранительные

зажимы

(3)

из

крюков

безопасности

(4).

2.

Потяните

размыкающий

механизм

крюка

безопасности

(5).

3.

Переместите

рукоятку

управления

назад

,

чтобы

опустить

сцепку

(6)

на

требуемую

высоту

.

4.

Отъезжайте

на

машине

назад

,

пока

сцепка

не

окажется

под

центром

буксировочного

отверстия

.

5.

Переместите

рукоятку

управления

вперед

,

чтобы

поднять

сцепку

,

пока

крюки

безопасности

не

заблокируются

.

6.

Переместите

рукоятку

управления

назад

,

чтобы

опустить

предохранительные

зажимы

на

крюки

безопасности

.

7.

Подсоедините

жгут

проводов

прицепа

к

его

разъему

(7) —

при

наличии

.

8.

Подсоедините

тормозную

магистраль

прицепа

к

гнезду

(8) —

при

наличии

.

9.

Для

активации

переднего

дополнительного

гидроконтура

нажмите

на

переднюю

часть

переключателя

дополнительного

гидроконтура

(1).

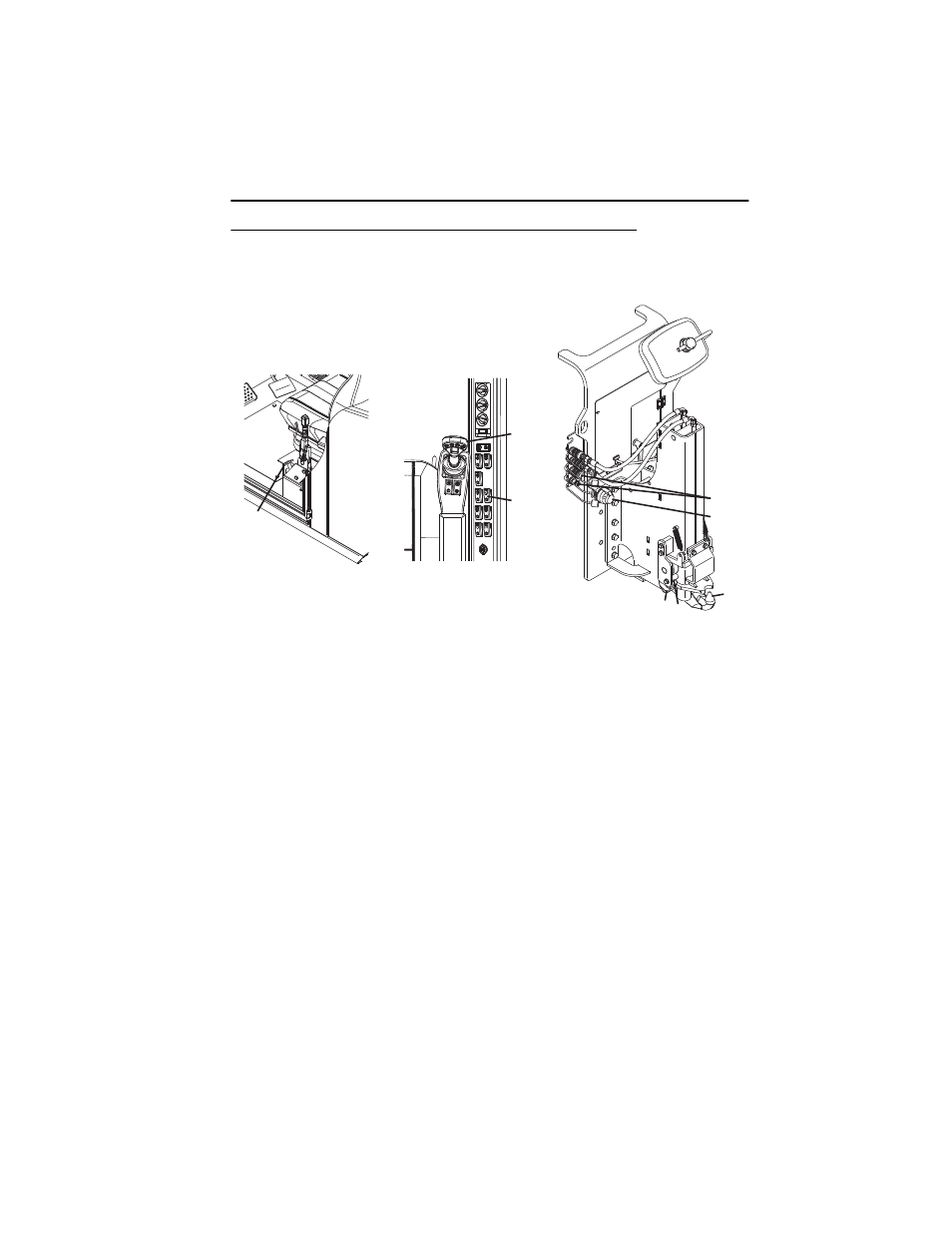

OZ3690

3

4

6

7

8

5

2

1
