РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-4 31200584
5.4 ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО
ПОГРУЗЧИКА , НАВЕСНОГО ОБОРУДОВАНИЯ И ВИЛ
Прежде чем устанавливать навесное оборудование , убедитесь в том , что
оно относится к рекомендуемому , и что погрузчик оснащен необходимой
диаграммой грузоподъемности . См . « РЕКОМЕНДУЕМОЕ НАВЕСНОЕ
ОБОРУДОВАНИЕ » на стр . 5-1.
При определении максимальной грузоподъемности погрузчика с навесным
оборудованием , используйте наименьшее из следующих значений
грузоподъемности :

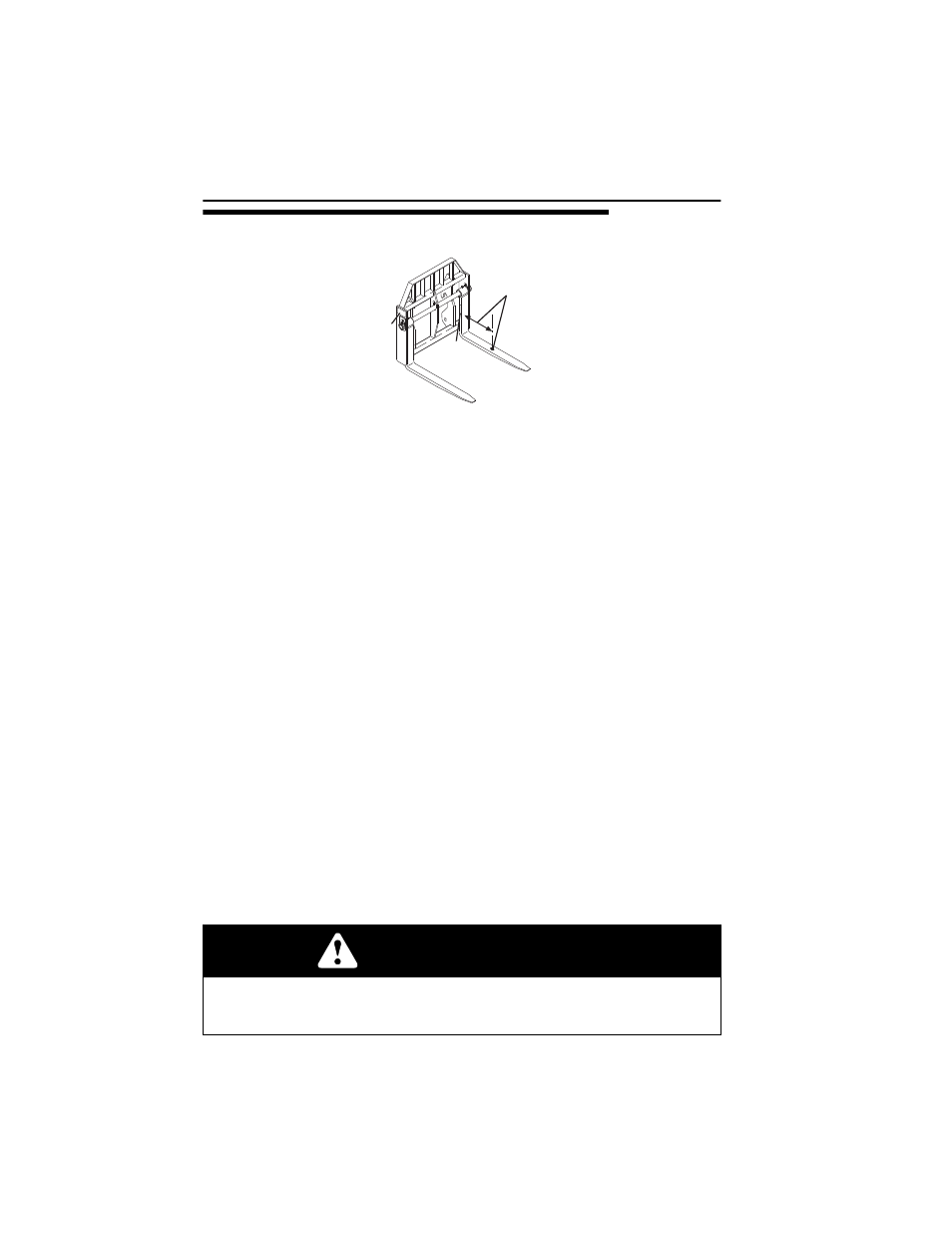

• Грузоподъемность , отштампованная на паспортной табличке навесного
оборудования (1).
• Грузоподъемность и центры нагрузки вил , отштампованные на боковой
стороне каждого зуба вил (2) ( если установлены ). Эти параметры
определяют грузоподъемность каждого отдельного зуба на максимальном
расстоянии центра нагрузки (3). Полная грузоподъемность навесного
оборудования получается умножением грузоподъемности зуба на число
зубьев ( при наличии ), до максимальной грузоподъемности навесного
оборудования .
• Максимальная грузоподъемность , указанная в соответствующей диаграмме
грузоподъемности . См . « РЕКОМЕНДУЕМОЕ НАВЕСНОЕ
ОБОРУДОВАНИЕ » на стр . 5-1.
• Если номинальная грузоподъемность телескопического погрузчика
отличается от грузоподъемности вил или навесного оборудования , то
в качестве общей грузоподъемности принимается наименьшее из этих
значений .
Для определения максимальной грузоподъемности при различных
конфигурациях машины используйте соответствующую диаграмму
грузоподъемности . Исходя из конфигурации машины , для подъема и установки
груза может потребоваться несколько диаграмм грузоподъемности .
Вилы для блоков должны использоваться согласованными комплектами , вилы
других типов — согласованными парами .
ВНИМАНИЕ
!
Никогда не используйте навесное оборудование без надлежащей таблицы
грузоподъемности , утвержденной компанией JLG, которая находится в
кабине погрузчика .
3
2
1
OZ0810
