6
Примечания:
• Если провод контурной антенны АМ (MW/LW)
имеет виниловое покрытие, удалите это
покрытие, скрутив виниловую изоляцию так,
как показано на рисунке.
• Проверьте, что провода антенн не касаются других
терминалов, соединительных шнуров и шнура пита-
ния, так как это может значительно ухудшить каче-
ство приема.
• Если качество приема неудовлетворительное, вставь-
те в терминал АМ ЕХТ провод с виниловым покрыти-
ем и вытяните его горизонтально. (Контурную АМ
антенну следует оставить подключенной).
Подключение динамиков
К данному аппарату можно подключить следующие
динамики:
• Две пары фронтальных динамиков для воспроизводства
обычного стерео звучания.
• Одну пару боковых тыловых динамиков для обеспече-
ния эффекта объемного звучания.
• Один боковой динамик или одну пару тыловых боковых
динамиков для обеспечения 6.1-канального воспроизве-
дения звучания.
• Один центральный динамик для усиления эффекта
объемного звучания (позволяет более четко и громко
слышать голоса).
• Один сабвуфер для усиления басов.
ВНИМАНИЕ:
После подключения перечисленных выше динамиков
для обеспечения наилучшего качества эффекта DSP
необходимо ввести соответствующую информацию о
динамиках в память аппарата. Более подробную
информацию смотрите на стр. 22.
ВНИМАНИЕ:
Используйте только те динамики, полное сопротивление
которых соответствует сопротивлению, указанному на
терминалах динамиков на задней панели аппарата.

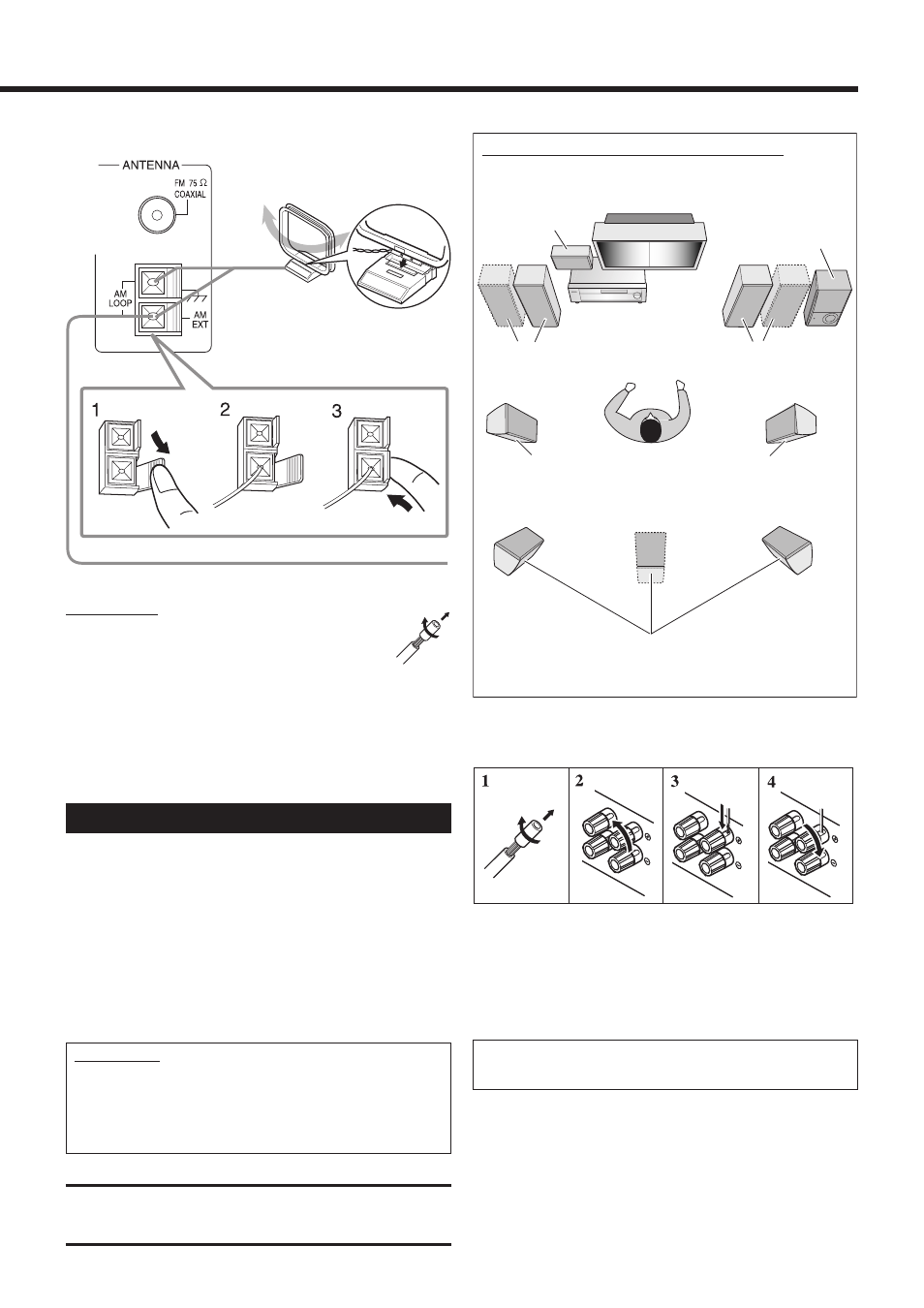

Подключение АМ (MW/LW) антенны
Поверните антенну в сторону наилучшего приема.
Контурная антенна АМ
(MW/LW)
Для того, чтобы собрать контурную
антенну АМ (MW/LW), вставьте выступы
на антенне в отверстия на основания.
Наружный провод с виниловым покрытием (не входит в комплект поставки)
Типичная схема расположения динамиков
Левый фронтальный
динамик
Правый фронтальный
динамик
Левый боковой
динамик
Правый боковой
динамик
Сабвуфер
Центральный
динамик
Тыловой боковой динамик (SВ)
Процедура подключения
1
Надрежьте, скрутите, а затем снимите изоляцию с
каждого сигнального кабеля динамика (не входит в
комплект поставки).
2
Поверните регулятор против часовой стрелки.
3
Вставьте конец шнура динамика в терминал.
4
Поверните регулятор по часовой стрелке.
Подключите терминалы (+) и (-) на задней панели
аппарата к терминалам (+) и (-) на динамиках.
