Инструкция по эксплуатации JVC RX-8022RSL
Страница 10
7
О полном сопротивлении динамиков
Необходимое полное сопротивление фронтальных
динамиков отличается в зависимости от того, используют-
ся ли оба треминала FRONT SPEAKERS1 и FRONT
SPEAKERS2 или только один из них.
Примечание:
Если был выбран один тыловой боковой динамик (установлено значение
1SPK (см. стр. 22)), подключите этот динамик к разъему PRE OUT SURR
BACK L (левому).
Подключение сабвуфера
Звучание системы можно усилить, подключив к ней сабвуфер.
Подключите входной разъем усиливающего сабвуфера к разъему PRE
OUT SUBWOOFER на тыловой панели с помощью кабеля со штырько-
вым разъемом RCA (не входит в комплект поставки).

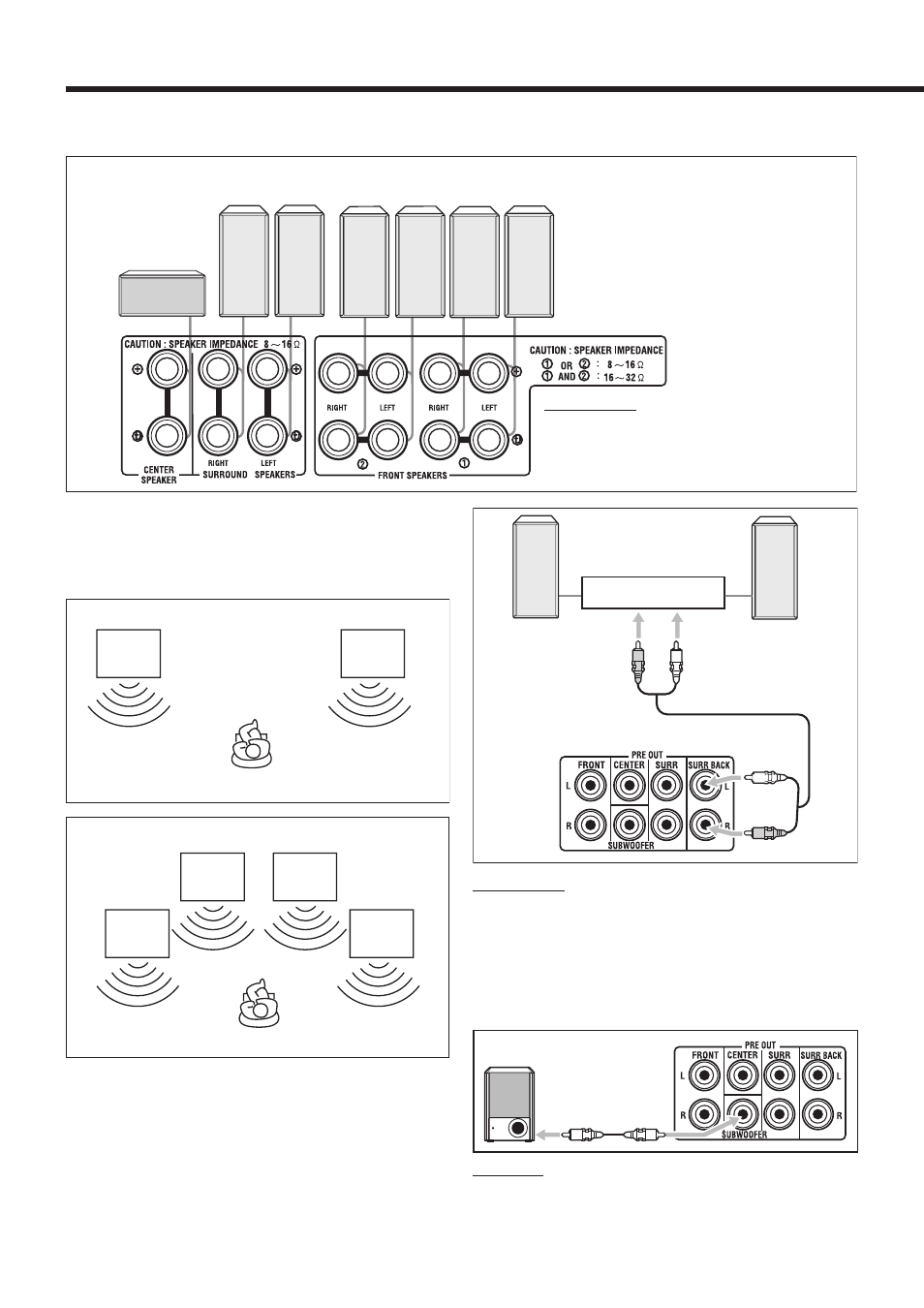

Подключение фронтальный, центрального и боковых динамиков
Фронтальные
динамики 2
Правый/Левый
Фронтальные
динамики 1
Правый/Левый
Боковые динамики
Правый/Левый
Центральный
динамик
Примечание:
Можно подключить две пары фронтальных
динамиков (одну пару к терминалам FRONT
SPEAKERS1 и вторую пару к терминалам
FRONT SPEAKERS2).
Случай 1 Когда подключается только одна пара фронтальных динамиков
Фронталь-
ный
динамик 1
Фронталь-
ный
динамик 1
Используются фронтальные динамики с полным сопротивлением 8 - 16 Ом.
Случай 2 Когда подключаются обе пары фронтальных динамиков
Используются фронтальные динамики с полным сопротивлением 16 - 32 Ом.
Фронталь-
ный
динамик 1
Фронталь-
ный
динамик 1
Фронталь-
ный
динамик 2
Фронталь-
ный
динамик 2
Подключение тыловых боковых динамиков
Чтобы полностью насладиться режимами Dolby Digital
EX и DTS-ES Extended Surround (см. стр. 35 и 36), необхо-
димо подключить тыловые боковые динамики через
усилитель мощности, подключенный к разъемам PRE
OUT SURR BACK на тыловой панели с помощью штырь-
ковых штекеров RCA (не входят к комплект поставки).
Вставьте белый штекер в левый аудио разъем, а красный
в правый аудио разъем.
Правый боковой
тыловой динамик
Левый боковой
тыловой динамик
Усилитель мощности
Примечание:
Так как звук низких частот ненаправленный, сабвуфер можно устанавли-
ват в любом месте. Обычно он устанавливается перед позицией
прослушивания.
Усиливающий сабвуфер
