Органы управления
Перед эксплуатацией ресивера ознакомьтесь с органами его управления.
Более подробную информацию см. на страницах, указанных в скобках.

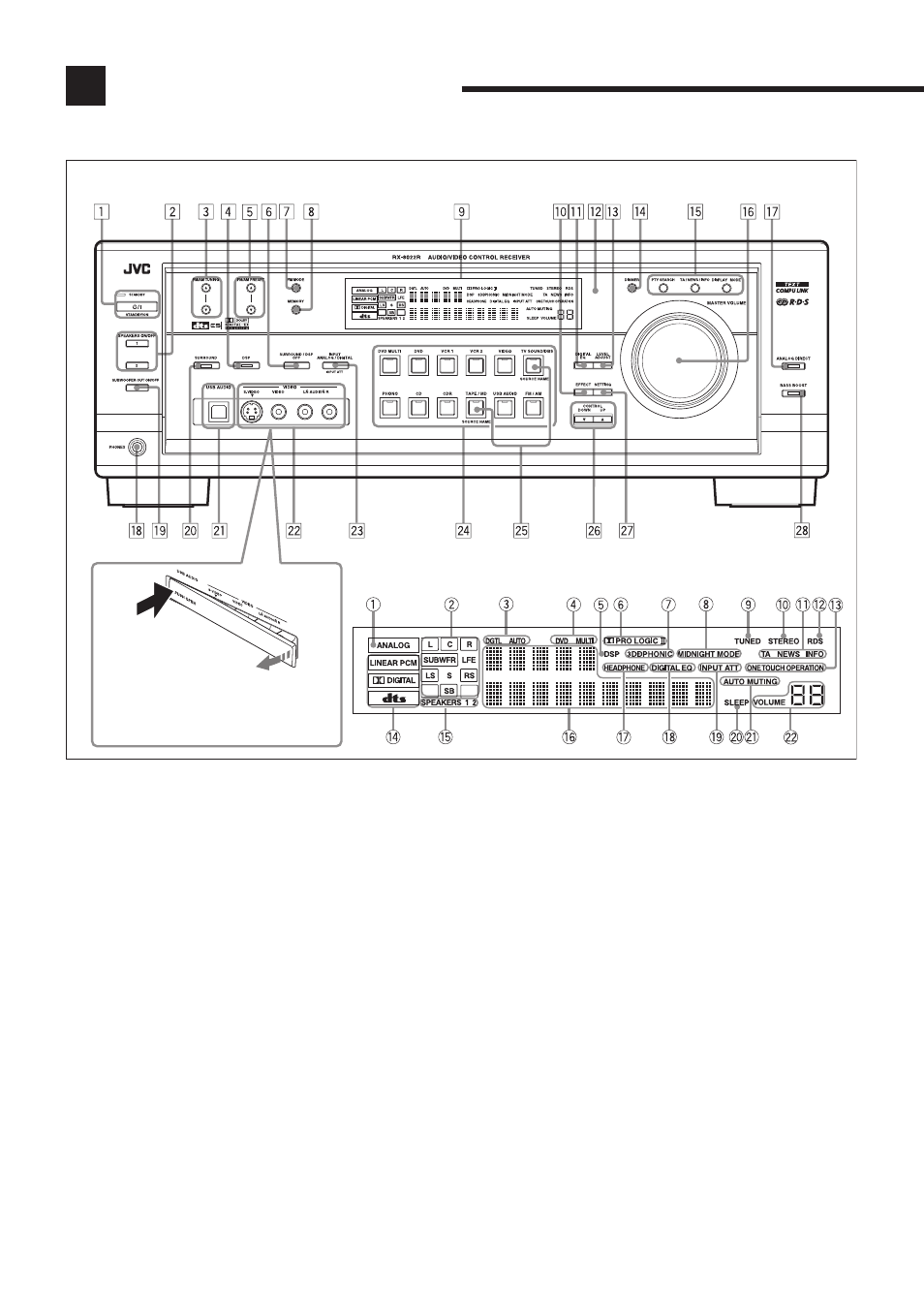

Передняя панель
Окно дисплея
При использовании входных термина-
лов VIDEO и/или терминала USB AUDIO
на фронтальной панели, снимите
крышку, закрывающую эти терминалы.
Передняя панель
1 Кнопка STANDBY/ON O/I и индикатор STANDBY (16)
2 • Кнопка SPEAKERS ON/OFF 1 (18)
• Кнопка SPEAKERS ON/OFF 2 (18)
3 Кнопки FM/AM TUNING
5 / ∞ (27)
4 Кнопка и индикатор DSP (39)
5 Кнопки FM/AM PRESET
5 / ∞ (27, 28)
6 Кнопка SURROUND/DSP OFF (39)
7 Кнопка REC MODE (28)
8 Кнопка MEMORY (27)
9 Окно дисплея (16)
p Кнопка EFFECT (45)
q Кнопка DIGITAL EQ (эквалайзер) (42)
w Сенсор дистанционного управления (15)
e Кнопка LEVEL ADJUST (44)
r Кнопка DIMMER (20)
t Кнопки управления RDS (30-32)
PTY SEARCH, TA/NEWS/INFO, DISPLAY MODE
y Регулятор MASTER VOLUME (18)
u Кнопка и индикатор ANALOG DIRECT (33)
i Разъем PHONES (18)
o Кнопка SUBWOOFER OUT ON/OFF (34)
; Кнопка и индикатор SURROUND (39)
a Терминал USB AUDIO (14)
s Входные разъемы VIDEO (10)
d • Кнопка INPUT ANALOG/DIGITAL (19)
• Кнопка INPUT ATT (33)
f Кнопки и индикаторы выбора источника (16, 17, 19, 27, 28, 40)
DVD MULTI, DVD, VCR 1, VCR 2, VIDEO, TV SOUND/DBS, PHONO,
CD, CDR, TAPE/MD, SBAUDIO, FM/AM
g Кнопки SOURCE NAME (17)
h Кнопки CONTROL UP
5/DOWN ∞ (21, 44, 45)
j Кнопка SETTING (21)
k Кнопка и индикатор BASS BOOST (34)
Окно дисплея
1 Индикатор ANALOG (19)
2 Индиктаоры динамиков и индиктаоры сигналов (17)
3 Индиктаор DGTL (цифровой) AUTO (19)
4 Индикатор DVD MULTI (40)
5 Индикатор DSP (18, 37)
6 • D
D
D
D
D Индикатор PRO LOGIC (36)
• D
D
D
D
D Индикатор PRO LOGIC II (35)
7 Индикатор 3D-PHONIC (36, 37)
8 Индикатор MIDNIGHT MODE (24)
9 Индикатор TUNED (27)
0 Индикатор STEREO (27, 28)
- Индиктаор TA/NEWS/INFO (32)
= Индикатор RDS (30)
~ Индикатор ONE TOUCH OPERATION (26)
! Индикаторы форматов цифровых сигналов (19)
@ Индикаторы SPEAKERS 1/2 (18)
# Основной дисплей
$ Индикатор HEADPHONE (18, 37)
% Индикатор DIGITAL EQ (эквалайзер) (42)
^ Индикатор INPUT ATT (аттенюатор) (33)
& Индикатор SLEEP (20)
* Индикатор AUTO MUTING (28)
( Индиктор уровня громкости VOLUME (16, 20)
