Расширение аудио системы
При подключении усилителей мощности к разъемам PRE
OUT на тыловой панели с помощью штырьковых штеке-
ров RCA (не входят в комплект поставки), данный ресивер
можно использовать в качестве предварительного усилите-
ля (контрольного усилителя).
Вставьте белый штекер в левый аудио разъем, а красный
в правый аудио разъем.
Подключение аудио/видео компо-
нентов
К данному ресиверу можно подключить следующие
аудио/видео компоненты. См. также инструкции по
эксплуатации, прилагаемые к компонентам.
Аудио компоненты Видео компоненты
• Проигрыватель • Видеомагнитофоны (VCR1 и VCR2)
• Проигрыватель • Видео камера
компакт-дисков*
• Кассетная дека или • Телевизор*
устройство записи
минидисков*
• DBS тюнер*
• Устройство записи • DVD проигрыватель*
компакт-дисков*
• Персональный
компьютер (ПК)
* Все эти компоненты можно подключить с помощью
способов, описанных в разделах “Аналоговое подключе-
ние” и “Цифровое подключение” (см. стр. 13).
!
Аналоговые соединения
Подключение аудио компонентов
Используйте кабели со штырьковыми разъемами RCA
(не входят в комплект поставки).
Вставьте белый штекер в левый аудио разъем, а красный
в правый аудио разъем.
ВНИМАНИЕ:
При подключении в цепь между компонентами источни-
ков и данным ресивером какого-либо устройства, усили-
вающего звучание, звук, выходящий из ресивера может
быть искажен.

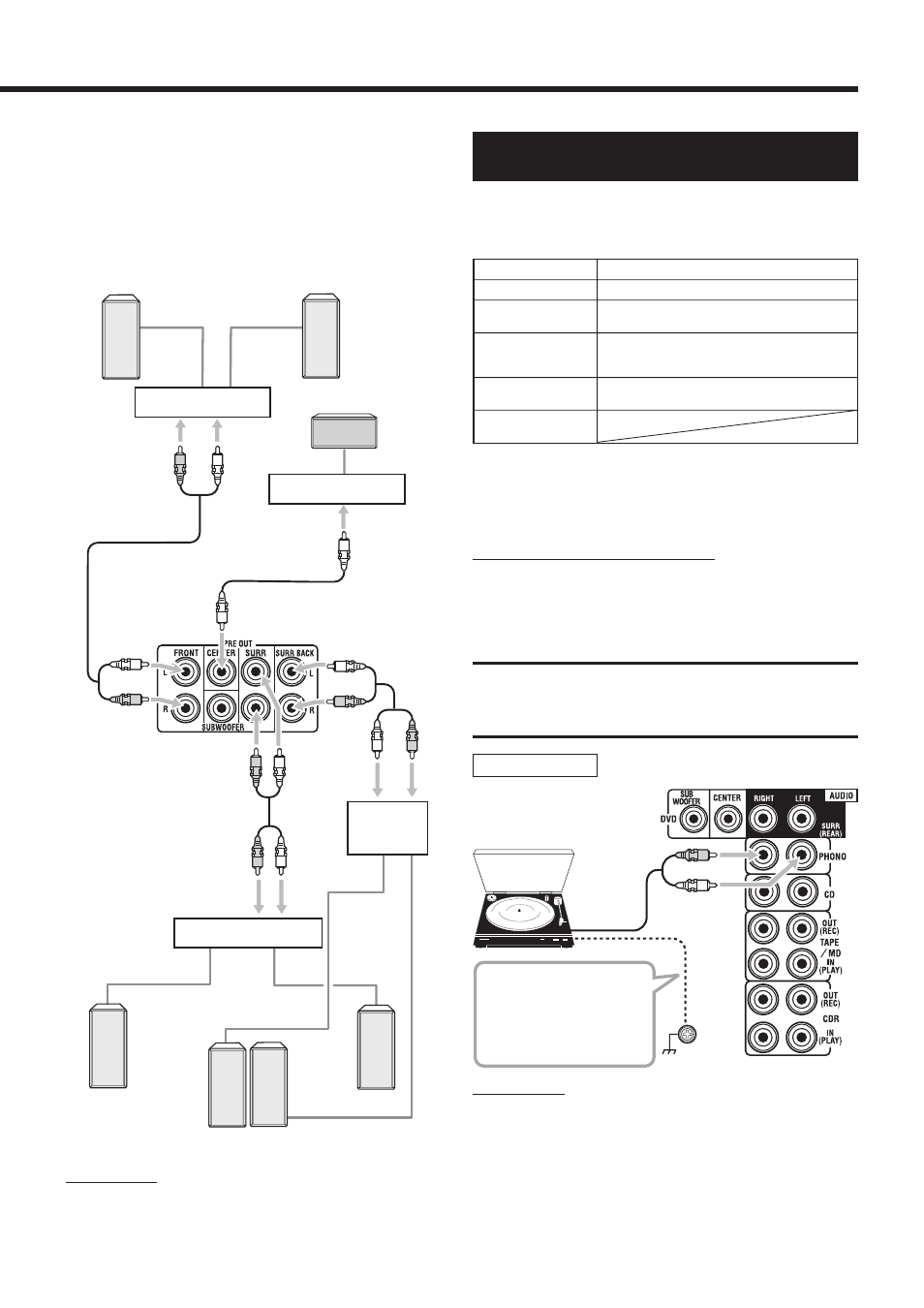

Левый фронтальный
динамик Правый
фронтальный
динамик
Центральный динамик Усилитель мощности
Усилитель мощности
Усилитель
мощности
Усилитель мощности
Правый
боковой
динамик
Левый боковой
динамик
Примечание:
Если был выбран один тыловой боковой динамик (установлено значение
1SPK (см. стр. 22)), подключите этот динамик к разъему PRE OUT SURR
BACK L (левому).
Проигрыватель
К аудио
выходу
Если проигрыватель
оснащен заземлящим
проводом, подключите
кабель к винту с
отметкой (
H) на тыло-
вой панели.
Левый/Правый
Боковые тыловые динамики
Проигрыватель
Примечание:
Данный тип подключения используется для подключения проигры-
вателя с картриджем ММ (перемещение при помощи магнита).
Проигрыватели, оснащенные маленьким выводными картрид-
жами, например, картриджами МС (передвижение при помощи
пружины) типа должны подключаться к данному ресиверу
посредством основного усилителя или повышающего транс-
форматора. Соединение напрямую может привести к недоста-
точной громкости звучания.
