Инструкция по эксплуатации JVC RX-8022RSL
Страница 16
13
!
Цифровое подключение
Данный ресивер оборудован четырьмя терминалами
DIGITAL IN - одним цифровым коаксиальным термина-
лом и тремя оптическими цифровыми терминалами, а
также одним терминалом DIGITAL OUT.
ВНИМАНИЕ:
• При подключении к цифровому разъему DVD проигры-
вателя или телевизионного тюнера необходимо также
подключить данный терминал к видео разъему на
задней панели ресивера. Если цифровой разъем не
будет соединен с видео разъемом, просмотр видео
изображения будет невозможен.
• После того, как компоненты будут подключены к
разъемам DIGITAL IN, при необходимости выполните
следующие действия:
- Установите соответствующим образом значения
разъема цифрового входа (DIGITAL IN). Смотрите
раздел «Установка значения цифрового входного
разъема (DIGITAL IN)» на стр. 25.
- Выберите соответствующий цифровой входной
режим. Более подробную информацию смотрите в
разделе «Выбор аналогового или цифрового входно-
го режима» на стр. 19.

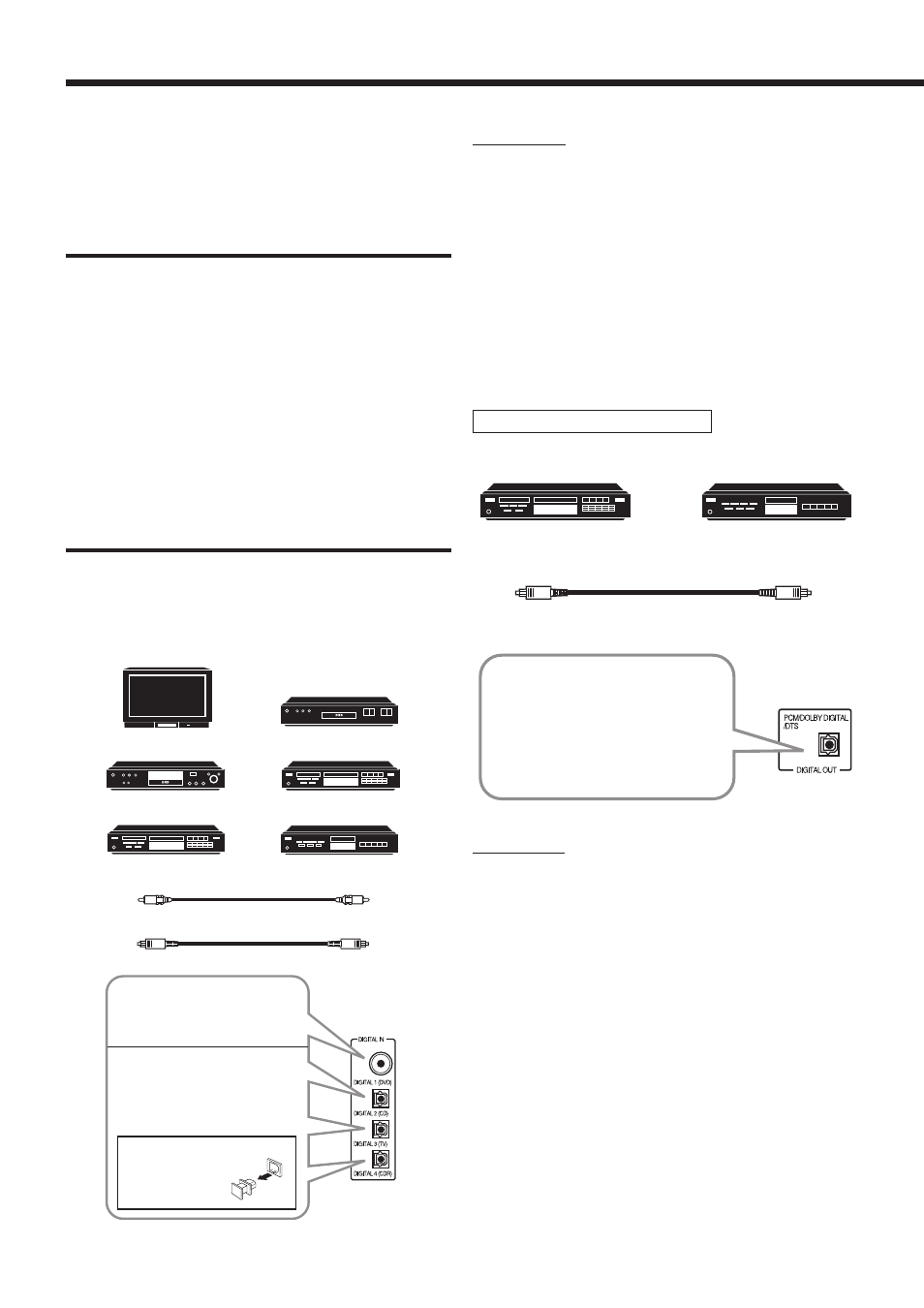

Цифровые входные терминалы
Любой цифровой компонент можно подключить следую-
щим образом.
Примечания:
• При отправке с завода изготовителя терминалы
DIGITAL IN были установлены для следующих компо-
нентов.
—
DIGITAL 1 (коаксиальный) Для DVD проигрывателя
—
DIGITAL 2 (оптический) Для CD проигрывателя
—
DIGITAL 3 (оптический) Для тюнера цифрового
телевизионного вещания
—
DIGITAL 4 (оптический) Для устройства записи
компакт-дисков
• Для управления проигрывателем компакт-дисков,
устройством записи компакт-дисков или устройством
записи минидисков с помощью дистанционной систе-
мы управления COMPU LINK, подключите целевой
компонент, так как описано в разделе “Аналоговые
подключения” (см. стр. 9).
Цифровой телевизор
DVD проигрыватель
Устройство записи
компакт-дисков
DBS
тюнер
Проигрыватель
компакт-дисков
Устройство записи
минидисков
Цифровой коаксиальный шнур (не входит в комплект поставки)
между цифровыми коаксиальными терминалами
Цифровой оптический шнур (не входит в комплект поставки)
между цифровыми оптическими терминалами
Если компонент имеет цифровой
коаксиальный выходной терминал,
подключите его к терминалу DIGITAL
1 (DVD) с помощью цифрового
коаксиального шнура (не входит в
комплект поставки).
Перед подключением
оптического цифрового
шнура, снимите с него
защитный колпачок.
Цифровой выходной терминал
Устройство записи
компакт-дисков
Если цифровое записывающее
устройство, например, устройство
записи компакт- или минидисков,
имеет цифровой оптический входной
терминал, подключите его к термина-
лу DIGITAL OUT, что позволит
выполнить запись в цифровому
режиме.
Примечание:
Формат цифрового сигнала, выходящего через разъем
DIGITAL OUT, соответствует формату входящего сигна-
ла. Это значит, что при поступлении сигналов DTS Digital
Surround, эти же сигналы и выходят из устройства.
Цифровой оптический шнур (не входит в
комплект поставки) между цифровыми
оптическими терминалами
Если компонент имеет цифровой
оптический выходной терминал,
подключите его к терминалу DIGITAL
2 (CD), DIGITAL 3 (TV) или DIGITAL 4
(CDR) с помощью цифрового
птического шнура (не входит в
комплект поставки).
Устройство записи
минидисков
