Подключение видео компонентов
Используйте кабели со штырьковыми разъемами RCA
(не входят в комплект поставки).
Вставьте белый штекер в левый аудио разъем, красный в
правый аудио разъем, а желтый штекер в видео разъем.
Если видеокомпоненты оборудованы S-VIDEO (разделе-
ние сигналов Y/C) терминалами, подключите их с помо-
щью S-VIDEO кабелей (не входят в комплект поставки).
Подключение этих видеокомпонентов через S-VIDEO
входные/выходные терминалы обеспечить лучшее
качество воспроизведения (или записи).
ВНИМАНИЕ:
Данный ресивер оснащен и композитными видео и
S-video входными/выходными терминалами для подклю-
чения видео компонентоы.
Нет необходимости подключать оба типов терминалов –
и композитный видео и S-video.
Однако, помните, что видео сигналы из композитных
видео входных терминалов выходят только через
композитные видео выходные терминалы, тогда как
сигналы из S-video входных терминалов выходят
только через S-video выходные терминалы.
Таким образом, если записывающий видео компонент и
воспроизводящий видео компонент подключены к
ресиверу через разные видео терминалы, изображение с
воспроизводящего компонента на записывающий запи-
сать нельзя. Кроме того, если телевизор и воспроизводя-
щий компонент подключены к ресиверу через разные
видео терминалы, нельзя просматривать изображение
воспроизводящего компонента на телевизионном экране.

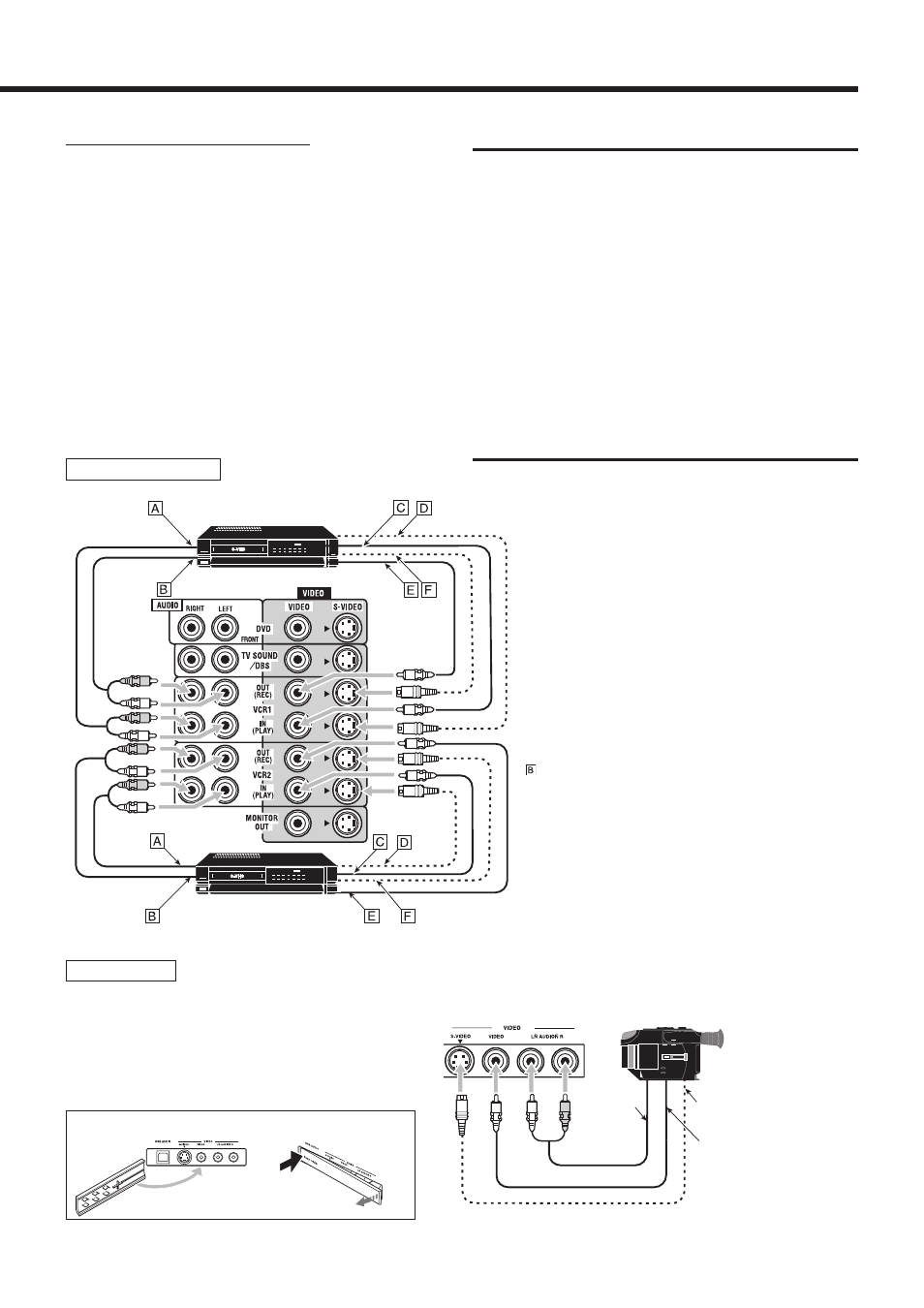

Видеомагнитофоны
Å К левому/правому аудио входу
К левому/правому аудио выходу
Ç К композитному видео выходу
Î К выходу S-video
‰ К композитному видео входу
Ï К входу S-video
ВИДЕОМАГНИТОФОН
S-VHS/VHS
ВИДЕОМАГНИТОФОН
S-VHS/VHS
Видео камера
Входные разъемы VIDEO на фронтальной панели
удобно использовать при частом отключении или
подключении оборудования.
• Если разъемы фронтальной панели не используют-
ся, наденьте специальную крышку, чтобы защитить
их от попадания пыли.
К аудио
выходу
К выходу S-video
К композитному
видео выходу
• Если крышка надевается
• Если крышка снимается
