Краткое руководство
5
Ru
Глава 2:
Краткое руководство
Ознакомление с системой домашнего кинотеатра
Возможно, для прослушивания музыки вы привыкли использовать стереоаппаратуру, но системы домашних
кинотеатров обеспечивают более эффектное воспроизведение звукового материала (например, объемное
звучание).
С помощью домашнего кинотеатра эффект объемного звучания создается путем использования нескольких
звуковых дорожек, при этом создается впечатление, что вы находитесь в центре событий или в концертном
зале. Качество объемного звучания, воспроизводимого с помощью системы домашнего кинотеатра, зависит
не только от того, какие громкоговорители установлены в помещении, но также от источника и настройки звука
ресивера.
Благодаря своему размеру, качеству и простоте использования, формат DVD-Video стал основным исходным
материалом для домашних кинотеатров. В зависимости от используемой системы DVD с одного диска можно
получать до семи различных звуковых дорожек, сигналы которых выводятся на разные громкоговорители.
Благодаря этому, создается эффект объемного звучания и ощущение “присутствия”.
В зависимости от настройки громкоговорителей ресивер автоматически декодирует сигналы с дисков DVD-
Video в формате Dolby Digital, DTS или Dolby Surround. В большинстве случаев нет необходимости вносить
какие-либо изменения для создания реалистичного эффекта объемного звучания. Другие функции (такие как
воспроизведение диска CD с многоканальным объемным звуком) описаны в разделе
Прослушивание системы
на стр. 21.
Прослушивание в режиме объемного звучания
Конструкция ресивера позволяет легко и быстро производить настройку объемного звучания с помощью
следующего краткого руководства по быстрой установке. В большинстве случаев для всех параметров можно
оставить значения по умолчанию.
Подключайте устройство к сети переменного тока только после подключения всех разъемов.
1
Подключите проигрыватель DVD.
Для прослушивания объемного звука потребуется использовать цифровое соединение для подключения
проигрывателя DVD к ресиверу. Для этого можно применить коаксиальное или оптическое соединение
(выполнять оба соединения нет необходимости). При подключении с помощью оптического кабеля, чтобы
назначить оптический вход для
DVD, см. раздел Параметры цифрового входа на стр. 28.

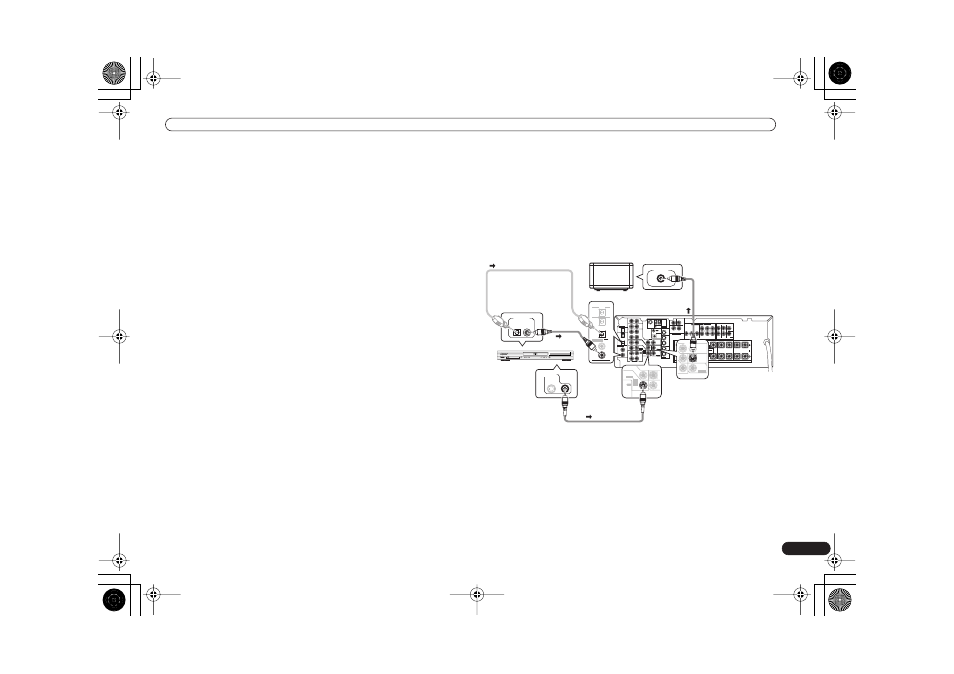

Для подключения видеовыхода проигрывателя DVD к ресиверу подключите видеокабель к соответствующим
гнездам, как показано ниже.
2
Подключите телевизор.
Для подключения ресивера к телевизору подключите видеокабель к соответствующим гнездам, как показано
ниже.
* На рисунке показана модель VSX-D814, но соединения для модели VSX-D714 аналогичны.
ASSIGNABLE
MONITOR OUT
Y PB PR Y PB PR
DVR/ VCR
T V / SAT
DVD /LD
CONTROL OUT
IN
AM LOOP FM UNBAL 75 Ω
IN
IN
IN
IN
IN
IN
COMPONENT VIDEO
MONITOR OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN- TER
S-VIDEO
OUT
OUT VIDEO
SUB WOOFER
R AUDIO L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD L R
DVR/ VCR
TV / SAT (TV / SAT)
(DVR/VCR)
(DVD /LD)
(CD) DVD /LD
PLAY
CD-R / TAPE / MD
FRONT
PREOUT
ASSIGNABLE DIGITAL IN
REC
1
2
1
2
ø
ANTENNA
(T V / SAT) IN
DVD 5.1CH INPUT
( DVD / LD) IN ¥
PREOUT
A B
FRONT R L R
R R
L R L FRONT CENTER SURROUND R L
L L
SURROUND BACK
S I N G L E
S
P
E
A
K
E
R
S FRONT CENTER
SURROUND BACK
SURROUND
SEE INSTRUCTION MANUAL D V D 5.1CH INPUT
Î 8 7 ¡ ¢ 4 1 STANDBY/ON 0 3
DVD PLAYER
S
IN
OUT
MONITOR
OUT
SUB
WOOFER
PREOUT
VIDEO
DIGITAL OUT
DIGITAL IN
OPT
OPT
COAX
COAX
OPT
(TV / SAT)
(CD-R/TAPE/MD)
(DVD /LD)
(CD)
ASSIGNABLE
1
2
1
2
DIGITAL OUT
VIDEO OUT
VIDEO IN
Этот ресивер*
Оптический кабель
Проигрыватель DVD
Телевизор
Коаксиальный
кабель
Видеокабель
Видеокабель
IN
FRONT
DVD / LD
CD-R REC
/ TAPE / MD
D V D 5.1CH INPUT IN
