Подключение
16
Ru
Работа с другими компонентами Pioneer

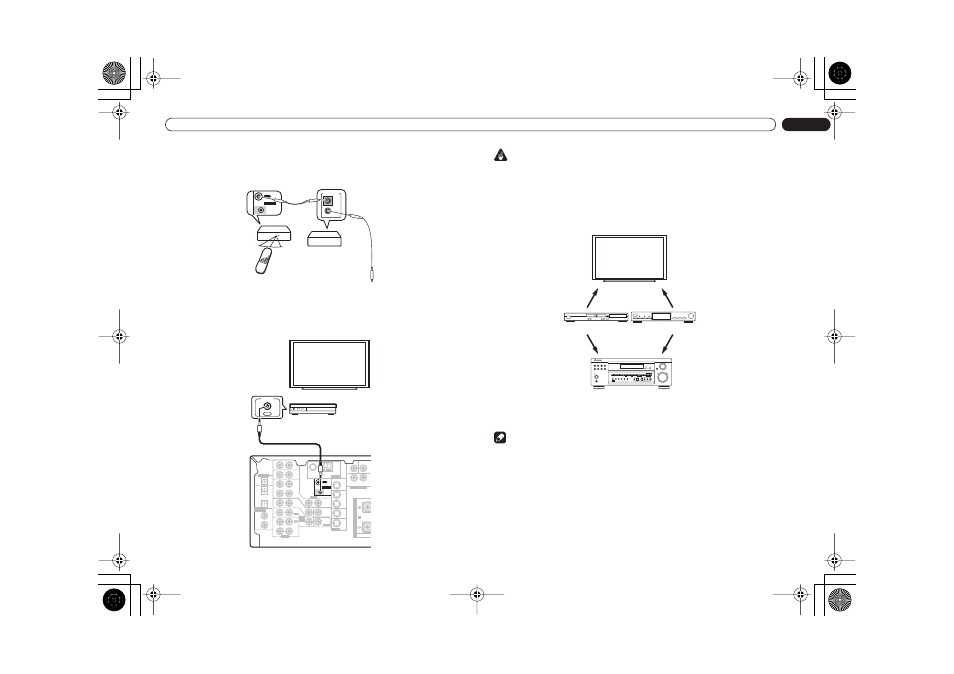

С помощью кабеля управления (поставляется по заказу), можно связать пульты дистанционного управления
других компонентов Pioneer с датчиком дистанционного управления ресивера. Сигналы дистанционного
управления будут приниматься датчиком этого устройства и передаваться на другие устройства через разъем
ресивера
CONTROL OUT.
Использование ресивера с плазменным дисплеем Pioneer
Если имеется плазменный дисплей Pioneer (модели PDP-504HDE и PDP-434HDE), для подключения его к
ресиверу можно использовать кабель SR+ (см. примечание ниже), что открывает доступ к различным удобным
функциям, таким как автоматическое переключение видеовхода плазменного дисплея при смене входного
сигнала.
• Если плазменный дисплей Pioneer подключен с помощью кабеля SR+, то для управления функциями
ресивера следует направить пульт дистанционного управления на датчик плазменного дисплея. В этом
случае, если плазменный дисплей будет отключен, то управлять ресивером с помощью пульта
дистанционного управления будет невозможно.
•
Подключите кабель SR+ с мини-разъемом с 3 кольцами к гнезду CONTROL IN ресиверa и к
гнезду CONTROL OUT плазменного дисплея.
Прежде чем можно будет использовать дополнительные функции SR+, необходимо сделать несколько
настроек на ресивере. Подробные инструкции см. в разделе Использование режима
Использование режима
SR+ с плазменными дисплеями Pioneer на стр. 30.
Для оптимального использования функций SR+ следует подключить компоненты-источники сигнала
(проигрыватель DVD и т.д.) несколько иначе, чем описано в данном разделе. Подключите видеовыходы
каждого компонента непосредственно к плазменному дисплею, а аудиовыходы (аналоговые и/или цифровые)
- к ресиверу.
• Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по
каталогу ADE7095. Для получения дополнительной информации о приобретении кабеля SR+ обратитесь
в службу поддержки Pioneer.
CONTROL
OUT
IN
OUT
IN
CONTROL
Ресивер
Пульт дистанционного
управления
Другие изделия Pioneer
с разъемами CONTROL
Соединить с разъемом
CONTROL другого
совместимого изделия Pioneer
DVR/
VCR
T V /
SAT
DVD
/LD
CONTROL
OUT
IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD
L
R
DVR/
VCR
TV /
SAT
(TV /
SAT)
( D V R / V C R )
(DVD
/LD)
(CD)
DVD
/LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
DIGITAL IN
REC
1
2
1
2
ANTENNA
DVD 5.1CH INPUT
A
R
S
P
E
A
K
E
R
S
D V D
5.1CH
INPUT
OUT
CONTROL
Плазменный дисплей
Pioneer
Ресивер
Внимание
VSX-D714/814
Плазменный дисплей
Pioneer
Спутниковый ресивер
и т.п.
VIDEO
INPUT 1
VIDEO
INPUT 2
TV/SAT
AUDIO IN
DVD
AUDIO IN
Проигрыватель DVD
UP
DOWN
MULTI JOG
MASTER VOLUME
ENTER
STANDBY/ON
PHONES
DVD/LD
TV/SAT
DVR/VCR
VIDEO
CD
CD-R/
TAPE/MD
TUNER
AUX
STATION
STANDARD
SPEAKERS
S-VIDEO
DIGITAL IN
SETUP MIC
VIDEO
L AUDIO R
ADVANCED
SURROUND
STEREO/
DIRECT
SIGNAL
SELECT
MIDNIGHT/
LOUDNESS
SB CH
MODE
TUNING
LISTENING MODE
TONE
QUICK SETUP
TUNER EDIT
CLASS
BAND
MPX
MULTI JOG
PTY
SEARCH
EON
MODE
MCACC
VIDEO INPUT
MULTI JOG
Примечание
