Подключение 12
Ru

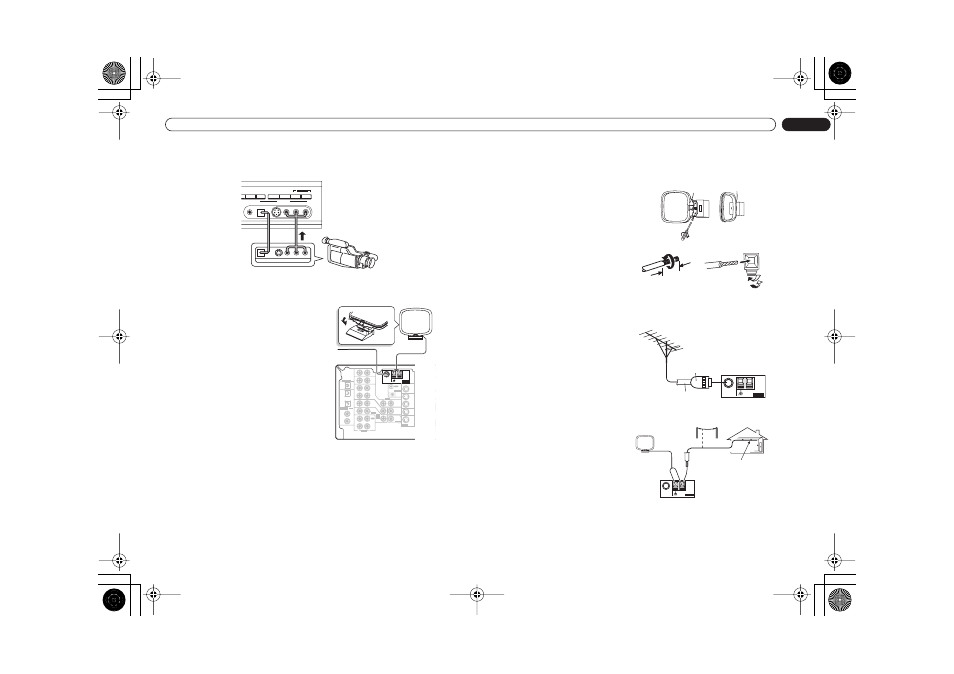

Подключение к видеоразъему на передней панели
Доступ к видеоразъемам на передней панели обеспечивается с помощью кнопки VIDEO. Здесь расположены
стандартные гнезда аудио/видео, а также гнездо S-video (в модели VSX-D814 имеется также оптический вход).
Подключите их таким же образом, как подключаются разъемы на задней панели.
Подключение антенн
Проволочная антенна FM
Подключите проволочную антенну FM и полностью вытяните ее в вертикальном направлении вдоль оконной
рамы или в другом подходящем месте, где обеспечивается хороший прием.
Рамочная антенна АМ
Использование внешних антенн
Методы улучшения качества приема FM
Улучшение качества приема AM
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема
и качества звука подключите внешние антенны (см.
раздел
Использование внешних антенн ниже). Всегда
выключайте ресивер и отключайте его из
электророзетки перед выполнением любых
подключений или переключений.
SPEAKERS
S-VIDEO DIGITAL IN VIDEO L AUDIO R
O/
T SIGNAL
SELECT MIDNIGHT/
LOUDNESS SB CH
MODE TONE QUICK SETUP
SETUP MIC MCACC VIDEO INPUT
MULTI JOG
L V R VIDEO OUTPUT DIGITAL OUT
Видеокамера
(и т.д.)
DVR/ VCR
T V / SAT
DVD /LD
CONTROL
OUT
IN
AM LOOP FM UNBAL 75 Ω
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R AUDIO L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD L R
DVR/ VCR
TV / SAT (TV / SAT)
( D V R / V C R )
(DVD /LD)
(CD)
DVD /LD
PLAY
CD-R / TAPE / MD
FRONT
PREOUT
ASSIGNABLE DIGITAL IN
REC
1
2
1
2
ANTENNA
DVD 5.1CH INPUT
A
F R S
P
E
A
K
E
R
S
D V D 5.1CH INPUT
Рамочная
антенна AМ
Проволочная
антенна FM
Соберите антенну и подключите ее к ресиверу
Закрепите антенну (если необходимо) и расположите
ее в направлении, обеспечивающем наилучший прием.
Разъемы антенны с фиксаторами
Скрутите оголенные жилы провода и вставьте их в
отверстие, а затем зажмите фиксатором.
Подсоедините внешнюю антенну FM диапазона.
Подсоедините провод в виниловой изоляции длиной
5–6 м к гнезду AM антенны, не отсоединяя
прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее
горизонтально на улице.
10 мм
AM LOOP FM UNBAL 75 Ω ANTENNA
Одноконтактный
разьем PAL
75 Ω коаксиальный кабель
AM LOOP FM UNBAL 75 Ω ANTENNA
Наружная
антенна
Внутренняя антенна
(провод с виниловой
изоляцией)
5–6 м
