Подсоединение громкоговорителей (VSX-D714)

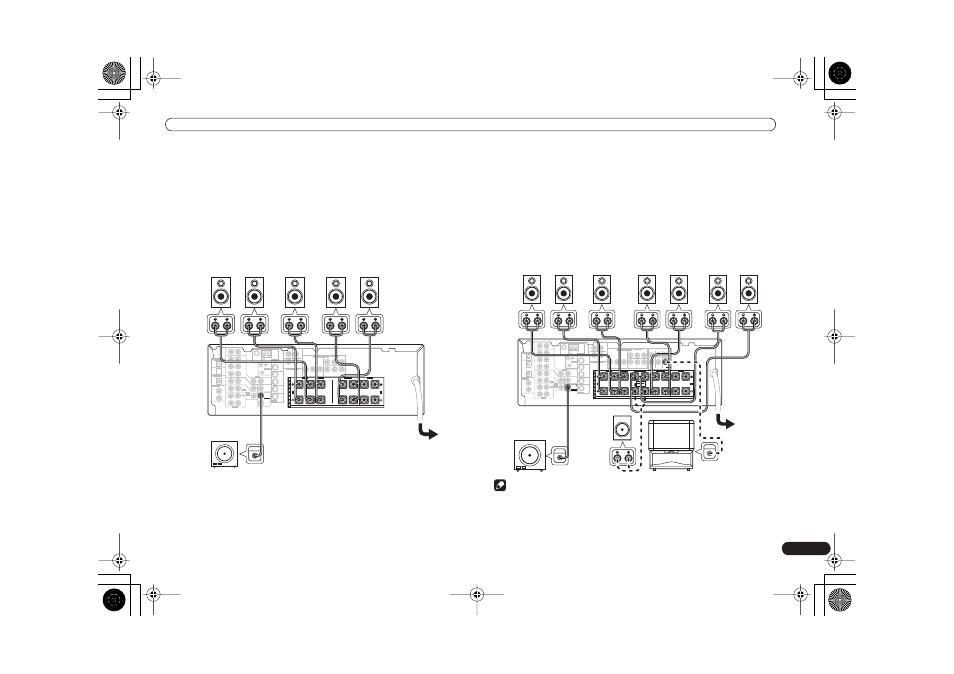

Ниже показана полная схема установки шести громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого конкретного помещения план установки может быть другим. Подключите
имеющиеся громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме - передние громкоговорители), но рекомендуется подключать
не менее трех громкоговорителей, а для достижения наивысшего качества звучания лучше использовать
полную схему. Если низкочастотный громкоговоритель не используется, выберите для параметра настройки
громкоговорителей значение “большой” (см. раздел
Настройка громкоговорителей на стр. 25).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель - к левому.
Также убедитесь, что положительный и отрицательный (
+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6 до 16
Ω
(если предполагается использование громкоговорителей с сопротивлением
менее 8
Ω
, см. раздел
Изменение сопротивления громкоговорителей на стр. 41).
Подключайте устройство к электросети только после подключения всех разъемов.
Подсоединение громкоговорителей (VSX-D814)
Ниже показана полная схема установки восьми громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого конкретного помещения план установки может быть другим. Подключите
имеющиеся громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме - передние громкоговорители), но рекомендуется подключать
не менее трех громкоговорителей, а для получения объемного звучания лучше использовать полную схему.
Если низкочастотный громкоговоритель не используется, выберите для параметра настройки
громкоговорителей значение “большой” (см. раздел
Настройка громкоговорителей на стр. 25).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель - к левому.
Также убедитесь, что положительный и отрицательный (
+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6 до 16
Ω
(если предполагается использование громкоговорителей с сопротивлением
менее 8
Ω
, см. раздел
Изменение сопротивления громкоговорителей на стр. 41).
Подключайте устройство к электросети только после подключения всех разъемов.
• Если в качестве центрального громкоговорителя (
C) используется громкоговоритель телевизора,
подключите разъем устройства
CENTER PREOUT к аудиовходу телевизора. В этом случае в показанном
на схеме центральном громкоговорителе нет необходимости.
• Если используется только один задний громкоговоритель объемного звучания, подключите его
положительный провод к контакту (
+) правого канала, а отрицательный провод - к контакту (–) левого
канала (см. рисунок на стр. 6).
