Подключение
14
Ru
• Если в разделе
Настройка задних громкоговорителей объемного звучания на стр. 26 выбран
низкочастотный громкоговоритель (
SB SW), можно подключить этот громкоговоритель к контактам
разъемов, предназначенных для задних громкоговорителей объемного звучания. Подключите
положительный провод к контакту (
+) правого канала, а отрицательный провод - к контакту (–) левого
канала (см. рисунок на стр. 6).
Контакты громкоговорителей
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта громкоговорителя и вставьте оголенный провод.
Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в контакт
громкоговорителя до конца. В случае контакта оголенного провода громкоговорителя с задней панелью при
включении питания, питание может отключиться в качестве меры предосторожности. Для подключения
громкоговорителей к ресиверу используйте провод хорошего качества.
3
Зажмите контакт.
Акустические системы A и B
Ресивер оснащен двумя акустическими системами: A и B. A - основная система, которая может работать с
полным набором громкоговорителей. Если включить обе системы - A и B - звук будет исходить только из
передних громкоговорителей и низкочастотного громкоговорителя (если он подключен). Центральный,
боковые и задние громкоговорители объемного звучания не будут работать, но сигналы от многоканальных
источников будут смешиваться в работающих громкоговорителях, так что ни один компонент сигнала не будет
потерян для слушателя. Аналогично, если выбрать систему B, звук будет слышен только из передних
громкоговорителей, подключенных к системе B, и сигналы от многоканальных источников будут смешиваться
в этих двух громкоговорителях.
•
Для выбора акустической системы (A, B или обеих) нажмите кнопку SPEAKERS
(ГРОМКОГОВОРИТЕЛИ) на передней панели.
Советы по расположению громкоговорителей
Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение. Одни
предназначены для напольного размещения, наилучшее звучание других достигается их расположением на
стойках. Некоторые следует располагать у стен, другие - на расстоянии от них. Приведенные здесь
рекомендации предназначены для получения наилучшего качества звучания громкоговорителей, однако, для
максимального использования возможностей громкоговорителей следует выполнять указания по
расположению, приведенные их изготовителем.
• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких как изменение
цвета изображения при включении телевизора. Если громкоговорителей магнитозащищенного типа нет
и на экране телевизора заметно искажение цветов, отодвиньте громкоговорители от телевизора.
• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук центрального
канала исходил от экрана телевизора.
• По возможности, располагайте громкоговорители объемного звучания немного выше уровня ушей.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем передние и
центральные. В противном случае может произойти ослабление эффекта объемного звучания.
• Для получения наилучшего качества объемного звучания установите громкоговорители, как показано
ниже. Для предотвращения несчастных случаев и улучшения качества звучания выполняйте надежную
установку всех громкоговорителей.
• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите его с
помощью специального материала или любым другим подходящим способом, чтобы избежать травмы
или повреждений в результате падения громкоговорителя с телевизора, вызванного внешними
сотрясениями, например землетрясением.
• Проверьте, чтобы оголенные провода от громкоговорителей не касались задней панели - это может
вызвать автоматическое выключение ресивера.

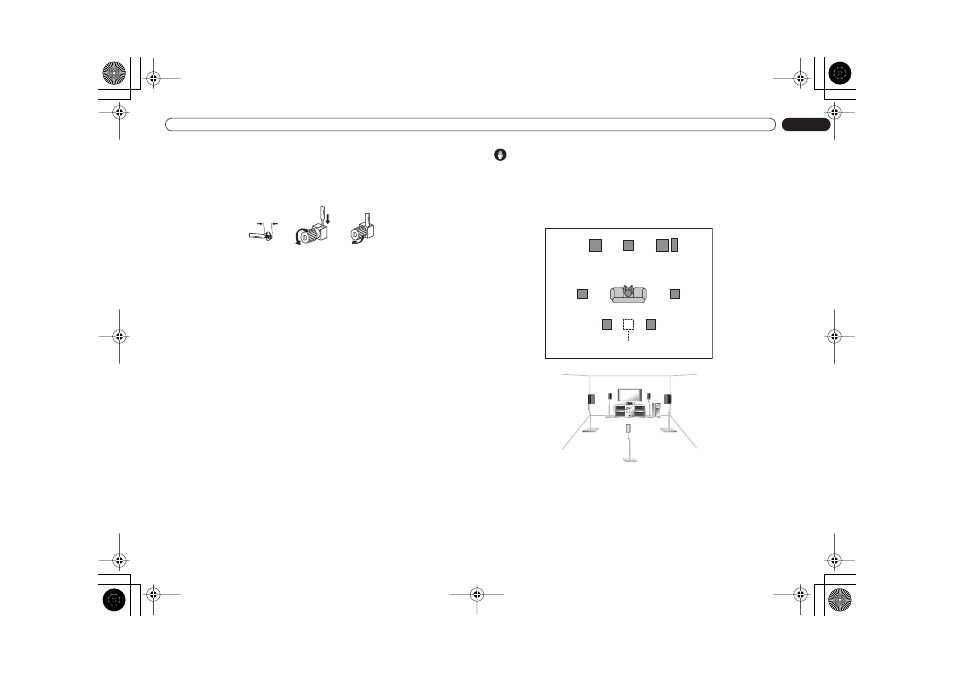

Установка громкоговорителей: вид сверху
Установка громкоговорителей, 6.1-канальная схема: объемный вид
1
2
3
10 мм
Предупреждение
Передний левый
Передний правый
Центральный
Низкочастотный
громкоговоритель
Левый объемного
звучания
Правый объемного
звучания
Положение для прослушивания
Одиночный задний громкоговоритель
объемного звучания
Левый задний
громкоговоритель
объемного звучания
Правый задний
громкоговоритель
объемного звучания
