Подключение
02
45
Ru
Подключение внешнего декодера (2)

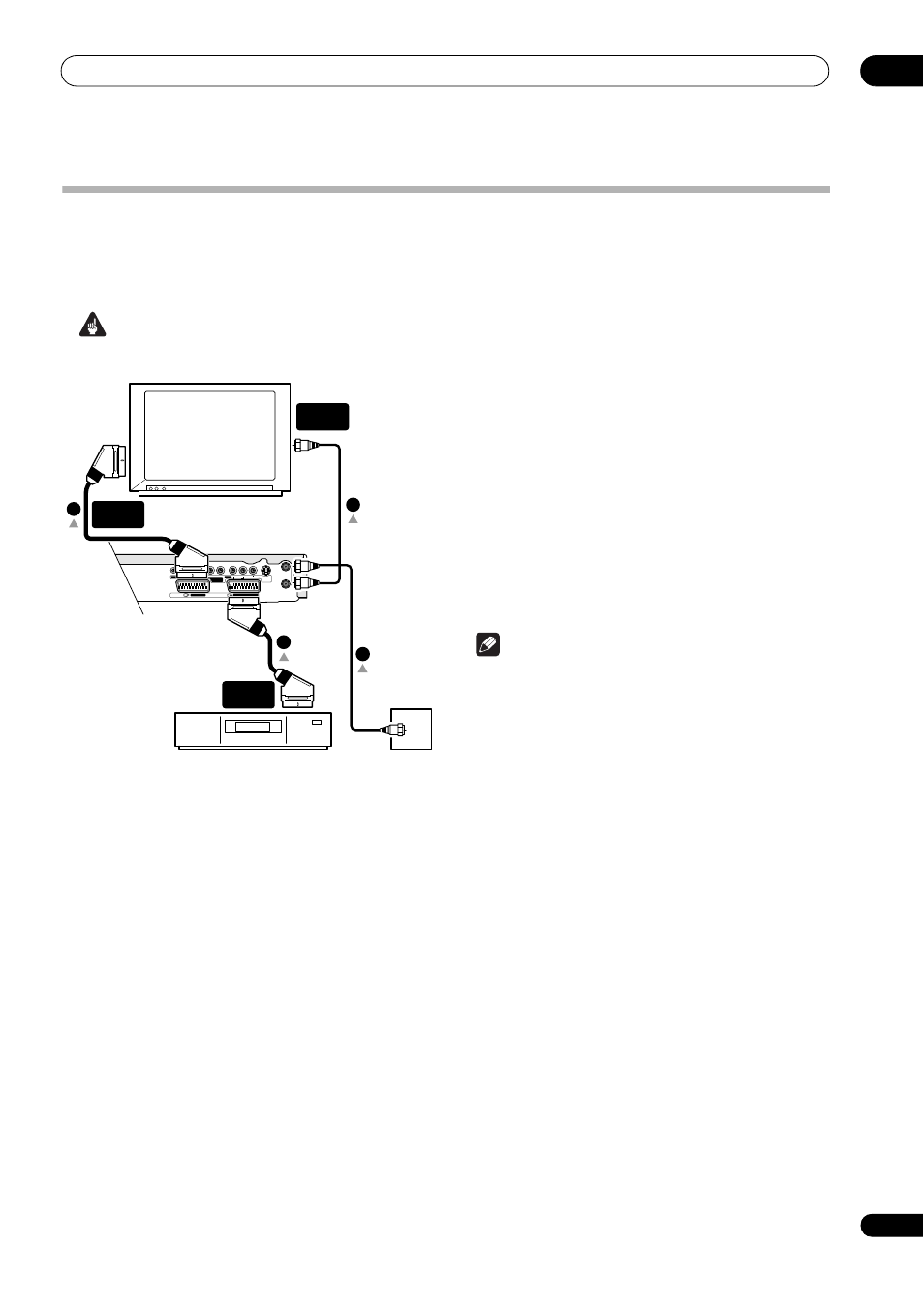

При наличии только декодера подсоедините его к рекордеру и телевизору, как показано ниже.
Установка, описанная на этой странице, позволяет выполнять следующее:
• Запись каналов, транслируемых с кодированием, принимаемых с помощью встроенного телевизионного тюнера
рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому компоненту через видеомагнитофон, спутниковый ресивер или приемник
кабельного телевидения. Всегда подсоединяйте каждый компонент непосредственно к телевизору или ресиверу AV.
1
Подключите кабель телевизионной антенны, как
показано на схеме.
Это позволит смотреть и записывать телевизионные
каналы.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1•RGB-TV к
разъему SCART AV телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2 (INPUT 1/
DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV
приемника кабельного/спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с колебаниями изображения.
Примечание
• Для использования этой установки необходимо
выполнить описанные ниже настройки в меню Initial
Setup (Начальная настройка).
– В меню Initial Setup (Начальная настройка)
установите для параметра AV2/L1 In (Вход AV2/L1)
значение Decoder (Декодер) (см. раздел AV2/L1 In
(Вход AV2/L1) на стр. 82).
– На экране Manual CH Setting (Установка каналов
вручную) установите для параметра Decoder каналов,
транслируемых с кодированием, значение On (Вкл.)
(см. раздел Manual CH Setup (Ручная настройка
каналов) на стр. 78).
).
/54
2
9
0
"
0
2
,
!5$)/
6)$%/
3 6)$%/
/54054
$)')4!,
#/.42/,
#/-0/.%.4
6)$%/
!6
2'"
!6
!.4%..!
Ⱦɟɤɨɞɟɪ
ɇɚɫɬɟɧɧɚɹɪɨɡɟɬɤɚ
ɞɥɹɩɨɞɤɥɸɱɟɧɢɹɚɧɬɟɧɧɵ
ɤɚɛɟɥɶɧɨɝɨɬɟɥɟɜɢɞɟɧɢɹ
Ɍɟɥɟɜɢɡɨɪ
ȼɏɈȾ
$ɇɌȿɇɇɕ
ɊȺɁɔȿɆ
6&$57$9
ɊȺɁɔȿɆ
6&$57$9
