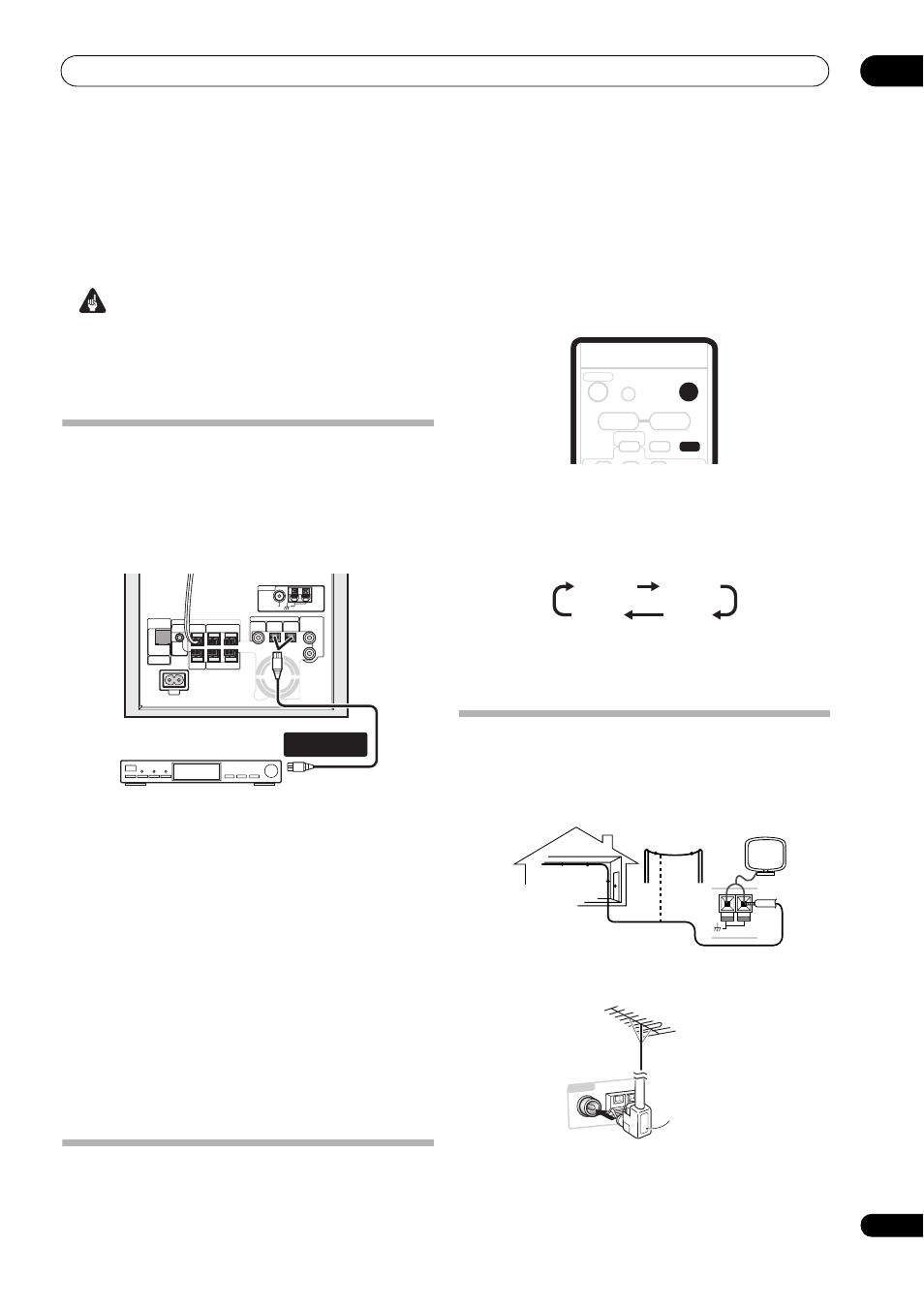

Другие подключения
06
29
Ru
Глава 6
Другие подключения
Внимание
• При подключении данной системы или изменении
подключения убедитесь в том, что питание отключено,
а кабель питания отсоединен от электророзетки.
После завершения подключения подсоедините кабель
питания к электророзетке.
Подключение дополнительной
аппаратуры
Данная система имеет оптические цифровые входы.
Воспользуйтесь ими для подключения дополнительной
аппаратуры, например, устройства записи мини-дисков или
дисков CD.
•
Подсоедините разъем DVD/DVR2 (OPTICAL) (DVD/
DVR2 – ОПТИЧЕСКИЙ) или DIGITAL (OPTICAL)
(ЦИФРОВОЙ – ОПТИЧЕСКИЙ) на задней панели к
оптическому цифровому выходу внешнего компонента
для воспроизведения.
К этой аппаратуре относятся такие устройства, как
проигрыватель мини-дисков, цифровая спутниковая или
игровая система.
Подключение аналогового аудиокомпонента
Для подключения аналогового аудиокомпонента,
например, устройства воспроизведения магнитной записи,
можно использовать входной разъем ANALOG
(АНАЛОГОВЫЙ). Более подробную информацию о таком
подключении см. в разделе Использование данной системы
для воспроизведения звука телевизора на стр. 12 (здесь
описывается подключение к выходу аудиосигнала
телевизора, но таким же образом можно подключать любой
аналоговый аудиокомпонент).
Прослушивание внешнего аудиоисточника
К данной системе можно подключить как аналоговые, так и
цифровые внешние аудиоисточники. Цифровые
аудиоисточники включают цифровые спутниковые
ресиверы, рекордеры CD и др. аналоговые источники,
включая используемый ТВ. См. также раздел Подключение
дополнительной аппаратуры выше.
1
Если система еще не включена, нажмите кнопку
RECEIVER (РЕСИВЕР) для ее включения.
Убедитесь также, что внешний источник (телевизор,
спутниковый ресивер и т.д.) включен.
2
При помощи кнопки AUDIO INPUT (АУДИОВХОД)
выберите источник входного аудиосигнала.
3
При необходимости начните воспроизведение
внешнего источника.
Подключение внешних антенн
В качестве внешней антенны AM используйте 5 - 6
метровый кабель с виниловой изоляцией, который
устанавливается внутри помещения или снаружи. Не
отсоединяйте рамочную антенну.
Для подключения внешней антенны FM используйте
разъем PAL.
3934%-
#/..%#4/2
30%!+%23
$6$$62
/04)#!,
35"
!#
#%.4%2
3522/5.$
$6$$62
#/!8)!,
$)')4!,
!5$)/
!.4%..!
&-
5."!,
!-
,//0
!.!,/'
$)')4!,
/04)#!,
2
,
2
,
&2/.4
2
,
#/.42/,
/54
53%
$)30,!9
&'ɪɟɤɨɪɞɟɪɢɬɞ
38 37
ɐɂɎɊɈȼɈɃȼɕɏɈȾ
ɈɉɌɂɑȿɋɄɂɃ
VOLUME
+
–
MUTE
RECORDER
RECEIVER
DVD
FM/AM
AUDIO INPUT
'9''95
$1$/2*
ȺɇȺɅɈȽɈȼɕɃ
',*,7$/
ɐɂɎɊɈȼɈɃ
'9''95
ɇɚɪɭɠɧɚɹɚɧɬɟɧɧɚ
±ɦ
ȼɧɭɬɪɟɧɧɹɹɚɧɬɟɧɧɚ
ɩɪɨɜɨɞɫ
ɜɢɧɢɥɨɜɨɣɢɡɨɥɹɰɢɟɣ
!-
,//0
/
Ɋɚɡɴɟɦ3$/
