Подключение
02
41
Ru

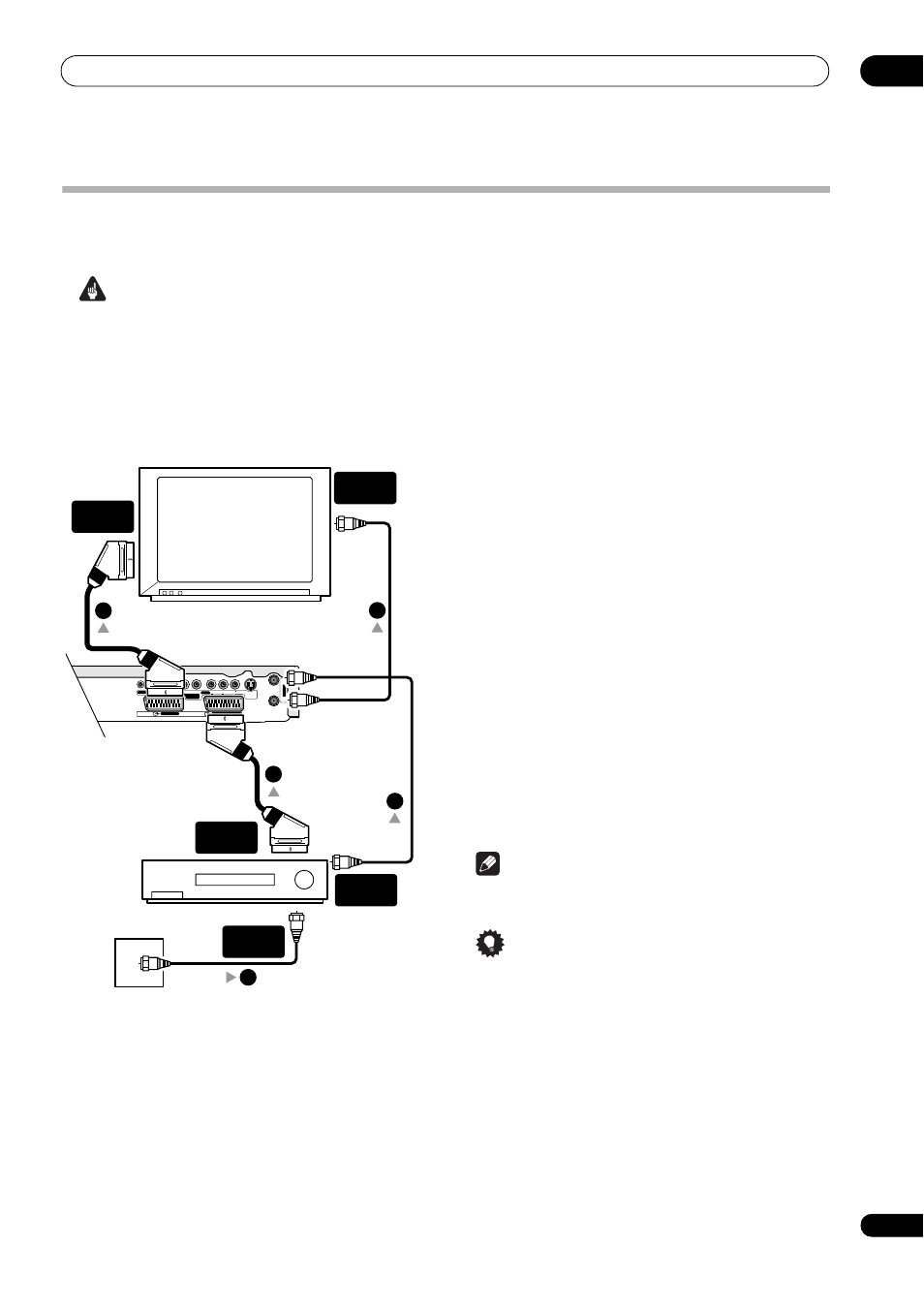

Легкость подключения
Описанная ниже процедура установки является базовой и позволяет смотреть и записывать телевизионные программы, а
также воспроизводить диски. Описание других типов подключений начинается на следующей странице.
Внимание
• Эти подключения выполняются с помощью кабелей SCART (не входят в комплект). Если телевизор (или
видеомагнитофон) не оснащен разъемом SCART, то соединение можно выполнить с помощью кабеля аудио/видео
(описание на следующей странице).
• При помощи разъема аудио/видео AV1•RGB-TV может выводиться стандартное (композитное) видео, S-Video или RGB,
а также стереофоническое аналоговое аудио. Разъем AV2 (INPUT 1/DECODER) (ВХОД 1/ДЕКОДЕР) принимает сигналы
стандартного видео или S-Video, а также стереофонического аналогового аудио. Сведения об установке сигналов см. в
разделах AV1 Out (Выход AV1) и AV2/L1 In (Вход AV2/L1) на стр. 82.
• Перед выполнением или изменением схем подсоединения убедитесь, что все компоненты выключены и отключены от
электророзетки.
1
Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец – ко входу для антенны на
видеомагнитофоне.
• При подключении антенны напрямую к телевизору (без
использования видеомагнитофона) подсоедините
антенну к гнезду ANTENNA IN (ВХОД АНТЕННЫ)
рекордера и пропустите следующий шаг.
2
Используйте кабель телевизионной антенны (один
кабель входит в комплект поставки) для подсоединения
выхода антенны видеомагнитофона к гнезду ANTENNA
IN рекордера.
3
Используйте другой кабель телевизионной антенны
для подсоединения гнезда ANTENNA OUT (ВЫХОД
АНТЕННЫ) рекордера к входу антенны на телевизоре.
4
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1•RGB-TV
рекордера к разъему SCART AV телевизора.
5
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2 (INPUT 1/
DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV
видеомагнитофона.
Примечание
• Если требуется выполнить другие типы подключений
аудио/видео, см. описание на следующей странице.
Совет
• Этот рекордер имеет функцию “сквозного канала”,
которая позволяет записывать телевизионную
программу со встроенного телевизионного тюнера
рекордера во время просмотра видеозаписи на
видеомагнитофоне. (для использования этой функции в
режиме ожидания рекордера для параметра Power Save
(Энергосбережение) должно быть установлено
значение Off (Выкл.) - см. раздел Power Save
(Энергосбережение) на стр. 81.)
Ɍɟɥɟɜɢɡɨɪ
ȼɢɞɟɨɦɚɝɧɢɬɨɮɨɧ
ɇɚɫɬɟɧɧɚɹɪɨɡɟɬɤɚ
ɞɥɹɩɨɞɤɥɸɱɟɧɢɹɚɧɬɟɧɧɵ
ɤɚɛɟɥɶɧɨɝɨɬɟɥɟɜɢɞɟɧɢɹ
).
/54
2
9
0
"
0
2
,
!5$)/
6)$%/
3 6)$%/
/54054
$)')4!,
#/.42/,
#/-0/.%.4
6)$%/
!6
2'"
!6
!.4%..!
ȼɕɏɈȾ
$ɇɌȿɇɇɕ
ȼɏɈȾ
$ɇɌȿɇɇɕ
ȼɏɈȾ
$ɇɌȿɇɇɕ
ɊȺɁɔȿɆ
6&$57$9
ɊȺɁɔȿɆ
6&$57$9
