Подключение
02
39
Ru
Глава 2
Подключение

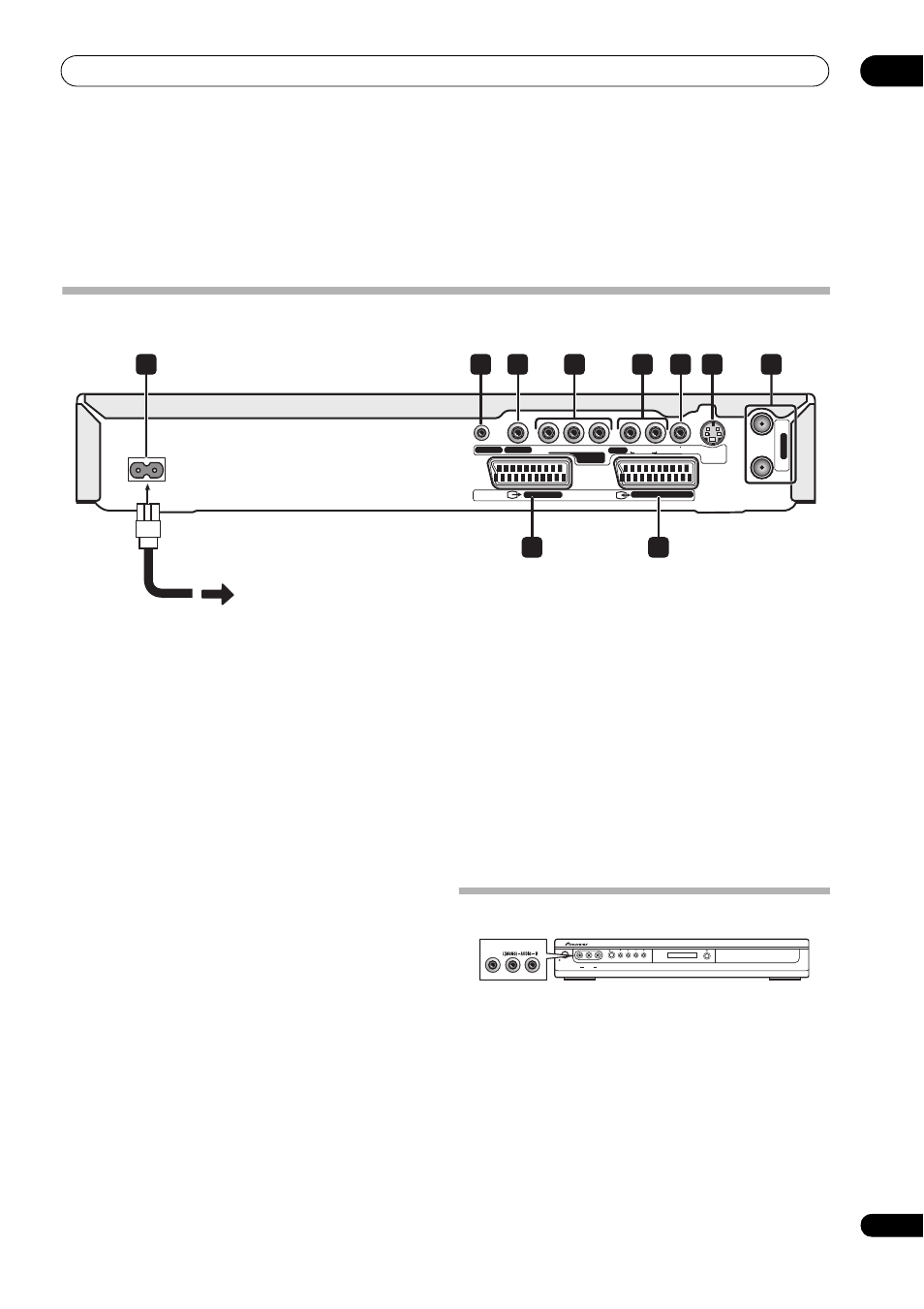

Разъемы на задней панели
1
AC IN (Разъем питания переменного тока)
Подключайте к электророзетке только с помощью
прилагаемого кабеля питания.
2
CONTROL IN (ВХОД УПРАВЛЕНИЯ)
Подсоедините к разъему CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ) низкочастотного громкоговорителя-
ресивера.
3
COAXIAL DIGITAL OUT (КОАКСИАЛЬНЫЙ
ЦИФРОВОЙ ВЫХОД)
Подсоедините к коаксиальному разъему DVD/DVR1 на
низкочастотном громкоговорителе-ресивере.
4
COMPONENT VIDEO OUT (ВЫХОД КОМПОНЕНТНОГО
ВИДЕО)
Выход высококачественного видео для подключения к
телевизору или монитору с компонентным видеовходом.
5
Аналоговый аудиовыход (AUDIO OUTPUT)
Стереофонический аналоговый выход для подключения
телевизора или аудио/видеоресивера.
6
Выход композитного видео (VIDEO OUTPUT)
Стандартный видеовыход для подключения телевизора или
аудио/видеоресивера.
7
Выход S-Video (S-VIDEO OUTPUT)
Видеовыход S-Video для подключения телевизора или
аудио/видеоресивера.
8
ANTENNA IN/OUT (ВХОД АНТЕННЫ/ВЫХОД)
Подсоедините телевизионную антенну к гнезду ANTENNA
IN. Сигнал передается через гнездо ANTENNA OUT, которое
соединено с телевизором.
9
Разъем аудио/видео AV2 (INPUT 1/DECODER)
Входной/выходной разъем аудио/видео типа SCART для
подсоединения к видеомагнитофону или другому
оборудованию с разъемом SCART. Этот вход принимает
сигналы видео и S-Video. Сведения по установке входа см.
в разделе AV2/L1 In (Вход AV2/L1) на стр. 82.
10 Разъем аудио/видео AV1•RGB-TV (ТВ)
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому оборудованию с
разъемом SCART AV. В качестве видеовыхода можно
выбрать видеосигнал, сигнал S-video или RGB. Сведения по
установке входа см. в разделе AV1 Out (Выход AV1) на
стр. 82.
Разъемы на передней панели
С левой стороны на передней панели расположен второй
вход аудио/видео, состоящий из разъема стандартного
(композитного) видео и разъемов стереофонического
аналогового аудио.
AC IN
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
CONTROL IN
COMPONENT
VIDEO OUT
AV 1
.
RGB - TV
AV 2 (INPUT 1 DECODER)
ANTENNA
1
3
2
4
5
6
7
8
9
10
STANDBY/ON
REC
VIDEO
INPUT 2
L(MONO) AUDIO R
VIDEO
