Подключение
10
Ru
1
Подключите DVD-рекордер к низкочастотному
громкоговорителю-ресиверу.
a. Вставьте кабель управления в разъем управления,
расположенный на задней панели низкочастотного
громкоговорителя-ресивера.
Вставьте другой конец кабеля управления в разъем
управления, расположенный на задней панели DVD-
рекордера.
b. Вставьте коаксиальный кабель в разъем DIGITAL
AUDIO INPUT (ЦИФРОВОЙ АУДИОВХОД) (DVD/DVR 1),
расположенный на задней панели низкочастотного
громкоговорителя-ресивера.
Вставьте другой конец кабеля управления в разъем
COAXIAL DIGITAL OUT (КОАКСИАЛЬНЫЙ
ЦИФРОВОЙ ВЫХОД), расположенный на задней
панели DVD-рекордера.
2
Подключите блок диспля к низкочастотному
громкоговорителю-ресиверу.
• Вставьте L-образный конец кабеля дисплея в разъем,
расположенный на задней панели блока дисплея.
Вставьте другой конец кабеля дисплея в разъем
SYSTEM CONNECTOR (РАЗЪЕМ СИСТЕМЫ),
расположенный на задней панели низкочастотного
громкоговорителя-ресивера.
3

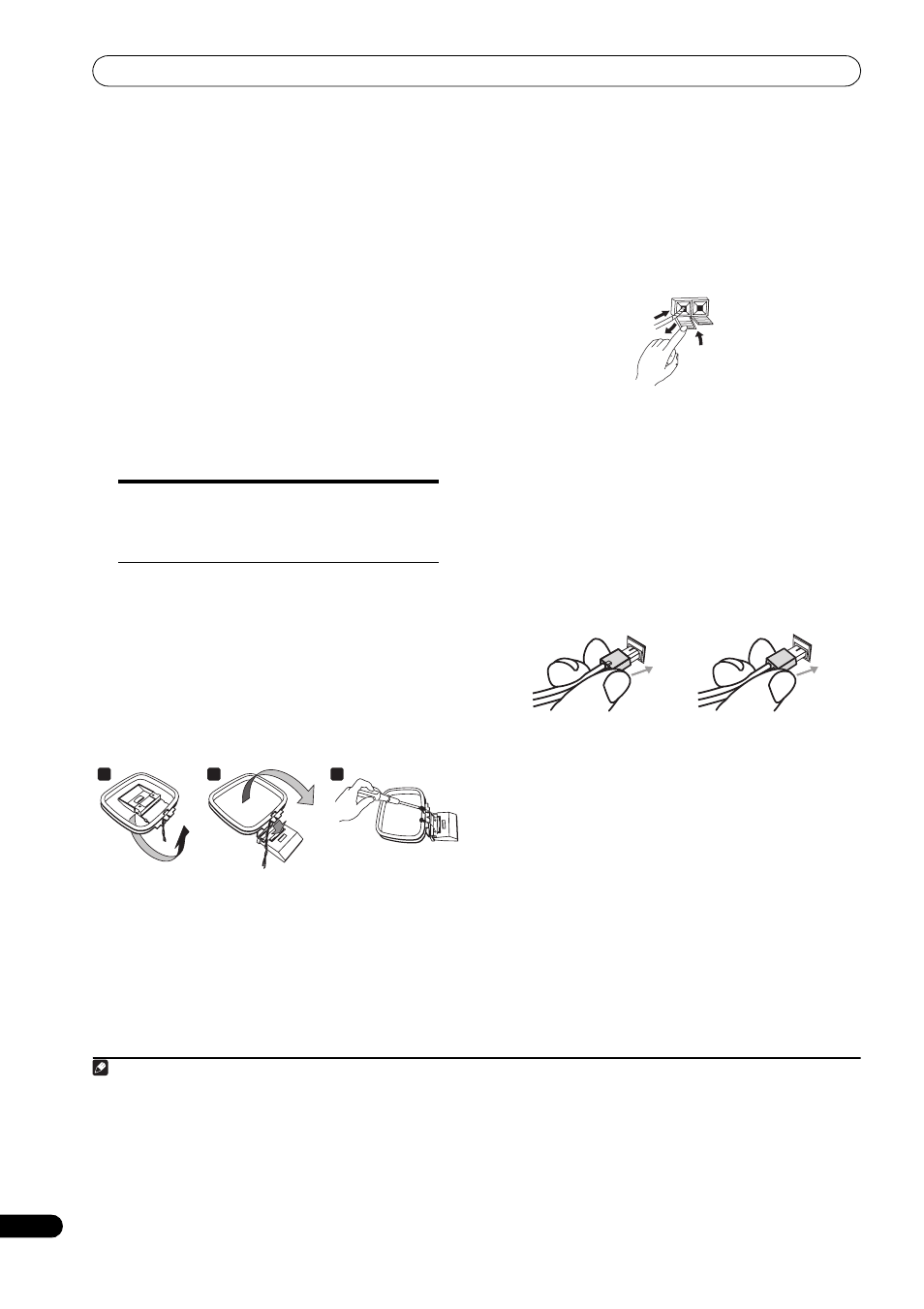

Соберите рамочную антенну AM.
a. Отогните стойку в направлении, указанном стрелкой.
b. Прикрепите рамку к стойке.
c. Ели вы хотите закрепить ее на стене или другой
поверхности, выполните операцию b, предварительно
закрепив стойку при помощи винтов.
Перед креплением стойки при помощи винтов
рекомендуется проверить устойчивость приема.
4
Подключите антенны AM и FM
1
.
a. Подключите один провод рамочной антенны AM к
каждому контакту антенны AM
2
.
Для открытия контактов нажмите на защитный выступ;
вставьте провод и верните защитный выступ в исходное
положение, чтобы зафиксировать контакт.
b. Наденьте вилку антенны FM
3
на центральный контакт
гнезда антенны FM.
5
Подключите каждый громкоговоритель.
• Вставьте штекеры громкоговорителей с цветной
маркировкой в порты с такой же цветной маркировкой
на задней панели низкочастотного громкоговорителя-
ресивера. Убедитесь в том, что контакт вставлен в
разъем полностью.
Небольшой выступ на конце провода разъема
громкоговорителя должен быть направлен вверх или
вниз в зависимости от того, в верхние или нижние
разъемы он вставляется. Пожалуйста, убедитесь в
правильности подключения.
6
Подключите кабель низкочастотного
громкоговорителя.
• В нижней части низкочастотного громкоговорителя
слева от центра должен быть виден кабель для
подключения низкочастотного громкоговорителя.
Вставьте его в разъем SUBWOOFER SPEAKER
(НИЗКОЧАСТОТНЫЙ ГРОМКОГОВОРИТЕЛЬ).
Учтите, что до подключения кабеля
управления использование пульта
дистанционного управления с DVD-
рекордером будет невозможно.
a
b
c
Примечание
1 • Размещайте кабели антенны как можно дальше от других кабелей, низкочастотного громкоговорителя-ресивера и DVD-рекордера.
• Если прием при использовании прилагаемой антенны слабый, обратитесь к разделу Улучшение качества приема в диапазоне FM и Улучшение звучания
в диапазоне AM на стр. 25 или Подключение внешних антенн на стр. 29.
2 • Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом с компьютером, телевизором и другими
электроприборами.
• Сигнальный кабель заземления () предназначен для снижения уровня помех при подключении антенны. Данный кабель заземления не обеспечивает
электробезопасности.
• Если радиоприем слабый, его можно улучшить путем переподключения каждого кабеля антенны к противоположному разъему.
• Для достижения наилучшего приема не раскручивайте кабелей рамочной антенны АМ и не накручивайте их на рамочную антенну.
3 Для обеспечения оптимального приема, убедитесь в том, что антенна FM полностью вытянута и не спутана или свисает.
2
1
ȼɟɪɯɧɢɣɪɚɡɴɟɦ
ɇɢɠɧɢɣɪɚɡɴɟɦ
