Страница 23: Подключение других аудио-/ видеоисточников, Подключение
Подключение
02
23
Ru
Подключение других аудио-/
видеоисточников

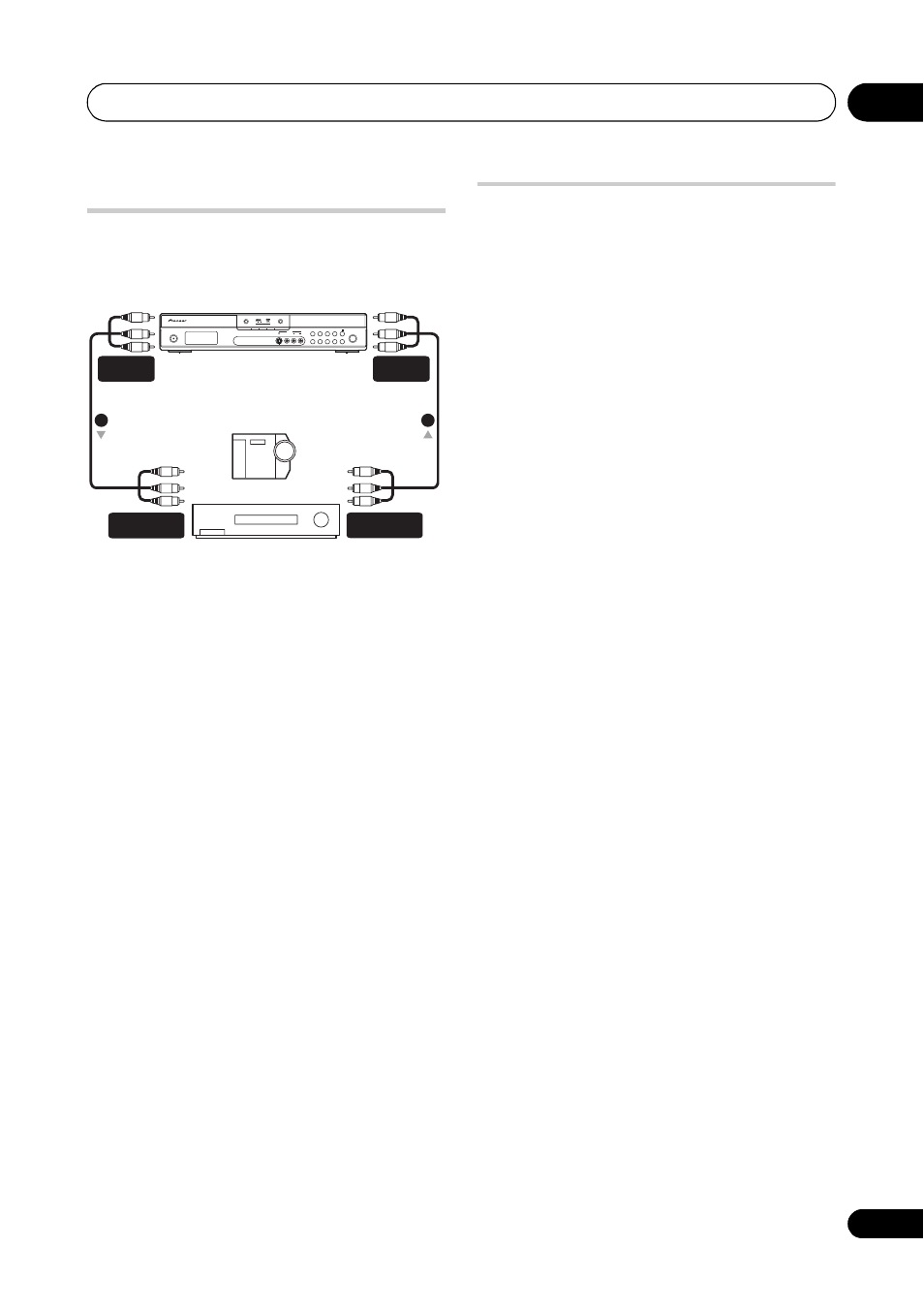

Подключение видеомагнитофона
или аналоговой видеокамеры
1
Подключите аудио/видеовходы
используемого видеомагнитофона или
видеокамеры к выходам этого рекордера.
Это позволит записывать материал с
рекордера на видеомагнитофон или
видеокамеру.
• Для подключения видео используйте
стандартные видеокабели или кабели S-
Video.
• Кроме этого, можно использовать разъем
AV2(INPUT 1/DECODER) (ВХОД 1/
ДЕКОДЕР) SCART для подсоединения
входа и выхода аудио/видео с помощью
только одного кабеля SCART.
2
Подключите аудио/видеовыходы
используемого видеомагнитофона или
видеокамеры ко входам этого рекордера.
Это позволит записывать материал
видеокассет с видеомагнитофона или
видеокамеры.
• Для подключения видео используйте
стандартные видеокабели или кабели S-
Video.
• Разъемы на передней панели
обеспечивают удобство подключения
входа видеокамеры.
Подключение
После проверки всех соединений
подключите рекордер к сети.
•
Для подключения этого рекордера к
розетке электропитания используйте
прилагаемый кабель питания.
HDD/DVD
$ OPEN/CLOSE
' REC
1 STANDBY/ON
ONE TOUCH
COPY
CH
1 STANDBY/ON
' REC
#
+
–
A.TV/D.TV
HELP
INPUT
SELECT
PAUSE
LIVE TV
PLTV
DivX
D.TV
A.TV
S-VIDEO
VIDEO
L(MONO)
R
AUDIO
INPUT 2
Аналоговая
видеокамера
Видеомагнитофон
(Задняя панель)
(Передняя панель)
AUDIO/VIDEO
OUTPUT
AUDIO/VIDEO
INPUT
1
2
ВХОД
АУДИО/ВИДЕО
ВЫХОД
АУДИО/ВИДЕО
