Разъемы AV (назначение 21-контактного
разъема)

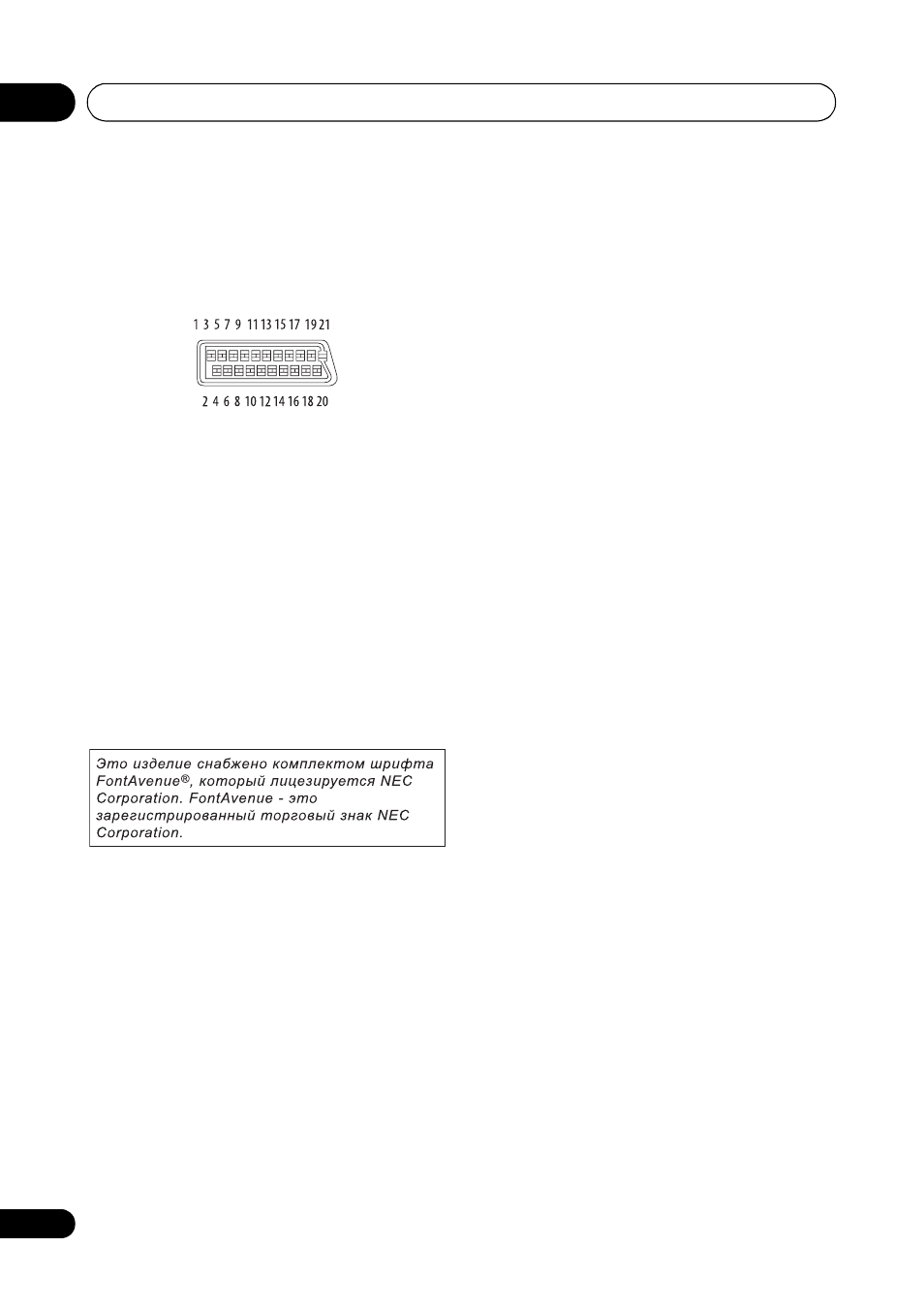

Входной/выходной разъем AV21-контактный
разъем
Этот разъем обеспечивает передачу видео- и
аудиосигналов при подключении к
совместимому цветному телевизору или
монитору.
Номер контакта
. . . . . AV1(RGB)-TV / AV2(INPUT 1/DCODER)
1. . . . . . . . . Аудиовыход 2/П / Аудиовыход 2/П
2. . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/П
11 . . . . . . . . . . . . . . . . . . . . . . Выход G / Вход G
3. . . . . . . . . Аудиовыход 1/Л / Аудиовыход 1/Л
6. . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 1/Л
15 . . . . . . . . . . . Выход R или C / Вход R или C
4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Земля
17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Земля
7 . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19. . . . . Видеовыход или Выход Y/Видеовыход
20. . . . . . . . . . . . . . . . – / Видеовход или Вход Y
8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Состояние
21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Земля
