Использование других типов
выхода аудио/видео
Если для подключения телевизора к
рекордеру нельзя использовать разъем
SCART, можно воспользоваться
стандартными гнездами аудио/видеовыхода,
а также выходами S-Video и компонентного
видео.

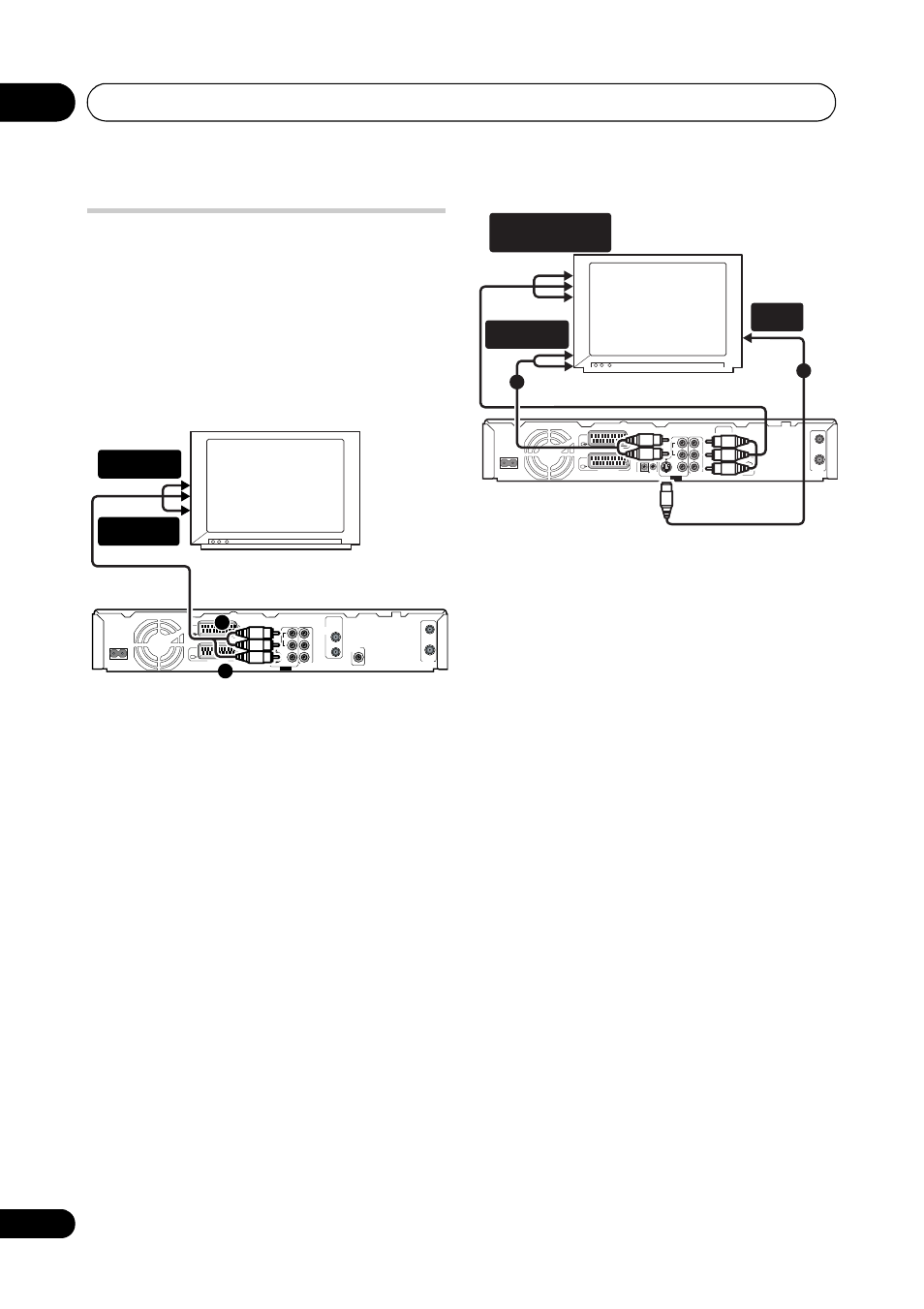

Использование прилагаемого
кабеля аудио/видео
1
Подключите гнездо VIDEO OUTPUT
(
ВИДЕОВЫХОД) к видеовходу телевизора.
Используйте желтый разъем прилагаемого
кабеля аудио/видео для подключения видео.
2
Подключите гнезда AUDIO OUTPUT к
соответствующим аудиовходам
телевизора.
Используйте красный и белый разъемы
прилагаемого кабеля аудио/видео для
подключения аудио. Для получения
надлежащего стереозвука убедитесь, что
левый и правый выходы подключены к
соответствующим входам.
Использование выхода S-Video или
компонентного видео
1
Подключите выход S-Video или
компонентного видео к
соответствующему входу телевизора.
Для подключения S-Video соедините
кабелем S-Video (не прилагается) гнездо S-
VIDEO OUTPUT со входом S-Video в
телевизоре.
Для подключения компонентного видео
соедините кабелем компонентного видео (не
прилагается) гнезда COMPONENT VIDEO
OUT (
ВЫХОД КОМПОНЕНТНОГО ВИДЕО)
со входом компонентного видео в
телевизоре.
О настройке выхода компонентного видео
для работы с телевизором, поддерживающим
прогрессивную развертку, см. раздел
Component Video Out (Выход компонентного
видео) на стр. 125.
2
Подключите гнезда AUDIO OUTPUT к
соответствующим аудиовходам
телевизора.
Можно использовать прилагаемый кабель
аудио/видео, не подсоединяя желтый штекер
видеосигнала. Для получения надлежащего
стереозвука убедитесь, что левый и правый
выходы подключены к соответствующим
входам.
