Подключение
02
16
Ru
10 DIGITAL AUDIO OUT
(
ЦИФРОВОЙ АУДИОВЫХОД)
Коаксиальное цифровое аудиогнездо для
подключения к аудио/видеоусилителю или
ресиверу, декодеру Dolby Digital/DTS/MPEG
или другому оборудованию с цифровым
входом.
Разъемы на передней панели
На передней панели под откидной крышкой
размещены дополнительные соединения.
11 INPUT 2
Вход аудио/видео (стереофонический
аналоговый звук; композитное видео и S-
Video), особенно хорошо подходит для
видеокамер, игровых видеоприставок,
переносного аудиооборудования и т.д.

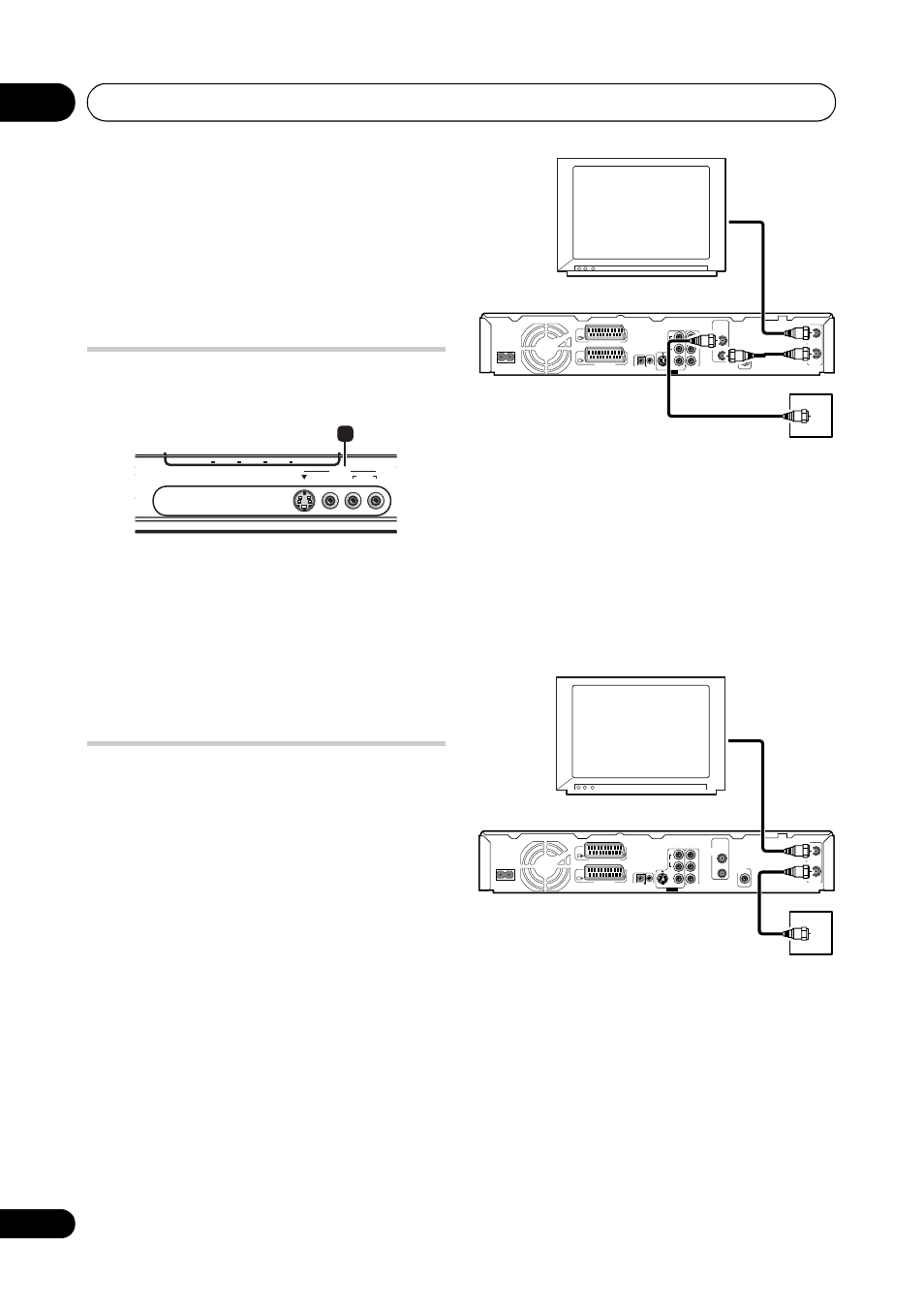

Подключение ТВ антенны
Данный рекордер имеет отдельные
встроенные ТВ тюнеры для наземной
цифровой и наземной аналоговой ТВ
трансляции.
Если в данный момент вы готовы к приему
цифровой трансляции, для подключения
выхода используемой антенны к разъему
ANTENNA (DIGITAL) IN используйте более
длинный антенный кабель из прилагаемых.
Затем с помощью более короткого антенного
соедините разъемы ANTENNA (DIGITAL)
OUT и ANTENNA (RF IN). Затем переключите
рекордер к используемому телевизору с
помощью разъема ANTENNA (RF OUT).
Если в вашем регионе еще отсутствует
обеспечение цифровыми услугами по
наземным сетям, подключите выход
используемой антенны к разъему ANTENNA
(RF IN) с помощью одного из прилагаемых
антенных кабелей. Затем переключите
рекордер к используемому телевизору с
помощью разъема ANTENNA (RF OUT).
Для обеспечения более высокого качества
транслируемого изображения настоятельно
рекомендуется использование внешней
антенны.
PLTV
DivX
D.TV
A.TV
S-VIDEO
VIDEO L(MONO)
R
AUDIO
INPUT 2
11
Телевизор
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
Стенная
розетка
антенны
Телевизор
Стенная
розетка
антенны
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
