Подключение
02
20
Ru
4
Подключите комплектный кабель G-
LINK™
к гнезду G-LINK™.
Это позволит управлять тюнером внешнего
ресивера, используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля
G-LINK™ так, чтобы ИК-приемник
кабельного/спутникового ресивера мог
принимать сигналы управления (см. схему).
Если ИК-приемник не удается найти на
передней панели, обратитесь к инструкции
для кабельного/спутникового ресивера.
Другой способ: поэкспериментируйте с
пультом дистанционного управления,
поднося его очень близко к ресиверу, пока не
определите положение, при котором ресивер
будет реагировать на команды.
Совет
• Этот ресивер имеет «сквозную»
функцию, которая позволяет запись ТВ
программ со встроенного ТВ тюнера
этого рекордера во время просмотра
видео, воспроизводимого используемым
видеомагнитофоном (Для использования
этой функции в режиме ожидания для
режима Power Save
(
Энергосбережение) должен быть
выбран параметр Off (Выкл.) – см. раздел
Power Save (Энергосбережение) на
стр. 121).

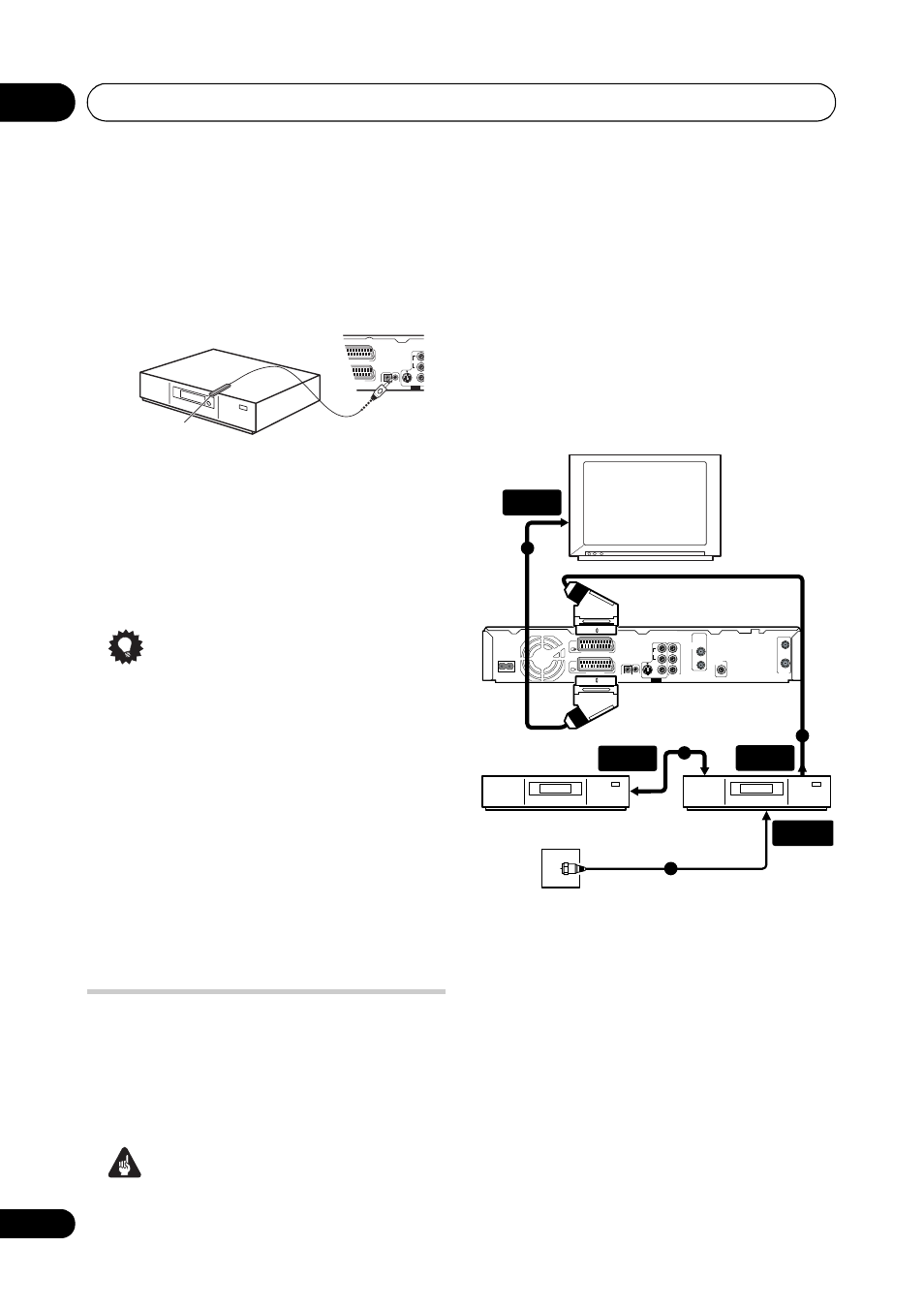

Подключение внешнего
декодера (1)
При наличии специального внешнего
декодера для системы спутникового или
кабельного телевидения выполните
описанную ниже установку. См. схему
подключения кабеля G-LINK™ на
предыдущей странице.
Внимание
• Не подсоединяйте декодер
непосредственно к рекордеру.
• Информация, поступающая с декодера
(например, относящаяся к платным
услугам телевидения) отображается
только, если рекордер выключен
(находится в режиме ожидания).
• Для обеспечения правильной записи по
таймеру с помощью этого рекордера
видеомагнитофон/спутниковый ресивер/
приемник кабельного телевидения во
время записи должен быть включен.
• Эта установка не позволяет
просматривать одну телевизионную
программу и одновременно записывать
другую.
1
Подсоедините один конец кабеля к
настенной розетке для подключения
антенны/кабельного телевидения, а
другой конец - к входу для антенны на
видеомагнитофоне/спутниковом
ресивере/приемнике кабельного
телевидения.
2
Используйте кабель SCART (не входит
в комплект) для подключения декодера к
видеомагнитофону/спутниковому
ресиверу/приемнику кабельного
телевидения.
VIDEO
L
R
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AUDIO
Кабель G-LINK
Видеомагнитофон/
спутниковый
ресивер/приемник
кабельного телевидения
Декодер
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
Телевизор
Настенная розетка
дляподключения
антенны/кабельного
телевидения
1
4
2
3
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
