Инструкция по эксплуатации Pioneer RCS-LX60D
Страница 51
51
Ru

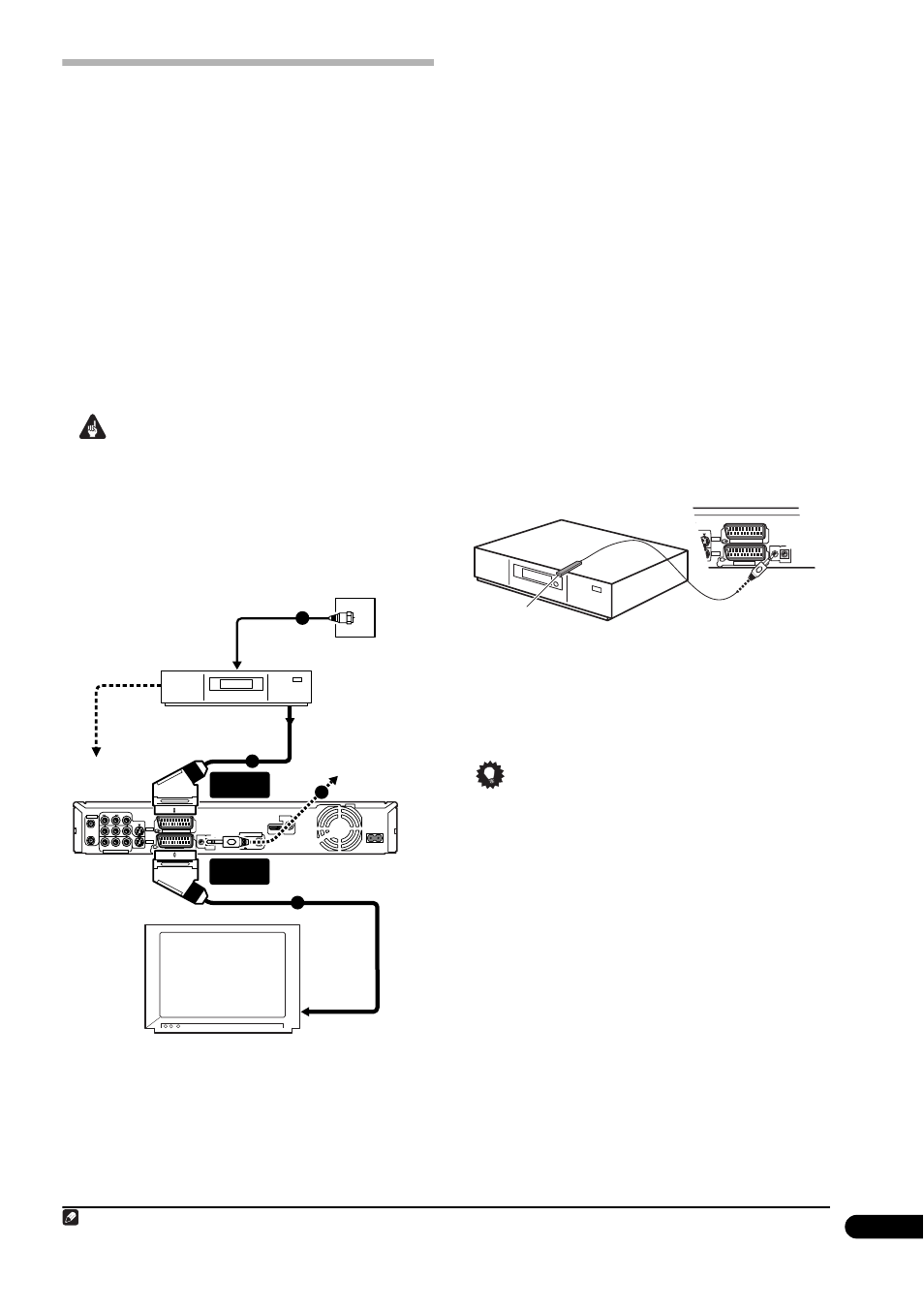

Подключение к приемнику кабельного
телевидения или спутниковому
ресиверу
Если у Вас есть блок кабельного телевидения или
спутниковый ресивер с встроенным декодером,
подсоедините его к Вашему ресиверу и телевизору, как
показано на этой странице.
1
При использовании
отдельного декодера для кабельного/спутникового
телевидения, выполняйте установку в соответствии с
инструкциями на следующей странице.
Установка, описанная на этой странице, позволяет:
• записывать передачи любого канала, выбрав его в
кабельном, спутниковом или цифровом ресивере;
• переключать каналы и программировать запись по
таймеру с внешнего ресивера с помощью системы
GUIDE Plus+™ (через кабель G-LINK™, после
предварительной настройки).
Внимание
• Не подключайте рекордер к телевизору через
видеомагнитофон, спутниковый ресивер или другой
компонент. Всегда подсоединяйте каждый
компонент непосредственно к телевизору или
ресиверу AV.
• При использовании системы GUIDE Plus+ для
выполнения записи по таймеру с внешнего ресивера
убедитесь, что внешний ресивер включен.
1
Подключите антенный кабель, как показано на
схеме.
Для получения дополнительной информации о
подключении телевизионной антенны, включая
подключение этого рекордера к используемому
телевизору, см. раздел Подключение ТВ антенны на
стр. 49.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1 (RGB)-
TV к разъему SCART AV телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART соедините
разъем аудио/видео AV2 (INPUT 1/DECODER) с
разъемом SCART на приемнике кабельного
телевидения/спутниковом ресивере.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
4
Подключите комплектный кабель G-LINK™ к
гнезду G-LINK™.
Это позволит управлять тюнером внешнего ресивера,
используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля G-LINK™
так, чтобы ИК-приемник кабельного/спутникового
ресивера мог принимать сигналы управления (см. схему).
Если ИК-приемник не удается найти на передней панели,
обратитесь к инструкции для кабельного/спутникового
ресивера. Другой способ: поэкспериментируйте с
пультом дистанционного управления, поднося его очень
близко к ресиверу, пока не определите положение, при
котором ресивер будет реагировать на команды.
Совет
• Этот ресивер имеет «сквозную» функцию, которая
позволяет запись ТВ программ со встроенного ТВ
тюнера этого рекордера во время просмотра видео,
воспроизводимого используемым
видеомагнитофоном (Для использования этой
функции в режиме ожидания для режима Power Save
(Энергосбережение) должен быть выбран параметр
Off (Выкл.) – см. раздел Power Save
(Энергосбережение) на стр. 137).
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов подключений аудио/видео.
Гнездо спутниковой,
обычной антенны
или кабельного ТВ
Ресивер кабельного/
спутникового
телевидения
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
Телевизор
К входу
антенны
рекордера
1
2
3
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
4
От SCART аудио и
видео (AV) разъема
К SCART
аудио и
видео (AV)
разъему
К выходу
антенны
К входу
антенны
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
O
INPUT 3
OUTPUT
Кабель G-LINK
