33
Ru
Глава 9
Другие подключения
Внимание
• При подключении данной системы или изменении
подключения убедитесь в том, что питание
отключено, а кабель питания отсоединен от
электророзетки.
После завершения подключения подсоедините
кабель питания к электророзетке.

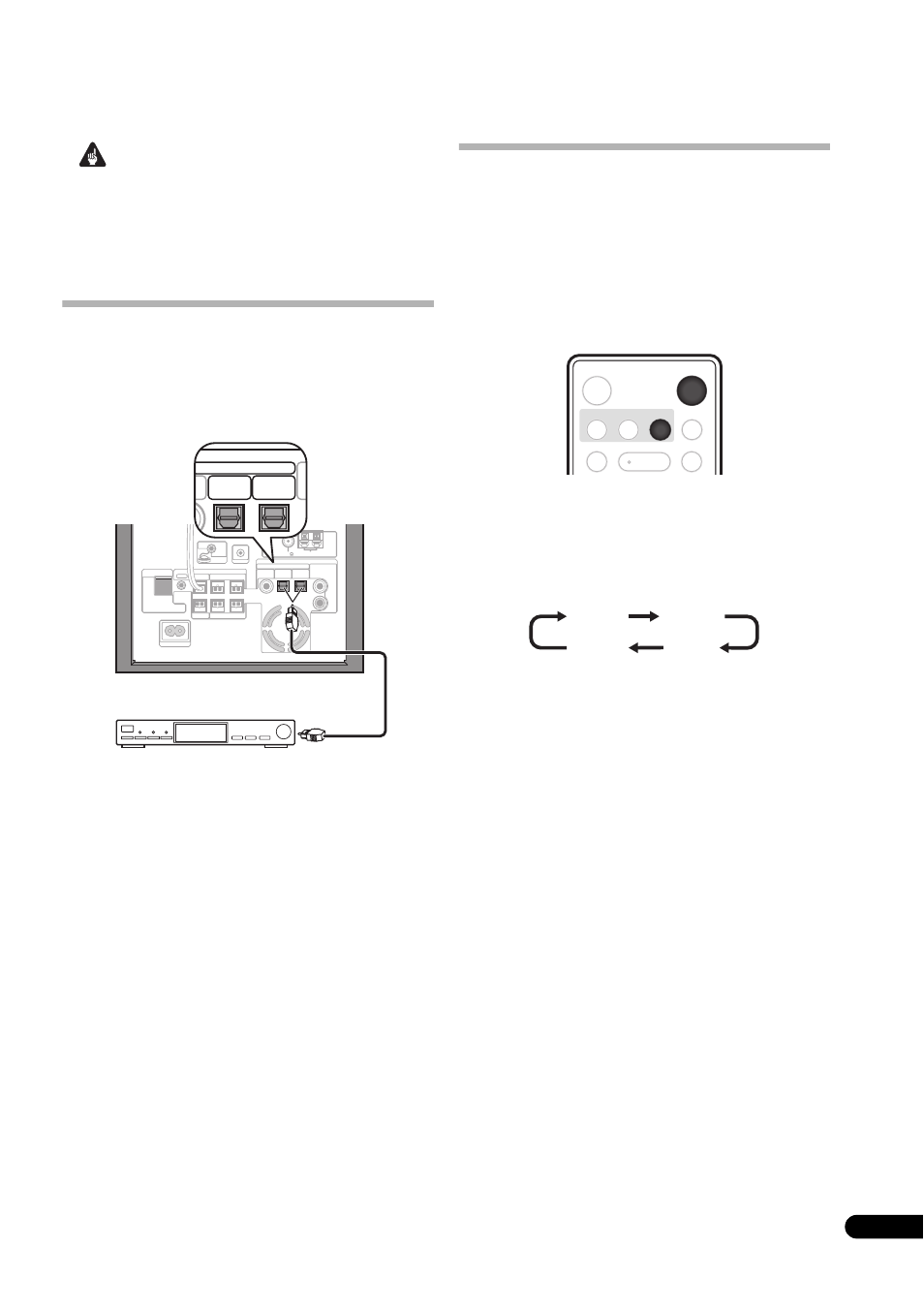

Подключение дополнительной
аппаратуры
Данная система имеет оптические цифровые входы.
Воспользуйтесь ими для подключения дополнительной
аппаратуры, например, устройства записи мини-дисков
или дисков CD.
•
Подсоедините разъем DVD/DVR2 (OPTICAL) или
DIGITAL (OPTICAL (ОПТИЧЕСКИЙ)) на задней панели к
оптическому цифровому выходу внешнего
компонента для воспроизведения.
К этой аппаратуре относятся такие устройства, как
проигрыватель мини-дисков, цифровая спутниковая или
игровая система.
Подключение аналогового аудиокомпонента
Для подключения аналогового аудиокомпонента,
например, устройства воспроизведения магнитной
записи, можно использовать входной разъем ANALOG
(РАКУРС). Более подробную информацию о таком
подключении см. в разделе Использование данной
системы для воспроизведения звука телевизора на стр. 14
(здесь описывается подключение к выходу аудиосигнала
телевизора, но таким же образом можно подключать
любой аналоговый аудиокомпонент).
Прослушивание внешнего
аудиоисточника
К данной системе можно подключить как аналоговые, так
и цифровые внешние аудиоисточники. Цифровые
аудиоисточники включают цифровые спутниковые
ресиверы, рекордеры CD и др. аналоговые источники,
включая используемый ТВ. См. также разделы
Использование данной системы для воспроизведения
звука телевизора на стр. 14 и Подключение
дополнительной аппаратуры выше.
1
Если система еще не включена, нажмите кнопку
RECEIVER для ее включения.
Убедитесь также, что внешний источник (телевизор,
спутниковый ресивер и т.д.) включен.
2
При помощи кнопки AUDIO IN (АУДИОВХОД)
выберите источник входного аудиосигнала.
3
При необходимости начните воспроизведение
внешнего источника.
MCACC
SETUP MIC
SYSTEM CONNECTOR
AC IN
CONTROL IN
CONTROL
USE ONLY WITH DISPLAY UNIT.
SEE INSTRUCTION MANUAL.
OUT
SUBWOOFER
CENTER
FRONT
SURROUND
DVD/DVR1
(COAXIAL)
DVD/DVR2
(OPTICAL)
DIGITAL
(OPTICAL)
SPEAKERS
DIGITAL
AUDIO INPUT
ANALOG
R
L
R
L
R
L
AM LOOP ANTENNA
ANTENNA
FM UNBAL 75
MD, CD Рекордер, и т. П.
К цифровому аудио
выходу (оптический)
VR1
AL)
DVD/DVR2
(OPTICAL)
DIGITAL
(OPTICAL)
DIGITAL
AUDIO INPUT
RECORDER
RECEIVER
SOUND
RETRIEVER
AUDIO IN
HDD/DVD
PAUSE
PLAY
STOP
FM/AM
RECEIVER
AUDIO IN
DVD/DVR2
ANALOG
(АНАЛОГОВЫЙ)
DIGITAL
(ЦИФРОВОЙ)
DVD/DVR1
