49
Ru

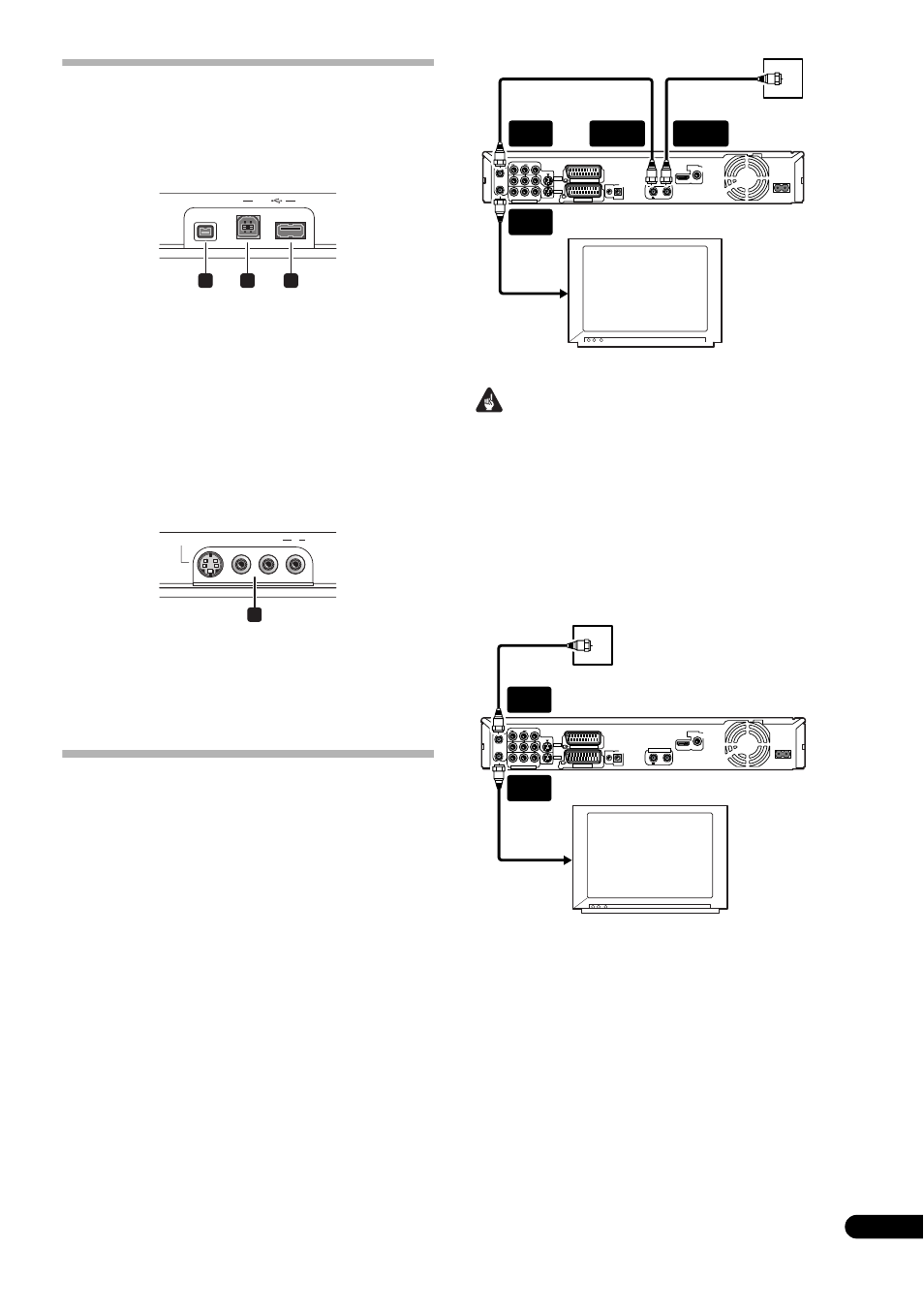

Разъемы на передней панели
На передней панели находится откидная крышка, в
которой находятся дополнительные входы.
Левая сторона:
13 DV IN (ВХОД DV)
Разъем i.LINK входа DV, пригодный для подключения
видеокамеры DV.
14 Порт USB (Тип B)
Порт USB для подсоединения PictBridge совместимого
принтера или персонального компьютера.
15 Порт USB (Тип A)
Порт USB для подсоединения цифровой камеры или
другого устройства с USB.
Правая сторона:
16 INPUT 2
Вход аудио/видео (стереофонический аналоговый звук;
композитное видео и S-video), особенно хорошо
подходит для видеокамер, игровых видеоприставок,
переносного аудиооборудования и т.д.
Подключение ТВ антенны
Данный рекордер имеет отдельные встроенные ТВ
тюнеры для наземной цифровой и наземной аналоговой
ТВ трансляции.
Если вы в данный момент готовы получить цифровое
вещание, используйте один из имеющихся в комплекте
кабелей радиочастотной антенны для подсоединния
антенны( настенный выход антенны или же комнатной
антенны) к разъёму ANTENNA (DIGITAL) OUT
((ЦИФРОВОЙ) ВЫХОД АНТЕННЫ). Затем, подсоедините
другой имеющийся в комплекте кабель радиочастотной
антенны для подсоединения антенны к разъёму
ANTENNA IN (RF IN) (ВХОД АНТЕННЫ
(РАДИОЧАСТОТНЫЙ ВХОД)). Наконец, подсоедините
рекордер к вашему телевизору от разъёма ANTENNA
(DIGITAL) OUT (ВЫХОД АНТЕННЫ).
Внимание
• Если на вашей стене есть лишь один выход антенны,
используйте делитель.
• Не подсоединяйте компонент, который может
получать аналоговые сигналы к ANTENNA (DIGITAL)
OUT ((ЦИФРОВОЙ) ВЫХОД АНТЕННЫ).
Если в вашем регионе еще отсутствует обеспечение
цифровыми услугами по наземным сетям, подключите
выход используемой антенны к разъему ANTENNA IN (RF
IN) с помощью одного из прилагаемых антенных кабелей.
Затем подключите рекордер к используемому телевизору
с помощью разъема ANTENNA OUT.
Для обеспечения более высокого качества приема и
изображения настоятельно рекомендуется использование
внешней антенны.
Если, тем не менее, Вы хотите использовать комнатную
антенну, используйте антенну с усилителем сигнала в
5 вольт, 30 миллиампер и задайте настройку Aerial Power
(Питание антенны) на On (Вкл.) в меню Начальных
настроек (смотрите стр. 138).
USB
DV IN
13
14
15
INPUT 2
VIDEO
S-VIDEO
L(MONO)
R
AUDIO
16
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
Телевизор
Стенная
розетка
антенны
ANTENNA
IN (RF IN)
ANTENNA
(DIGITAL) IN
ANTENNA
(DIGITAL) OUT
ANTENNA
OUT
К входу
антенны
Телевизор
Стенная
розетка
антенны
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
ANTENNA
IN (RF IN)
ANTENNA
OUT
К входу
антенны
