11

Ru

1

Соедините HDD/DVD рекордер с сабвуфером.

a. Вставьте кабель управления в CONTROL OUT

(ВЫХОД УПРАВЛЕНИЯ), расположенный на задней
панели низкочастотного громкоговорителя-ресивера.
Подключите конец кабеля в вход CONTROL IN (ВХОД
УПРАВЛЕНИЯ)
сзади HDD/DVD рекордера.

b. Вставьте коаксиальный кабель в разъем DIGITAL

AUDIO INPUT (ЦИФРОВОЙ АУДИОВХОД) (DVD/DVR
1)
, расположенный на задней панели низкочастотного
громкоговорителя-ресивера.
Подключите другой конец кабеля в DIGITAL AUDIO
OUT (ЦИФРОВОЙ АУДИОВЫХОД) (COAXIAL)
вход
сзади HDD/DVD рекордера.

2

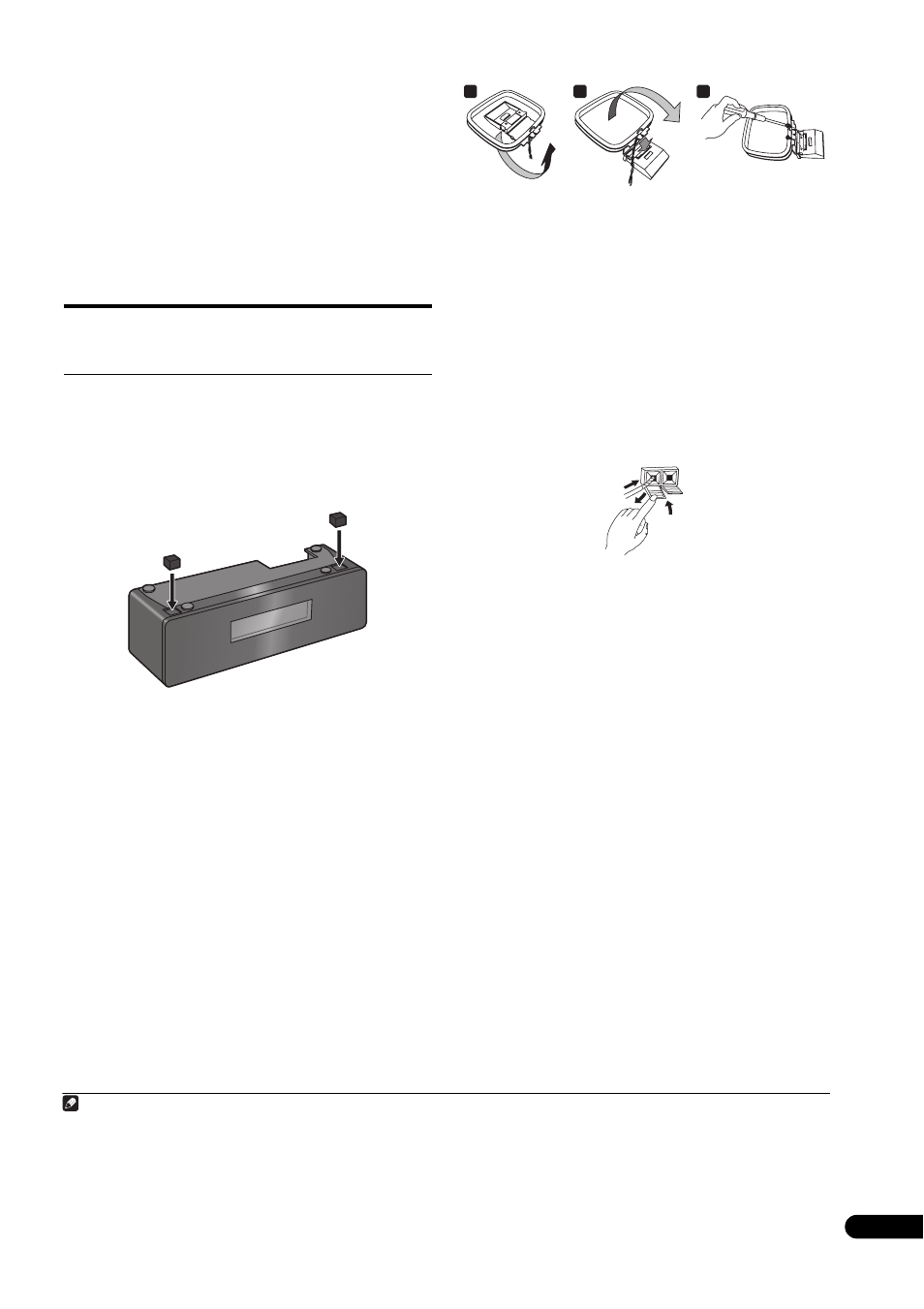

Прикрепите спейсеры к блоку дисплея и

соедените.
Если блок дисплея не виден, то можно прикрепить
спейсеры для изменения угла зрения. Оторвите защитную
бумагу от спейсеров и вдавите их в пазы на нижней
поверхности блока дисплея.

Подключите L-образный конец кабеля дисплея в разъём
на задней части блока дисплея, затем подключите другой
конец кабеля дисплея в вход SYSTEM CONNECTOR
(РАЗЪЕМ СИСТЕМЫ)
на сабвуфере.

3

Соберите рамочную антенну AM.

a. Отогните стойку в направлении, указанном стрелкой.
b. Прикрепите рамку к стойке.
c. Еcли вы хотите закрепить ее на стене или другой

поверхности, выполните операцию b, предварительно
закрепив стойку при помощи винтов.
Перед креплением стойки при помощи винтов
рекомендуется проверить устойчивость приема.

4

Подключите антенны AM и FM

1

.

a. Подключите один провод рамочной антенны AM к

каждому контакту антенны AM

2

.

Для открытия контактов нажмите на защитный
выступ; вставьте провод и верните защитный выступ
в исходное положение, чтобы зафиксировать контакт.

b. Наденьте вилку антенны FM

3

на центральный

контакт гнезда антенны FM.

Внимание- при неподсоединении контрольного
кабеля, Вы не сможете использовать
дистанционное управление HDD/DVD рекордера.

Примечание

1 • Держите кабели антенны подальше от других кабелей, блока дисплея, сабвуфера и HDD/DVD рекордера.

• Если прием при использовании прилагаемой антенны слабый, обратитесь к разделу Улучшение качества приема в диапазоне FM и Улучшение
звучания в диапазоне AM
на стр. 29 или Подключение внешних антенн на стр. 34.
• Не прикрепляйте никакой другой антенны кроме как прилагающейся рамочной антенны, или наружной антенны- по описанию на стр. 34.

2 • Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом с компьютером, телевизором и другими

электроприборами.
• Если радиоприем слабый, его можно улучшить путем переподключения каждого кабеля антенны к противоположному разъему.
• Для достижения наилучшего приема не раскручивайте кабелей рамочной антенны АМ и не накручивайте их на рамочную антенну.

3 Для обеспечения оптимального приема, убедитесь в том, что антенна FM полностью вытянута и не спутана или свисает.

a

b

c

2

1
