14

Ru

7

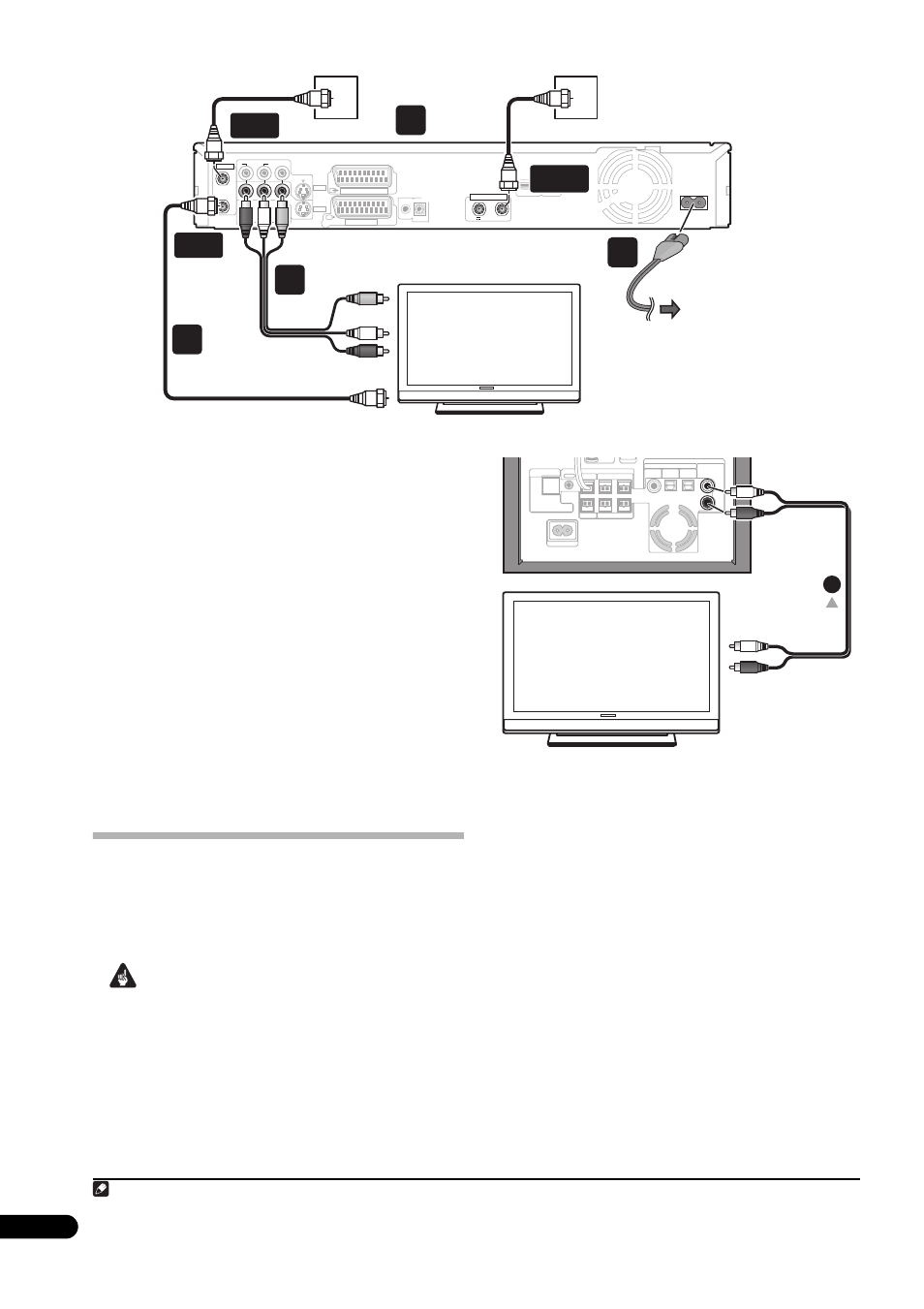

Подключите HDD/DVD рекордер к Вашему

телевизору.

1

• Подключите гнездо VIDEO OUTPUT (ВИДЕОВЫХОД)

к видеовходу телевизора.
Используйте желтый разъем прилагаемого кабеля
аудио/видео для подключения видео.

• Подключите гнезда AUDIO OUTPUT к

соответствующим аудиовходам телевизора.
Используйте красный и белый разъемы прилагаемого
кабеля аудио/видео для подключения аудио. Для
получения надлежащего стереозвука убедитесь, что
левый и правый выходы подключены к
соответствующим входам.

• Для подлючения антенны смотрите раздел

Подключение ТВ антенны на стр. 49.

8

Подключите кабель питания.

2

• Подключите сетевой шнур к входу питания на

сабвуфере и HDD/DV рекордере. Подключите
сетевой шнур к розетке на стене.

Использование данной системы для

воспроизведения звука телевизора

Если используемый телевизор имеет стереофонический
аудиовыход, его можно подключить к данной системе
для прослушивания объемного звучания телевизора.

Внимание

• При подлючении этой системы обязательно

отключите питание и отключите сетевой шнур от
розетки на стене. Подключите сетевой шнур к розетке
на стене только после того, как все другие
подключения завершены.

1

Подсоедините гнезда аудио выходов на вашем

телевизоре к ANALOG AUDIO INPUT гнездам на
сабвуфере.
Для данного подключения используйте красно-белый
стереофонический кабель (не входит в комплект). Для
получения надлежащего стереозвука убедитесь, что
левый и правый выходы подключены к соответствующим
входам.

• Можно использовать входные разъемы ANALOG

AUDIO INPUT для любых аналоговых источников,
например, кассетного магнитофона и т.д.

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

CONTROL

G-LINK

IN

AV 1 (RGB) ñ TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT 3

COMPONENT VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

IN

OUT

5 V

30 mA

OUTPUT

ANTENNA(DIGITAL)

HDD/DVD рекордер

(DVR-LX60D-AV)

8

7

7

7

Стенная розетка антенны

или внутренняя антенна

К входу Аntenna

(Антенна)

К Audio (Аудио)

входу

К Video (Видео)

входу

Аудио/видеокабель
(красно-
бело-желтый)

Стенная розетка антенны

ANTENNA

OUT

ANTENNA

IN

ANTENNA

(DIGITAL) IN

Антенный

кабель-

переходник

Антенный

кабель-

переходник

Антенный кабель-переходник

Телевизор

К электрической

розетке

Примечание

1 Возможны другие типы подключения видео. Дополнительные сведения см. на стр. 50 до стр. 52.
2 • Используйте только кабель питания, прилагаемый к данной системе.

• Не используйте прилагаемый кабель питания для любых других целей, кроме подключения к данной системе.

К Audio (Аудио)

выходу

1

MCACC

SETUP MIC

SYSTEM CONNECTOR

AC IN

CONTROL IN

CONTROL

USE ONLY WITH DISPLAY UNIT.

SEE INSTRUCTION MANUAL.

OUT

SUBWOOFER

CENTER

FRONT

SURROUND

DVD/DVR1

(COAXIAL)

DVD/DVR2

(OPTICAL)

DIGITAL

(OPTICAL)

SPEAKERS

DIGITAL

AUDIO INPUT

ANALOG

R

L

R

L

R

L

Телевизор
