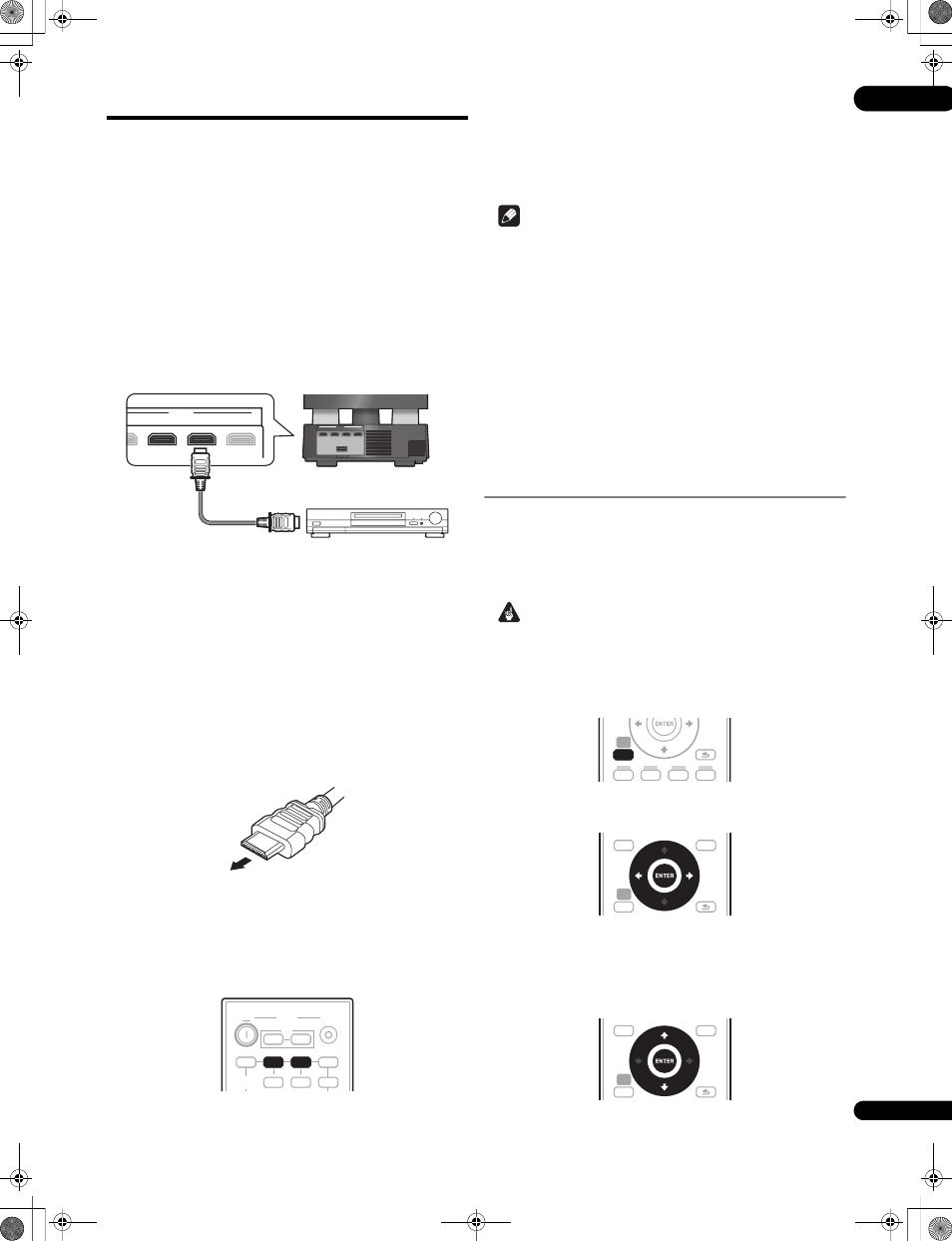

Подключение с помощью HDMI
Если имеется компонент, оборудованный HDMI иии DVI (с HDCP),
его можно подключить к данному ресиверу через отдельно
продающийся кабель HDMI.
Подключение HDMI позволяет передавать несжатые цифровые
видеосигналы, а также почти все виды цифровых аудиосигналов, с
которыми совместим подключенный компонент, включая DVD-
Video, DVD-Audio, SACD, Blu-ray Disc, Video CD/Super VCD, CD и
MP3, др.
При наличии HDD/DVD-рекордера Pioneer, оборудованного
выходным терминалом HDMI, подключите его к терминалу HDMI IN
2 низкочастотного громкоговорителя-ресивера. Функцию приема
низкочастотного громкоговорителя-ресивера можно переключить и
легко управлять рекоредром от поставляемого пульта ДУ. (Таким-же
образом, подключить проигрыватель DVD Pioneer к терминалу
HDMI IN 3.)
1
С помощью поставляемого кабеля HDMI, подключите
HDMI IN 2
к соединителю 3 на данном низкочастотном
громкоговорителе-ресивере к выходу HDMI на компоненте
HDMI.
Как только данный низкочастотный громкоговоритель-ресивер
подключен к компоненту HDMI соответствующим образом, во время
просмотра материала HDMI, на блоке дисплея высвечивается
индикатор HDMI (красный).
2
С помощью поставляемого кабеля HDMI подключите
соединитель HDMI OUT на данном низкочастотном
громкоговорителе-ресивере к соединителю HDMI на
дисплее, совместимом с HDMI.
• Стрелка на корпусе соединителя кабеля должна быть направлена
вниз для правильного выравнивания с соединителем на аппарате.
3
С помощью кнопки HDMI 2 - 3, выберите подключенную
функцию приема HDMI.
Пульт ДУ переключается на режим управления DVR при нажатии
HDMI 2, режим управления DVD при нажатии HDMI 3. Если не
требуется управлять данными компонентами, нажмите кнопку
SYSTEM CONTROL для установки пульте ДУ на режим
управления ресивером.
Для выполнения данной операции также можно использовать INPUT
SELECTOR блока дисплея.
• Установите HDMI Mode в Настройка режима HDMI ниже на
Through Mode для прослушивания аудиовыхода HDMI от
телевизора или Телевизора с Плоским Экраном (звучание от
данного ресивера не будет выводиться).
• Если видеосигнал не отображается на телевизоре или Телевизоре
с Плоским Экраном, попытайтесь отрегулировать настройки
разрешения на компоненте или экране.
Примечание
• Подключение HDMI возможно только для компонентов,
оборудованных DVI, совместимых как с DVI, так и с системой
High Bandwidth Digital Content Protection (HDCP). При
подключении к соединителю DVI понадобится отдельный
переходной адаптер (DVI
HDMI). Однако подключение DVI не
поддерживает аудиосигналы. Проконсультируйтесь со своим
местным дилером звуковой аппаратуры для получения
дополнительной информации.
• Данный аппарат был разработан для соответствия с HDMI (High-
Definition Multimedia Interface).
• Данный аппарат поддерживает SACD, Dolby Digital Plus, Dolby
TrueHD и DTS-HD Master Audio. Однако, для использования
преимуществ данных форматов, убедитесь, что подключенный к
данному аппарату компонент также поддерживает
соответствующий формат.
Настройка режима HDMI
Выбирает маршрут аудиосигнала HDMI от данного низкочастотного
громкоговорителя-ресивера (усилитель) или напрямую на телевизор
или Телевизор с Плоским Экраном. Некоторые функции звучания
данного аппарата не могут использоваться при установке HDMI
Mode на Through Mode.
Внимание
• Нажмите SYSTEM CONTROL для установки пульта ДУ на
режим управления ресивером для управления низкочастотным
громкоговорителем-ресивером (убедитесь, что на ЖК дисплее
отображается экран SYSTEM).
1
Нажмите SETUP.
2
Выберите ‘HDMI Setup’.
Используйте
/ для выбора, затем нажмите ENTER.
3
Выберите ‘HDMI Mode’.
Используйте
/ для выбора, затем нажмите ENTER.
4
Отрегулируйте настройку.
Используйте
/ для регулировки, затем нажмите ENTER для
подтверждения.
• AMP Mode – Вывод аудиосигнала HDMI от данного аппарата.
HDMI
T
IN 3
IN 2
IN 1
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
Низкочастотный
громкоговоритель-ресивер
Компонент, оборудованный HDMI/DVI
Задняя панель
От выхода HDMI
INPUT
BD
DVR
DVD
TV
FM / AM
ON
SYSTEM
INPUT
SELECT
OFF
HDMI 1
HDMI 2
HDMI 3
TV
DVR
DVD
HDMI 2
HDMI 3
SETUP
HOME
MENU
RETURN
SETUP
SETUP
TOP MENU
DISC
NAVIGATOR
HOME
MENU
TOOLS
MENU
RETURN
SETUP
TOP MENU
DISC
NAVIGATOR
HOME
MENU
TOOLS
MENU
RETURN
