Инструкция по эксплуатации Pioneer LX01BD
Страница 14
02
14
Ru
-
5

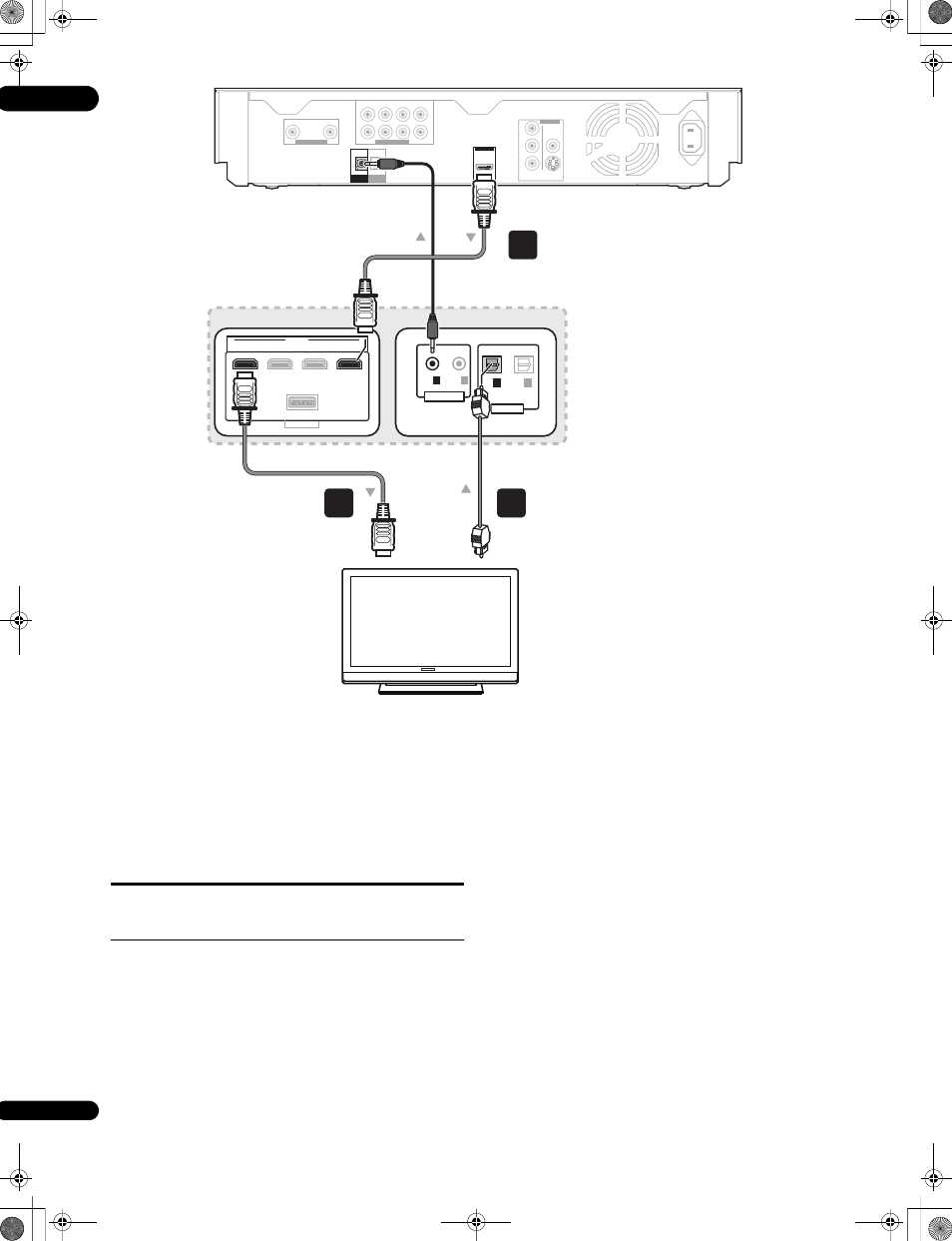

Подключите проигрыватель Blu-ray дисков к
низкочастотному громкоговорителю-ресиверу.
а. Подключите кабель управления к гнезду CONTROL OUT 1 на
боковой панели низкочастотного громкоговорителя-ресивера.
Подключите другой конец кабеля к гнезду CONTROL IN на
задней стороне проигрывателя Blu-ray дисков.
б. Подключите кабель HDMI к гнезду HDMI IN 1 на задней панели
низкочастотного громкоговорителя-ресивера.
Подключите другой конец кабеля в гнездо HDMI OUT на задней
стороне проигрывателя Blu-ray дисков.
6
Подключите низкочастотный громкоговоритель-
ресивер к телевизору.
• Подключите гнездо HDMI OUT на низкочастотном
громкоговорителе-ресивере к входу HDMI на телевизоре.
• Можно выводить аудиосигналы от низкочастотного
громкоговорителя-ресивера, а также аудио и видеосигналы от
проигрывателя Blu-ray дисков на телевизор через единый кабель
HDMI.
7
Подключите аудиокабель от телевизора к
низкочастотному громкоговорителю-ресиверу.
• Для прослушивания аудиосигналов телевизора на данном
аппарате, подключите аудиовыход телевизора к DIGITAL
OPTICAL IN 1 на низкочастотном громкоговорителе-ресивере.
Для использования функции HDMI Control при подключении к
поставляемому Телевизору Pioneer с Плоским Экраном, нужно
подключить через подключение HDMI.
• Сначала нужно установить ‘TV Input’ для переключения на
аудиосигналы от Телевизора с Плоским Экраном с функцией
HDMI Control или для переключения источника приема данного
аппарата на аудиосигналы от телевизора и управления
телевизора от поставляемого пульта ДУ. Для более подробной
информации, смотрите Управление Телевизором Pioneer с
Плоским Экраном и телевизорами на стр. 21 и Настройки
аудиовхода от телевизоров (TV Input) на стр. 40.
R
R
AUDIO OUT ( 2 ch )
AUDIO OUT ( 7.1 ch )
VIDEO OUT
HDMI OUT
DIGITAL
OUT
CONTROL
IN
L
L
Y
PB
PR
FRONT
OPTICAL
COMPONENT
VIDEO
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND BACK
AC IN
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
OPTICAL
IN
1
IN
2
OUT
1
OUT
2
DIGITAL
CONTROL
6
7
5
Телевизор
От цифрового аудиовыхода
(оптический)
К входу HDMI
Задняя панель
Боковая панель
Низкочастотный
громкоговоритель-ресивер
Проигрыватель Blu-ray дисков
Помните, что пока кабель управления не подключен,
невозможно использовать пульте ДУ для проигрывателя
Blu-ray дисков.
