Страница 11
02
11
Ru

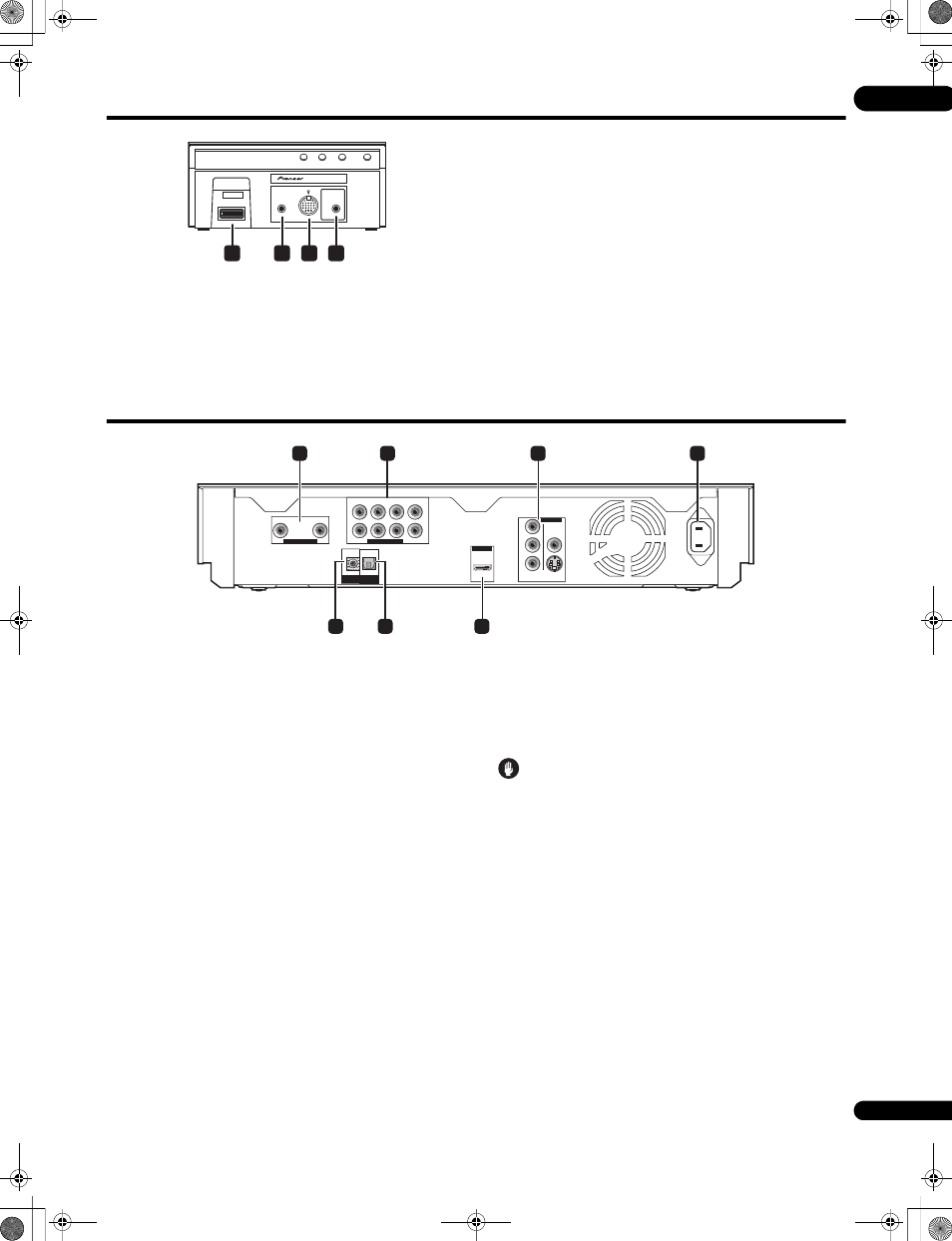

Блок дисплея
1
Соединитель SYSTEM
Подключите к низкочастотному громкоговорителю-ресиверу.
2
Вход F.AUDIO
Подключите с помощью стереофонического кабеля миништекера
для прослушивания аудиосигналов от внешнего компонента. При
подключении, вход автоматически переключается на Front Audio
In.
3
Входной терминал iPod
Используйте для подключения iPod от Apple в качестве
аудиоисточника.
При подключении iPod, вход автоматически переключается на iPod.
4
Гнездо MCACC SETUP MIC
Используйте для подключения поставляемого микрофона для
автоматической настройки MCACC (смотрите стр. 26).
Проигрыватель Blu-ray дисков
1
Терминалы AUDIO OUT (2 ch)
Подключите к аудиовходным терминалам на телевизоре или
кассетном магнитофоне, др.
2
Терминалы AUDIO OUT (7.1 ch)
Подключите к 7.1-канальным аудиовходным терминалам на аудио-
видео ресивере или усилителе, др.
3
Терминалы VIDEO OUT
VIDEO – Подключите к видеовходному терминалу на
телевизоре.
S-VIDEO – Подключите к входному терминалу S-Video на
телевизоре.
COMPONENT VIDEO – Подключите к компонентным
видеовходным терминалам на телевизоре.
4
AC IN
Подключите сюда силовой кабель.
5
Терминал HDMI OUT
Подключите к гнезду HDMI IN 1 на низкочастотном
громкоговорителе-ресивере через поставляемый кабель HDMI.
6
Гнездо DIGITAL OUT (OPTICAL)
Подключите к цифровому аудиовходному терминалу на другом
аудиокомпоненте.
7
Терминал CONTROL IN
Подключите к гнезду CONTROL OUT 1 низкочастотного
громкоговорителя-ресивера через поставляемый кабель управления.
Предостережение
• Обязательно подключите кабели для вывода аудио и
видеосигналов (стр. 91, 94).
F.AUDIO
DISPLAY UNIT
iPod
MCACC
SETUP MIC
SYSTEM
1
2
3
4
R
R
AUDIO OUT ( 2 ch )
AUDIO OUT ( 7.1 ch )
VIDEO OUT
HDMI OUT
DIGITAL
OUT
CONTROL
IN
L
L
Y
P
B
P
R
FRONT
OPTICAL
COMPONENT
VIDEO
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND BACK
AC IN
2
1
3
4
6
5
7
