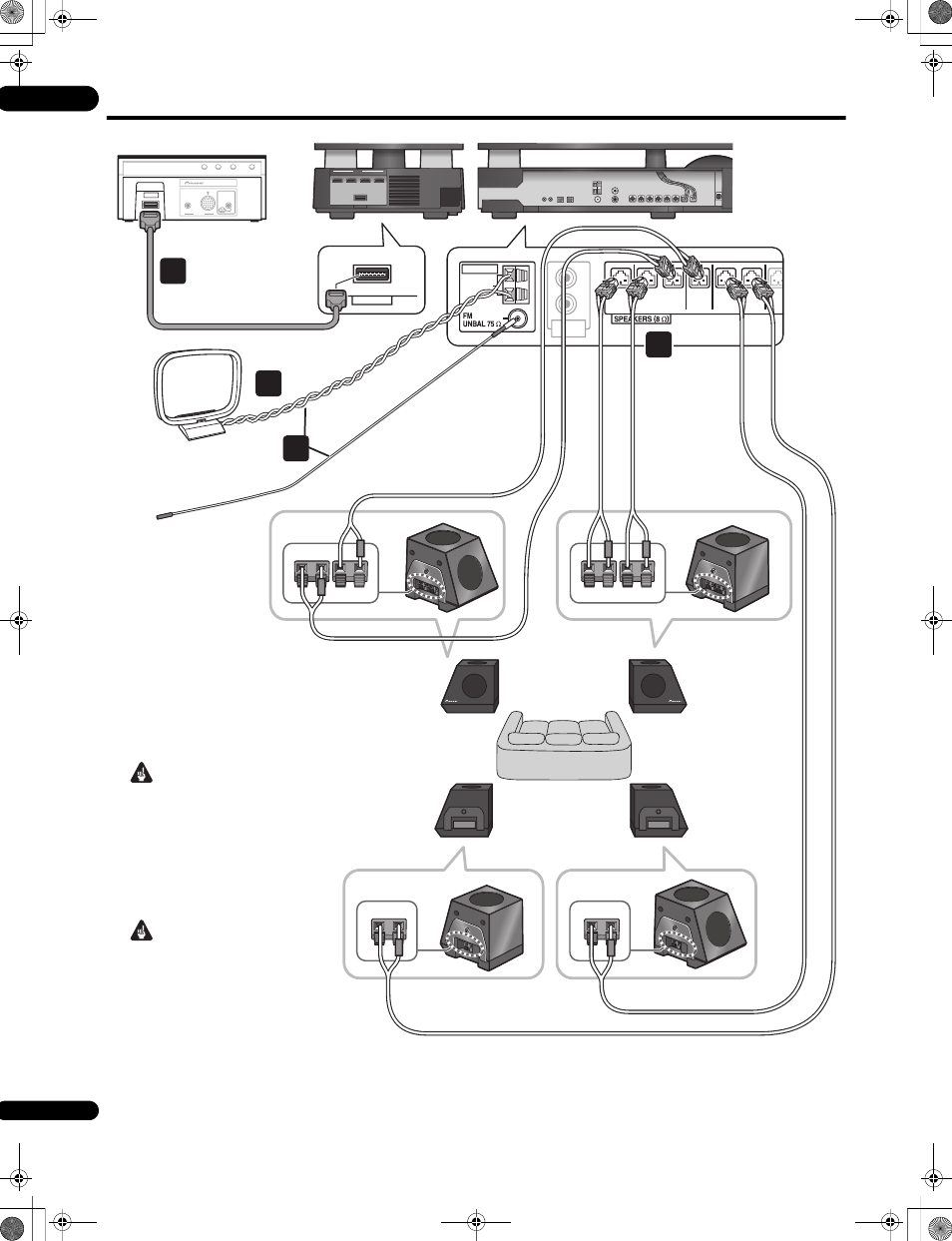

Основные подключения
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
2
SYSTEM
F.AUDIO
DISPLAY UNIT
INPUT
iPod
MCACC
SETUP MIC
SYSTEM
1
FRONT
R
R
L
R
L
L
R
L
AM LOOP
FRONT
CENTER
SURROUND
SUB
ANALOG
AUDIO IN
ANTENNA
3
4
FRONT-L
CENTER-L
SURROUND-L
SURROUND-R
FRONT-R
CENTER-R
Блок дисплея
Низкочастотный громкоговоритель-ресивер
Задняя панель
Боковая панель
Кабель дисплея
Рамочная AM-антенна
FM-антенна
Фронтальный/центральный
громкоговоритель (L)
Фронтальный/центральный
громкоговоритель (R)
Место прослушивания
Громкоговоритель
объемного
звучания (L)
Громкоговоритель
объемного
звучания (R)
Внимание
• Перед выполнением подключения
или изменением подключений
данной системы убедитесь в том, что
питание отключено, а силовой кабель
отсоединен от розетки.
После завершения подключения,
подключите силовой кабель к
розетке.
ПРЕДУПРЕЖДЕНИЕ
• Pioneer не несет ответственность за
несчастные случаи в результате
ошибочной сборки или установки,
недостаточной прочности стен,
крепежных арматур (или другого
инвентаря зданий), ненадлежащего
использования и природных
катастроф.
