Раздел 2
Подключение

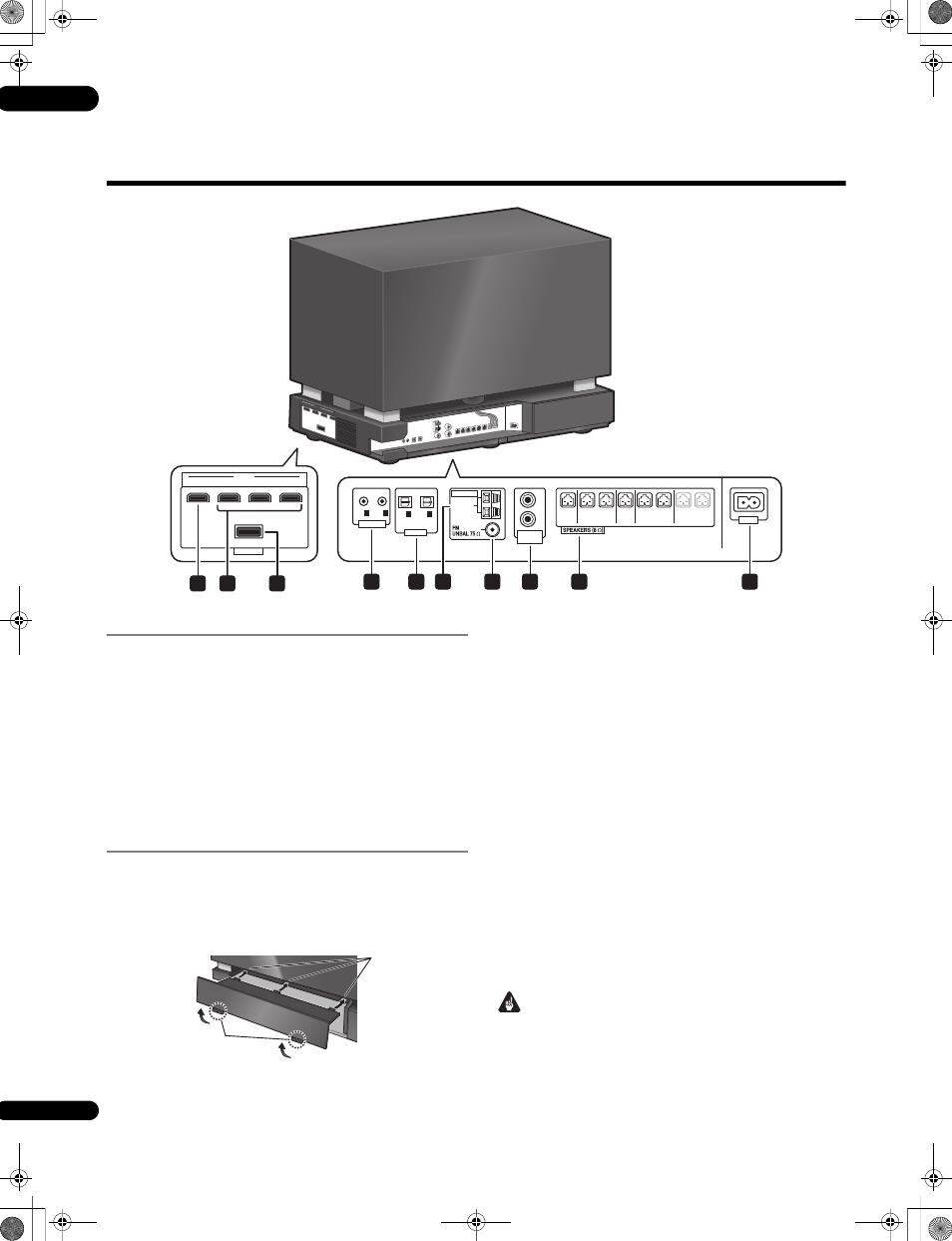

Низкочастотный громкоговоритель-ресивер
Задняя панель
1
Терминал HDMI OUT
Подключите к телевизору с терминалом HDMI.
2
Терминалы HDMI IN (x3)
Используйте высококачественное аудио/видеоподключение с
устройствами, совместимыми с HDMI. Подключите поставляемый
проигрыватель Blu-ray дисков к HDMI IN 1.
Для выбора данного входа, выберите HDMI 1 - HDMI 3.
3
Соединитель SYSTEM
Подключите к блоку дисплея.
Боковая панель
• Соединители на боковой панели находятся под крышкой.
A. При выполении подключений, приподнимите два крюка и
извлеките крышку.
Б. По завершению подключений, выровняйте три точки
фиксации и установите крышку обратно на место.
4
Гнезда CONTROL OUT (x2)
Подключите поставляемый проигрыватель Blu-ray дисков к гнезду
CONTROL OUT 1 через поставляемый кабель управления. Ко
второму гнезду Control Out можно подключить другой компонент.
5
Гнезда DIGITAL OPTICAL IN (x2)
Для прослушивания оптического цифрового звучания, переключите
вход на Digital 1 или Digital 2.
Когда цифровые выходные гнезда телевизора подключены к данным
гнездам, установите ‘TV Input’ (смотрите стр. 40).
6
Терминал антенны AM LOOP
7
Гнездо FM-антенны
8
Гнезда ANALOG AUDIO IN
Управляют звучанием от внешнего компонента с помощью
стереофонического аудиокода. Для прослушивания аналогового
звучания, переключите вход на Analog.
Когда аналоговые выходные гнезда телевизора подключены к
данным гнездам, установите ‘TV Input’ (смотрите стр. 40).
9
Терминалы SPEAKERS
Цвета кабелей громкоговорителей должны совпадать с цветами
соответствующих соединителей.
10 AC IN –
Вход питания
Внимание
• Требуется через кабель управления подключить поставляемые
проигрыватель Blu-ray дисков. В противном случае,
проигрыватель Blu-ray дисков может не срабатывать
соответствующим образом.
FRONT
R
R
L
R
L
L
R
L
AM LOOP
FRONT
CENTER
SURROUND
SUBWOOFER
OPTICAL
IN
1
IN
2
OUT
1
OUT
2
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
AC IN
ANALOG
AUDIO IN
ANTENNA
DIGITAL
CONTROL
1
4
5
8
9
10
7
6
3
2
HDMI
OUT
IN 3
SYSTEM
IN 2
IN 1
Задняя панель
Боковая панель
A
Б
