Инструкция по эксплуатации Pioneer LX01BD
Страница 13
02
13
Ru
1
Подключите блок дисплея к низкочастотному
громкоговорителю-ресиверу.
Подключите кабель дисплея к соединителю на задней панели блока
дисплея, затем подключите другой конец кабеля дисплея к
соединителю SYSTEM на низкочастотном громкоговорителе-
ресивере.
Предостережение
• Не пытайтесь закрепить блок дисплея на стене.
2

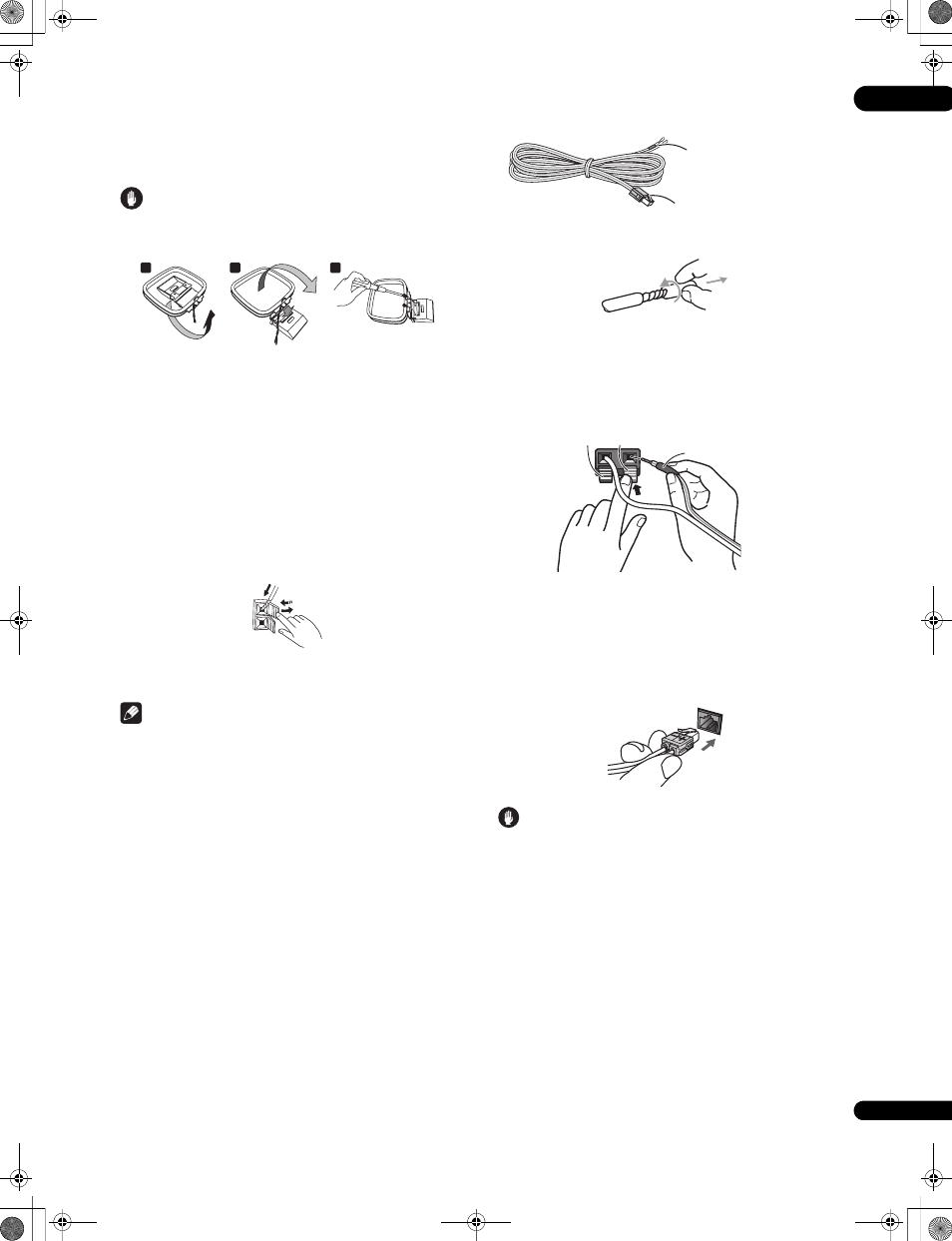

Соберите рамочную АМ-антенну.
а. Отогните стойку в направлении, указанном стрелкой.
б. Прикрепите рамку к стойке.
в. Еcли вы хотите закрепить ее на стене или другой поверхности,
выполните операцию б, предварительно закрепив стойку при
помощи винтов.
Перед закреплением стойки при помощи винтов рекомендуется
проверить силу приема.
3
Подключите AM- и FM-антенны.
а. Подключите один провод рамочной AM-антенны к каждому из
терминалов AM-антенны.
Для открытия каждого терминала нажмите на язычок; вставьте
провод и верните язычок в исходное положение, чтобы
зафиксировать контакт.
б. Вставьте штекер FM-антенны в центральный штырь гнезда FM-
антенны.
Примечание
• Кабели антенн должны находиться вдали от других кабелей,
блока дисплея, низкочастотного громкоговорителя-ресивера и
проигрывателя Blu-ray дисков.
• При плохом приеме от поставляемой антенны, смотрите
Улучшение слабого приема в диапазоне FM и Улучшение звучания
в диапазоне AM на стр. 34 или Подключение внешних антенн на
стр. 42.
• Не прикрепляйте никакую другую антенну, за исключением
поставляемой рамочной антенны, или внешней антенны как
описано на стр. 44.
• Не позволяйте ей соприкасаться с металлическими предметами и
избегайте размещения возле компьютеров, телевизоров или
других электроприборов.
• При плохом радиоприеме, его можно улучшить, подключив
каждый провод антенны к противоположному терминалу.
• Для наилучшего приема, не расплетайте провода рамочной АМ-
антенны или наматывайте ее вокруг рамочной антенны.
• Для обеспечения оптимального приема убедитесь в том, что FM-
антенна полностью вытянута, не спутана или не провисает сзади
аппарата.
4
Подключите каждый громкоговоритель.
• Кабель каждого громкоговорителя имеет соединитель с цветовой
кодировкой на одном конце и два провода на другом конце.
• Скрутите и оголите проводники каждого провода.
• Подключите провода к разъемам громкоговорителя. Каждый
громкоговоритель на рисунке можно определить с помощью
индикатора цветовой кодировки на ярлыке модели на задней
поверхности. Подберите провод с цветовой кодировкой,
соответствующий индикатору цветовой кодировки на ярлыке
модели, затем вставьте провод с цветовой кодировкой в красный
(+) соединитель и другой провод в черный (–) соединитель.
• Подключите один конец к терминалам громкоговорителя с
цветовой кодировкой на боковой стороне низкочастотного
громкоговорителя-ресивера. Убедитесь в том, что провод
полностью вставлен в клемму.
Соблюдайте меры предосторожности при подключении штекера
громкоговорителя, так как он должен подключаться в правильном
направлении при подключении к одному из терминалов.
Пожалуйста, убедитесь в правильности подключения.
Предостережение
• В терминалах громкоговорителей имеется ОПАСНОЕ ДЛЯ
ЖИЗНИ напряжение. Во избежание опасности поражения
электрическим током при подключении или отключении кабелей
громкоговорителей отсоединяйте силовой кабель, прежде чем
прикасаться к любым неизолированным деталям.
• Не подключайте громкоговорители, кроме входящих в комплект
поставки данной системы.
• Не подключайте громкоговорители, входящие в комплект
поставки, к усилителям, не входящим в комплект поставки
данной системы. Подключение к другому усилителю может
стать причиной неисправности или пожара.
• После подключения штекеров, слегка потяните за кабели, чтобы
убедиться в том, что концы кабелей надежно закреплены в
терминалах. Плохие подключения могут вызвать шум и
прерывания звучания.
•
Если провода кабелей вытянуты из терминалов, позволяя проводам
соприкасаться друг с другом, это приводит к дополнительной
нагрузке на усилитель. Это может вызвать прерывание работы
усилителя, и даже может привести к поломке усилителя.
а
б
в
1
2
3
Провод с цветовой кодировкой
(Подключите к
громкоговорителю)
Соединитель с цветовой кодировкой
(Подключите к низкочастотному
громкоговорителю-ресиверу)
Черный (–) Красный (+)
Провод с цветовой
кодировкой
