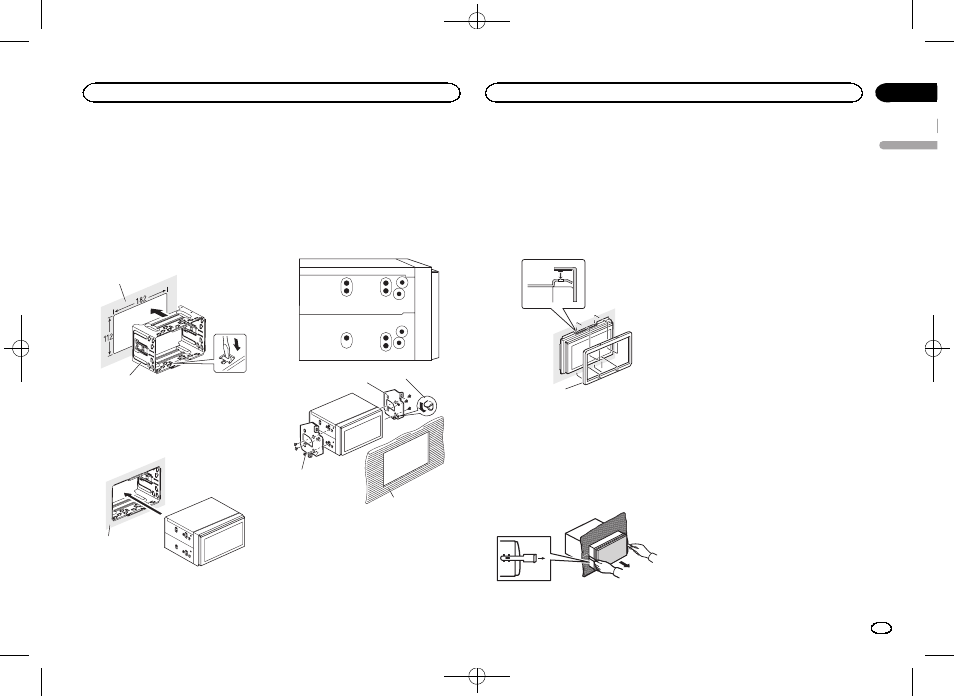

Установка с кронштейном
1
Установите кронштейн на приборную
панель.
После установки кронштейна на приборную
панель выберите подходящие фиксаторы,
исходя из толщины материала приборной
панели, и подогните их. (С помощью верхних
и нижних фиксаторов закрепите данное ус-
тройство как можно надежнее. Для надеж-
ной фиксации устройства необходимо
подогнуть фиксаторы на 90 градусов.)
1
2
1
Приборная панель
2
Кронштейн
(
входит в комплект поставки)
2
Установите устройство.
1
1
Приборная панель
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
% Крепление устройства на заводской
установочный кронштейн.
Расположите устройство таким образом,
чтобы его резьбовые отверстия совпадали с
резьбовыми отверстиями кронштейна, и за-
тяните по три винта на каждой стороне.
1
2
3
4
1
Подогните зажим, если он мешает уста-
новке.
2
Заводской установочный кронштейн
3
Используйте винты либо с круглыми (5 мм
× 8
мм), либо с плоскими головками (5 мм
× 9
мм), в зависимости от формы отвер-
стий под винты кронштейна.
4
Приборная панель или консоль
Примечание
В некоторых автомобилях между данным ус-
тройством и приборной панелью может об-
разоваться зазор. Чтобы заполнить зазор,
используйте рамку, входящую в комплект по-
ставки.
Демонтаж устройства
1
Снимите рамку.
1
1
Декоративная рамка
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
2
Вставьте прилагаемые экстракторы с
обеих сторон устройства до щелчка.
3
Вытяните устройство изприборной
панели автомобиля.
