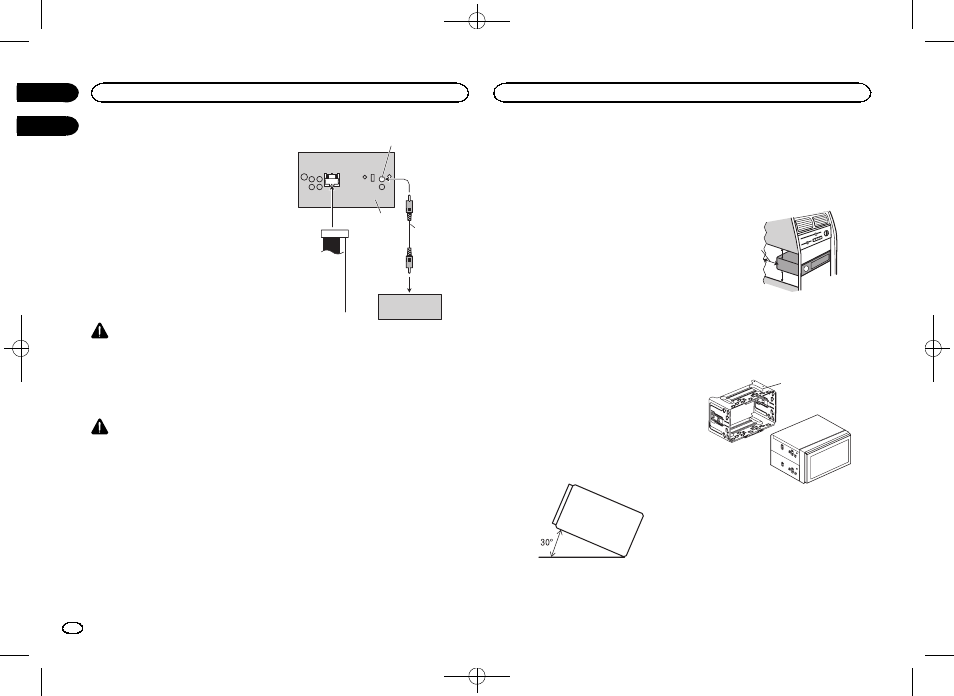

При подключении камеры
заднего обзора
Когда рычаг переключения передач находит-
ся в положении заднего хода (R), экран авто-
матически переключается на изображение с
камеры заднего обзора. В меню системы не-
обходимо выбрать правильные настройки
Полярность камеры. Подробнее о настрой-
ках см. в разделе
обзора (задней камеры) на стр. 26.
Переключить на изображение с камеры
можно также с помощью сенсорной клавиши.
Подробную информацию см. в разделе
пользование изображения с камеры заднего
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА, ПЕРЕДАЮ-
ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ. В
ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУ-
ЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ.
ВНИМАНИЕ
! Необходимо использовать камеру, пе-
редающую зеркальное изображение.
! Изображение с камеры может быть зер-
кальным.
! Камера заднего обзора позволяет сле-
дить за прицепом, а также контролиро-
вать положение автомобиля при парковке
задним ходом. Запрещается использова-
ние камеры в развлекательных целях.
! Объекты, видимые на дисплее, могут
фактически быть ближе или дальше, чем
кажется.
Фиолетовый/белый
Из двух проводов,
подключенных к фонарю
заднего хода, используйте тот,
на котором изменяется
напряжение при
переключении рычага коробки
передач в положение REVERSE
(R) (Задний ход). Такое
подключение позволяет
устройству воспринимать, в
каком направлении движется
автомобиль: назад или вперед.
Камера заднего обзора
(продается отдельно)
RCA кабель
(продается
отдельно)
К видео выходу
Данное устройство
Вход камеры заднего обзора (R.C IN)
Примечания
! Перед окончательной установкой про-
верьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или вне-
сения иных изменений в конструкцию ав-
томобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной
остановке автомобиля.
! Не устанавливайте дисплей в местах, где
он может (i) закрывать обзор водителю,
(ii)
препятствовать нормальной работе си-
стем автомобиля или устройств обеспе-
чения безопасности, таких как подушки
безопасности, кнопки аварийной сигнали-
зации, или (iii) создавать водителю поме-
хи при управлении автомобилем.
! Перегрев полупроводникового лазера
приведет к его выходу из строя. Разме-
стите все кабели в удалении от нагреваю-
щихся деталей, таких как решетка
обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 30°.
! При установке необходимо обеспечить
эффективный отвод тепла, оставив до-
статочное пространство за задней пане-
лью и закрепив свободные кабели так,
чтобы они не закрывали вентиляционные
отверстия.
5cm
cm
5 см
5 см
Оставить
просторное
место
Перед установкой данного
устройства
% Снимите кронштейн.
1
1
Кронштейн
(
входит в комплект поставки)
Подключение
32
Раздел
Установка
Ru
16
17
