Black plate (31,1)

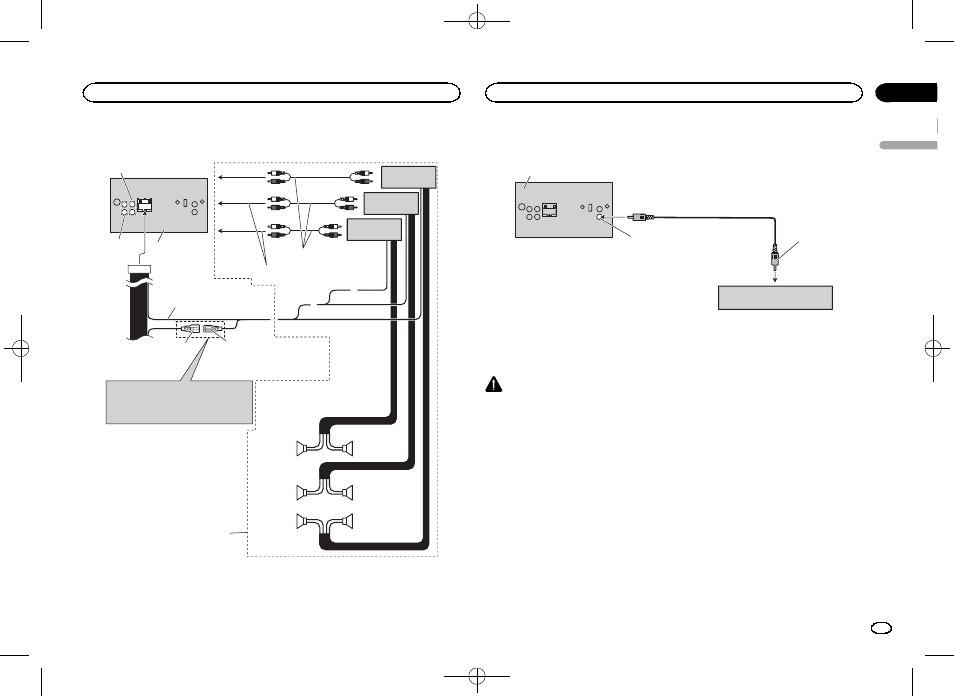

При подключении к усилителю мощности (продается отдельно)












Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Расположение штекера разъема ISO на различных
автомобилях может отличаться.
Если штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается.
Синий/белый (5*)
Соедините с кабелями RCA
(продаются отдельно)
Передний
динамик Выполните данные подключения, когда
используется усилитель, который не
входит в состав обязательного
оборудования.
Система дистанционного
управления
Задний
динамик
Задний
динамик
Левый Правый
Передний
динамик
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Низкочастотный
динамик
Низкочастотный
динамик
К заднему
выходу
К переднему
выходу
К выходу
низкочастот
ного
динамика
Данное устройство
Задний выход/Выход
низкочастотного динамика
Передний
выход
Выберите кабель согласно настройке
предварительного выхода.
При подключении дисплея
Данное
устройство
Выход заднего
монитора (V OUT)
К видео-вводу
Дисплей с входными разъемами
типа RCA (продается отдельно)
Задний видеовыход данного устройства слу-
жит для подключения дисплея, предназна-
ченного для просмотра DVD и т.п.
пассажирами на задних сиденьях.
ПРЕДУПРЕЖДЕНИЕ
Запрещается устанавливать задний дисплей
в местах, где он может быть виден водителю
во время движения.
Ру
сский
Подключение
31
Раздел
Подключение
Ru
16
<YRB5284-A>31
