ПРЕДУПРЕЖДЕНИЕ
В некоторых странах или штатах просмотр
изображений на дисплее в транспортном
средстве даже пассажирами может быть
противозаконным. Там, где действуют такие
законодательные акты, они должны соблю-
даться, и функции DVD данного устройства
не должны использоваться.
ВНИМАНИЕ
! Запрещается просверливать отверстия в
отсеке двигателя для подключения желто-
го провода дисплея к аккумуляторной ба-
тарее автомобиля. С течением времени
от вибрации двигателя может нарушится
изоляция провода в точке выхода из пас-
сажирского отсека и входа в отсек двига-
теля. Особое внимание необходимо
уделить креплению провода.
! Убедитесь, что кабели не касаются дви-
жущихся частей автомобиля, например,
рычага переключения передач, стояноч-
ного тормоза или механизма регулировки
положения сидения.
Важно
! Данное устройство не может быть устано-
влено в транспортном средстве, в кото-
ром для ключа зажигания не
предусмотрено положение ACC (аксес-
суары).

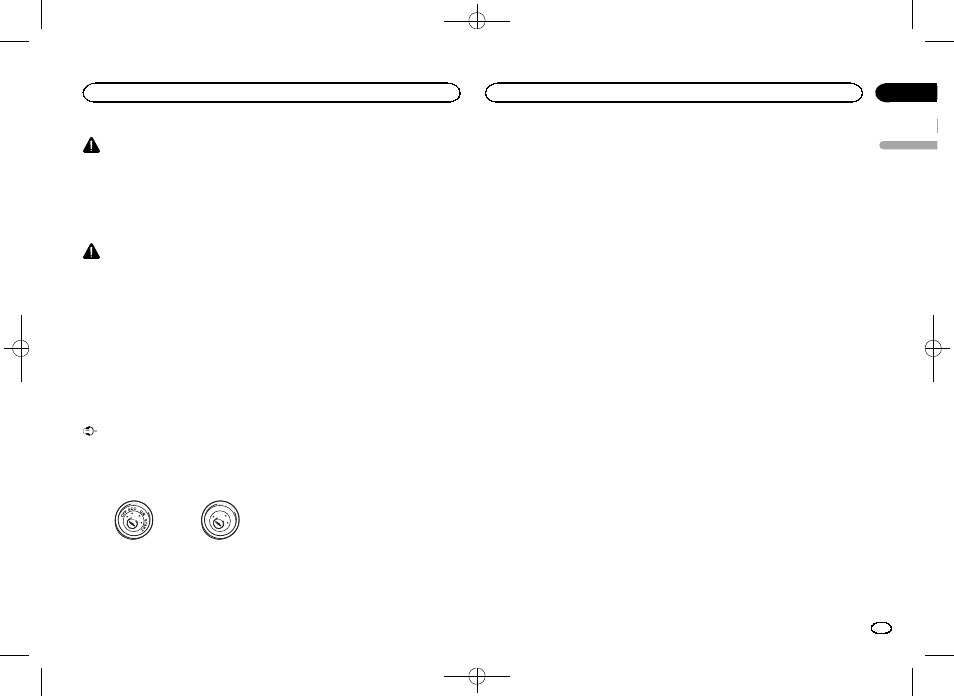

ON
S T A R T
O FF
Положение ACC Положение ACC от-
сутствует
! Эксплуатация данного устройства в усло-
виях, отличных от описанных ниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым
аккумулятором и заземлением отрица-
тельного полюса.
— Громкоговорители с 50 Вт (выходная мощ-
ность) и от 4 W до 8 W (сопротивление).
! Во избежание короткого замыкания, пере-
грева или неисправностей обязательно
соблюдайте следующие указания.
— Перед установкой отсоедините отрица-
тельную клемму аккумулятора.
— Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты
проводки заизолируйте провода в местах
их соприкосновения с металлическими де-
талями.
— Разместите все кабели в удалении от под-
вижных деталей, таких как рычаг пере-
ключения передач и направляющие
сидений.
— Разместите все кабели в удалении от на-
гревающихся деталей, таких как решетка
обогревателя.
— Запрещается подключать желтый провод
дисплея к аккумуляторной батарее авто-
мобиля через сверленое отверстие в отсе-
ке двигателя.
— Изолируйте концы всех не подсоединен-
ных кабелей изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура
питания данного устройства с целью пода-
чи питания на другое устройство. Допусти-
мая нагрузка кабеля по току ограничена.
— Используйте предохранитель с указанны-
ми параметрами.
— Запрещается напрямую заземлять отри-
цательный вывод громкоговорителя.
— Запрещается связывать вместе отрица-
тельные кабели нескольких громкоговори-
телей.
! При включении питания устройства упра-
вляющий сигнал подается через сине-
белый провод. Подключите этот провод к
клемме пульта управления внешнего уси-
лителя мощности или клемме реле упра-
вления антенны с электроприводом
(
макс. 300 мА 12 В постоянного тока).
Если автомобиль оборудован встроенной
в оконное стекло антенной, подсоедините
провод к клемме питания усилителя ан-
тенны.
! Запрещается подсоединять сине-белый
кабель к клемме питания внешнего усили-
теля мощности. Также запрещается под-
соединять данный провод к клемме
питания антенны с электроприводом. В
противном случае может возникнуть утеч-
ка тока аккумуляторной батареи или иная
неисправность.
! Черный кабель является заземляющим.
Заземляющие кабели данного устройства
и других устройств (особенно устройств,
предназначенных для эксплуатации при
больших токах, таких как усилитель мощ-
ности) должны монтироваться отдельно.
В противном случае их случайное отсое-
динение может привести к пожару или не-
исправности.
