7 Ru
Русски
й

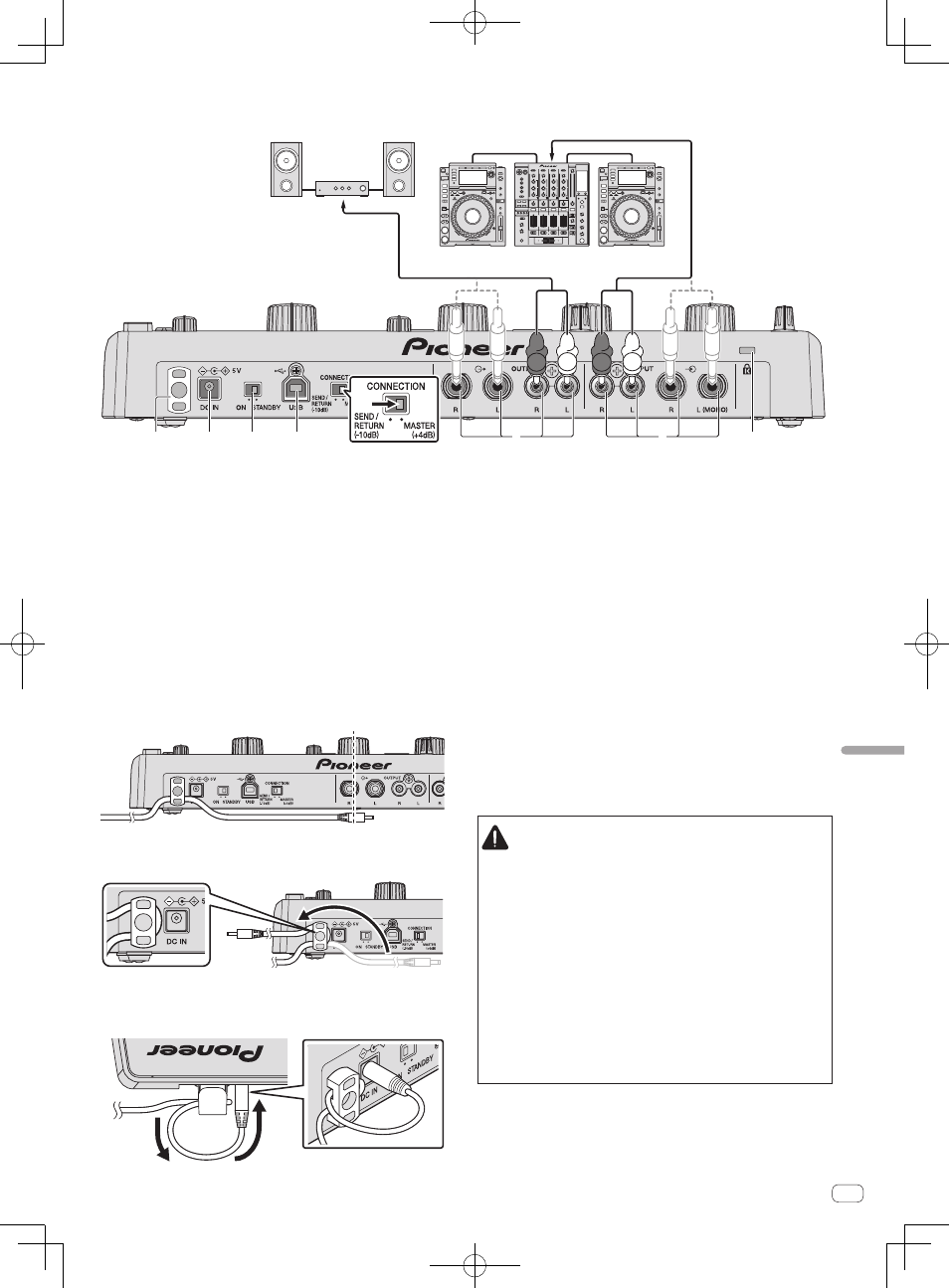

 Подключение к терминалам [MASTER OUT] DJ микшера
R L R L
К терминалу MASTER OUT
DJ проигрыватель DJ проигрыватель DJ Микшер
Усилитель мощности и громкоговорители
К аудиовходным
терминалам
1 2 3 4 7 5 6
1 Крюк проводки
Подвесьте сюда силовой кабель адаптера переменного тока.
! Звучание будет прервано при отсоединении силового
кабеля адаптера переменного тока от аппарата во время
воспроизведения.
Использование крюка проводки
Подвесьте силовой кабель адаптера переменного тока на крюк
проводки для фиксации. Это позволит предотвратить случай-
ное вытягивание силового кабеля и отсоединение штекера от
терминала.
! Звучание будет прервано при отсоединении силового
кабеля адаптера переменного тока от аппарата во время
воспроизведения.
1 Как показано на рисунке ниже, проведите наконечник сило-
вого кабеля приблизительно через центральную часть задней
панели данного аппарата и подвесьте силовой кабель на ниж-
нюю сторону крюка проводки.
2 Как показано на рисунке ниже, протяните наконечник силового
кабеля в обратном направлении поверх крюка проводки и под-
весьте силовой кабель на верхнюю сторону крюка проводки.
3 Поверните наконечник силового кабеля в направлении себя,
затем поверните его назад, создав кольцо как показано на
рисунке, затем подключите его к терминалу [DC IN] данного
аппарата.
2 Терминал DC IN
Подключите сюда штекер постоянного тока поставляемого
адаптера переменного тока. Подключайте силовой кабель
только после завершения всех подключений оборудования.
Используйте только силовой кабель и адаптер переменного
тока, прилагаемые к данному изделию.
3 Переключатель ON, STANDBY
Включает данный аппарат или устанавливает в режим
ожидания.
4 Порт USB
Подключите к компьютеру.
! Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
! Концентратор USB не может использоваться.
5 Терминалы OUTPUT
Подключите их к внешним входным терминалам на микшере,
др.
6 Терминалы INPUT
Подключите их к внешним выходным терминалам на микшере,
др. Когда подключен только [L (MONO)], звучание, поступаю-
щее на [L (MONO)] также поступает на [R].
ПРЕДОСТЕРЕЖЕНИЕ
При подключении аудиокабелей подключайте только штырь-
ковые гнезда RCA либо гнезда для наушников, но не оба
одновременно.
Взаимоподключения между оборудованием следует выполнять
таким образом, чтобы не образовалась петля при прохождении
аудиосигналов. Если при подключениях образовалась петля,
схема может создавать колебания, которые могут повредить
громкоговорители, др.
Примеры петлевых подключений, которые следует избегать
! Подключение выхода DJ микшера к входным терминалам
данного аппарат, затем подключение выхода данного аппа-
рата к одинаковым входным терминалам DJ микшера.
! Подключение выхода от терминалов [SEND] DJ микшера к
входным терминалам данного аппарата, затем подключение
выхода данного аппарата к входным терминалам, за исклю-
чением терминалов [RETURN] на том-же DJ микшере.
7 Слот замка Кенсингтона
