Настройка с помощью модуля индикации и настройки
22
IPT-10-11-Version-3-0-HART-RU_V0406.doc
6.4 Процедура настройки

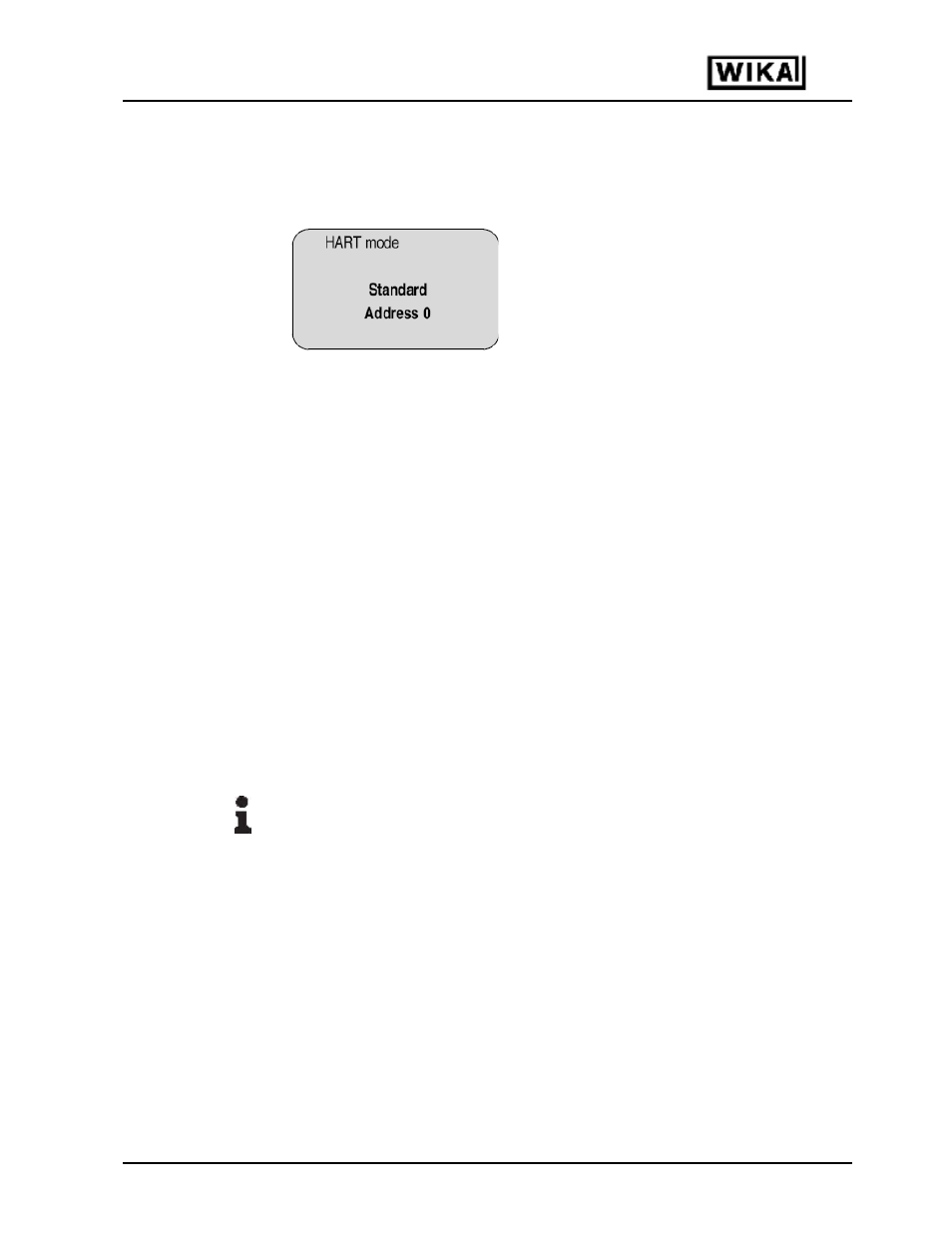

При работе в шине HART (несколько датчиков на одном входе) адрес должен
быть установлен до настройки параметров. Подробное описание Вы найдете в
руководстве модуля индикации и настройки или в меню помощи PACTware™ или
DTM.
IPT-1x может использоваться как для измерения давления, так и уровня. По
умолчанию выбран режим измерения давления, режим может быть изменен
через меню настроек.
В зависимости от приложения, применяйте только соответствующий подраздел
"
Измерения давления" или "Измерение уровня". Там Вы найдете
индивидуальные этапы настройки.
Измерение давления
Установите IPT-1x в следующей последовательности:
1. Выберете единицу измерения
2. Выполните коррекцию положения (позиции)
3. Выполните настройку нуля
4. Выполните настройку диапазона
В пункте меню "Ajustment unit" (выберете единицу измерения). Вы выбираете
физическую единицу измерения, в которой будет выполняться настройка,
например mbar, bar, psi …
Коррекция положения компенсирует влияние положения, в котором смонтирован
датчик, или статического давления при измерении. Коррекция положения не
влияет на настраиваемые параметры.
В пунктах меню "zero" (настройка нуля) и "span" (настройка диапазона) Вы
определяете диапазон датчика, "диапазон" соответствует конечному значению.
Информация:
Данные шаги не требуется выполнять, если приборы заказаны с "настройкой
пользователя" (в соответствии со спецификацией заказчика).
Эти сведения Вы можете найти на информационной табличке прибора или в
пункте меню настройка нуля/диапазона.
Модуль индикации и настройки позволяет выполнить настройку без воздействия
давления. Вы можете ввести параметры в лаборатории в еще не
смонтированные приборы.
Значение измеряемой величины также отображается в меню настройки
нуля/диапазона.
Установка адреса
для шины HART
Измерение
давления или
уровня
Настройка
параметров
"
Измерение
давления"
